挂钟内部齿轮传动计时机构设计

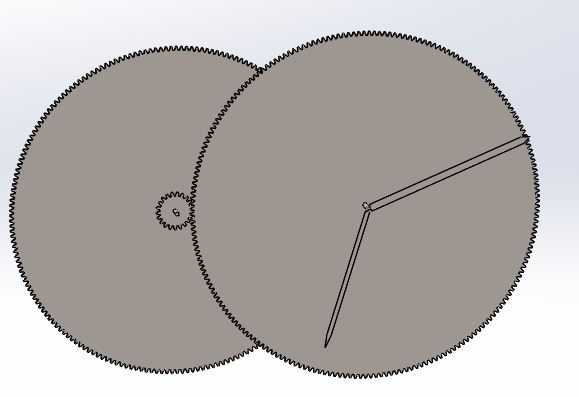

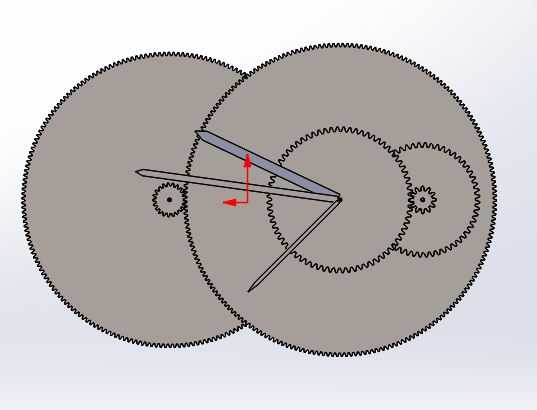

　　日常民用计时挂钟的核心走时精度，完全依托内部齿轮传动总成的啮合精度与传动比匹配度，这套挂钟齿轮总成的设计，完全围绕民用壁挂式时钟的实际使用场景展开，没有冗余的结构设计，所有传动链路都服务于稳定走时、低功耗运行的核心需求。从实际装配场景来看，这套齿轮总成的安装边界完全适配常规圆形挂钟的钟壳内部空间，表盘基准面与齿轮组安装基板的平行度公差控制在0.02mm以内，避免齿轮轴倾斜带来的啮合卡滞、走时偏快偏慢问题；时针、分针、秒针的输出轴同轴度公差控制在0.01mm范围内，保证指针安装后转动无偏摆，不会出现指针刮蹭表盘、指针间互相剐蹭的常见故障。设计过程中首先敲定的是传动比分配逻辑，秒针轴到分针轴的传动比严格设定为60:1，

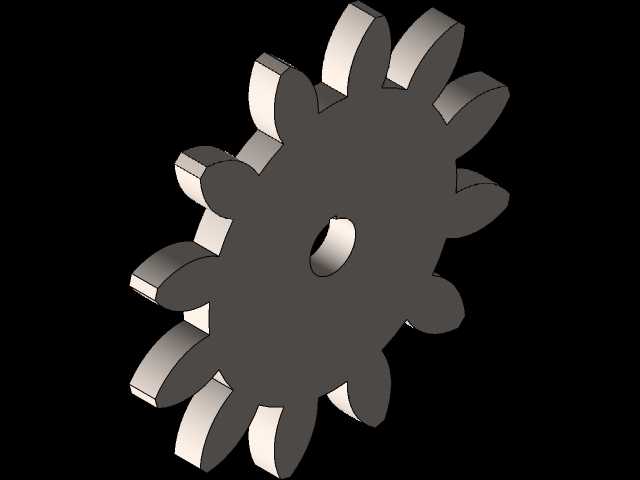

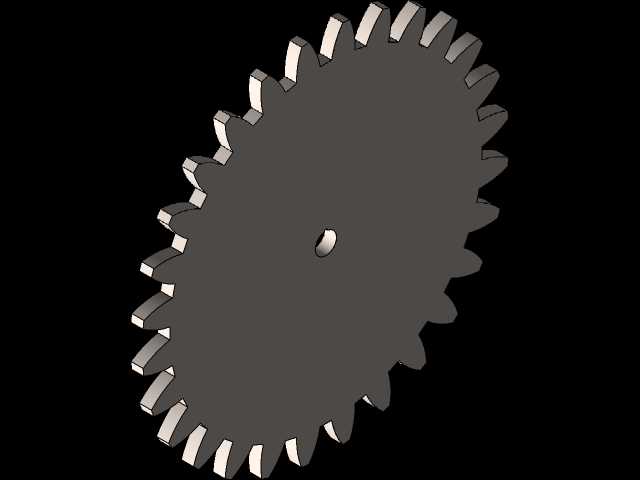

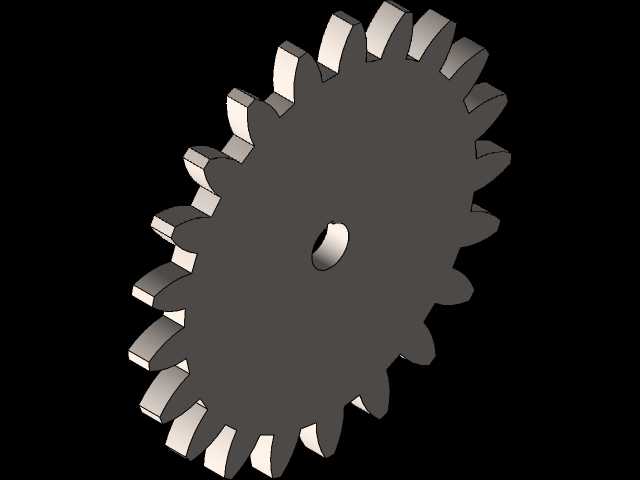

　　分针轴到时针轴的传动比同样为60:1，每一级减速都通过定轴圆柱齿轮组实现，齿轮模数统一选用0.2的小模数，兼顾传动平稳性与结构紧凑性，不会因为齿轮尺寸过大挤占钟壳内部的电池仓、鸣响机构安装空间。齿轮的齿形全部采用渐开线标准齿形，压力角选用20度通用值，加工适配性强，不管是采用注塑批量生产还是金属切削打样，都不需要定制特殊刀具，能有效控制生产制造成本，适配民用消费品的成本控制要求。从功能特性来看，这套齿轮总成预留了走时力矩传递的完整链路，输入端可适配常规石英晶振步进电机的输出轴，也可适配机械发条的动力输出端，传动过程中每一级齿轮的轴孔都设计有自润滑衬套安装位，长期运行下的磨损量控制在微米级，能保证挂钟连续运行数年不需要拆解维护，

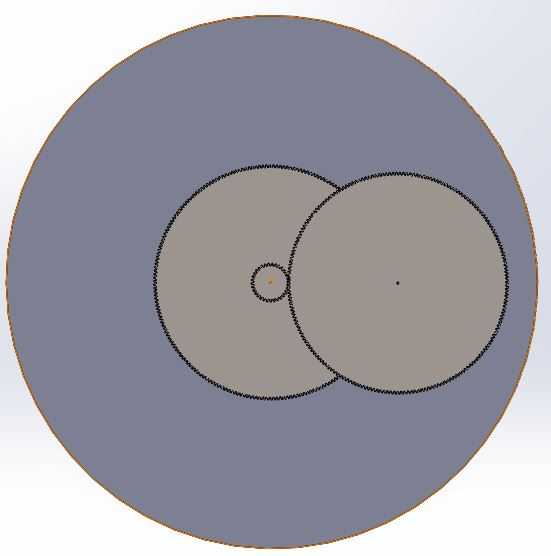

　　符合民用计时产品长寿命、低维护的使用需求。运动分析环节重点验证了齿轮组的传动回差，通过调整齿轮啮合的侧隙在0.005-0.01mm区间，既不会因为侧隙过小出现低温下齿轮膨胀卡滞，也不会因为侧隙过大出现指针走时抖动、回差过大导致的计时偏差；同时对整个传动链路的传动效率做了测算，整套齿轮组的传动效率稳定在92%以上，仅需要极小的输入力矩就能驱动整套指针转动，适配石英钟低功耗的供电需求，一节普通五号电池就能支撑整套机构连续运行一年以上。从外形适配性来看，整套齿轮总成的安装基板采用圆形轮廓，边缘预留了三个均匀分布的安装固定孔，孔位与常规挂钟钟壳的固定柱完全匹配，安装时不需要额外做打孔调整，直接通过螺丝就能完成总成的固定；

　　输出轴的伸出长度也做了适配设计，秒针轴伸出最长，分针轴次之，时针轴最短，三个轴的轴端都设计有指针安装的定位扁位，安装指针时不需要反复调整角度，对准扁位压入就能保证指针初始位置的同轴度，降低装配环节的调试难度。实际使用场景中，这套齿轮总成的运行噪音控制在20分贝以下，即使是在安静的卧室环境中，也不会因为齿轮啮合的噪音影响用户休息，这一设计点是通过齿轮材料选型、齿形修缘、轴系阻尼匹配共同实现的，齿顶位置做了0.02mm的修缘处理，避免齿轮啮入啮出时的冲击噪音，轴系采用低阻尼的POM衬套，既保证转动灵活，又不会出现轴窜动带来的异响。设计过程中还考虑了不同温湿度环境下的运行稳定性，齿轮材料选用线膨胀系数一致的POM材质，在-10℃到60℃的环境温度区间内，齿轮的尺寸变形量不会影响啮合精度，不管是北方冬季有暖气的干燥室内，还是南方梅雨季节的高湿度环境，整套机构都能稳定走时，不会出现停走、走时不准的问题。整套机构的结构拆分也做了装配优化，所有齿轮都采用统一的轴径规格，装配时不会出现零件错装的问题，每个齿轮的安装位置都有对应的定位挡圈槽，装配到位后卡入挡圈就能限制齿轮的轴向窜动，不需要额外点胶固定，提升批量装配的生产效率。
