径向刚度模量测试实验装置结构设计

　　这套径向刚度模量检测装置，主要面向高分子材料、弹性元件的剪切力学性能测试场景，在高校材料力学实验室、橡胶制品企业质检环节、密封件研发测试工位都有广泛的应用空间，核心作用是通过恒定载荷施加配合角度偏转计量，精准获取被测样件在径向受力状态下的剪切变形参数，最终换算得到材料的刚度模量数值，为材料配方调整、元件性能校验、产品合格判定提供可溯源的量化数据支撑。

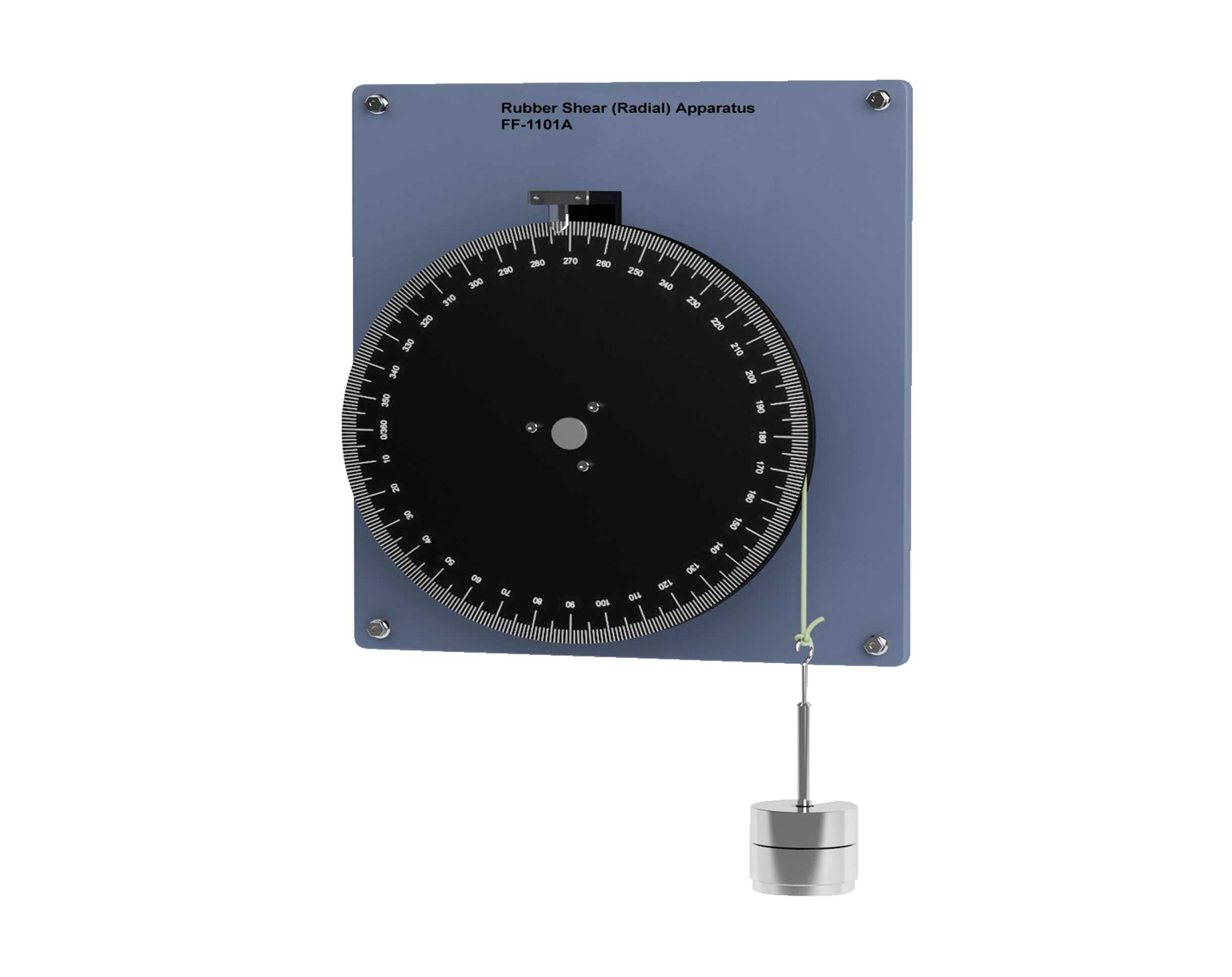

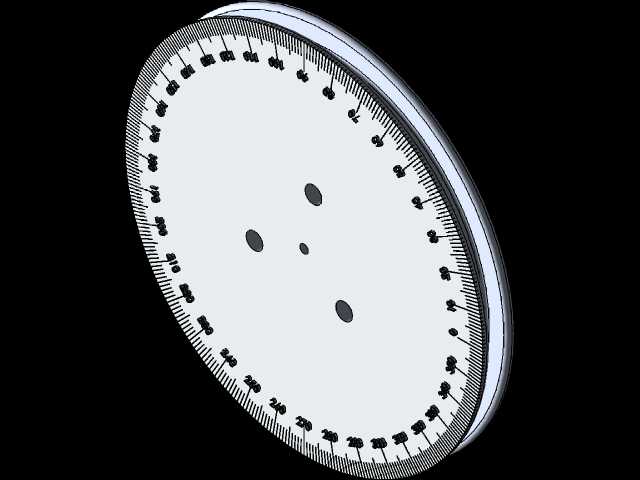

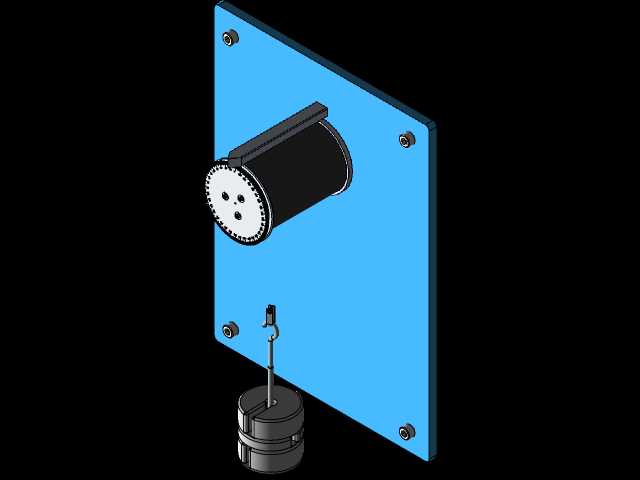

　　从整体结构布局来看，装置采用方形安装基板作为承载基准，基板四角设置沉头安装孔，可直接固定在实验台架或者立式安装支架上，安装孔位的中心距按照常规实验台的T型槽间距做了适配，不需要额外加工转接板就能完成快速装夹，基板整体厚度控制在8mm，采用硬质铝合金阳极氧化处理，既保证整体结构刚性不会在加载过程中出现形变干扰测试精度，又能控制整体重量方便实验室挪动调整位置。基板上部居中位置安装大直径刻度转盘，转盘外圈做了360度连续刻度蚀刻，最小刻度间隔为1度，配合固定在基板上的游标指示标，可以实现0.1度的偏转角度读取精度，转盘中心设置样件装夹工位，采用快拆式压块结构，不需要额外工具就能完成不同厚度被测样件的装夹固定，装夹工位的同轴度公差控制在0.02mm以内，避免样件装夹偏心带来的径向加载分力误差。

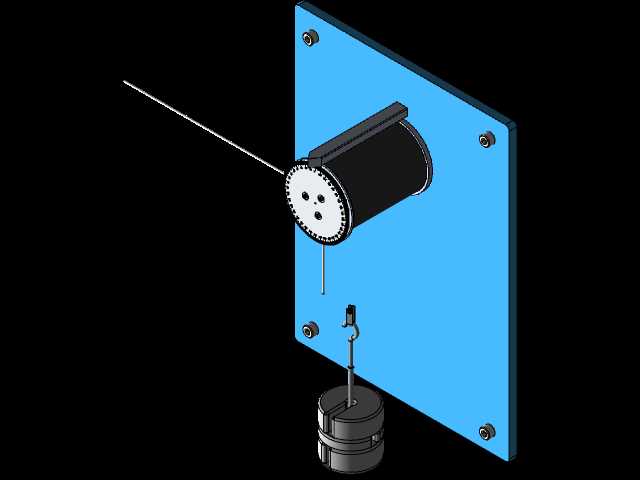

　　转盘的径向牵引结构采用低摩擦系数的尼龙拉线配合定滑轮导向，拉线末端连接标准配重砝码，砝码采用标准不锈钢材质，重量公差符合力学实验三级砝码精度要求，加载时砝码重力通过拉线转化为作用在转盘切线方向的恒定扭矩，直接作用在被测样件的径向受力方向，整套加载路径没有额外的传动间隙，力值传递损耗控制在1%以内。定滑轮的安装位置做了腰型孔调节设计，可以根据不同测试场景调整拉线的张紧度，避免拉线松弛导致的加载滞后问题，滑轮内部采用深沟球轴承支撑，转动阻力极小，不会对扭矩加载精度造成额外干扰。

　　设计过程中重点考量了测试过程的误差控制逻辑，首先是转盘的支撑结构采用交叉滚子轴承，既可以承受径向加载力，又能承受砝码带来的轴向倾覆力矩，轴承的径向跳动公差控制在0.01mm以内，保证转盘转动过程中不会出现径向窜动；其次是刻度盘的蚀刻深度做了严格控制，避免刻度凹槽积灰影响读数清晰度，同时在刻度表面做了哑光处理，避免实验室灯光反射导致的读数误差；另外在基板上预留了传感器安装位，如果需要更高精度的测试数据，可以直接替换原有刻度读数结构，加装角度位移传感器实现数据自动采集，不需要对整体结构做大规模改动，拓展性较强。

　　从安装边界尺寸来看，整套装置的基板外形尺寸为300mm*300mm，转盘直径为200mm，砝码悬挂后整体向下的延伸长度最大为220mm，安装时只需要保证实验台下方预留足够的砝码垂向空间即可，不需要额外的大尺寸安装场地，适合小型实验室的桌面摆放使用。装置的操作逻辑非常清晰，测试前先将被测样件固定在中心装夹工位，调整转盘初始位置对齐零刻度，悬挂对应重量的标准砝码，待装置稳定后读取转盘偏转的角度数值，结合样件的尺寸参数、加载力值就可以通过力学公式计算得到对应的径向刚度模量数值，整套操作流程不需要复杂的培训，实验教学场景下学生可以快速上手操作。

　　在结构细节处理上，所有外露的金属边缘都做了倒角钝化处理，避免实验操作过程中划伤操作人员，砝码的悬挂位置做了防脱结构设计，即使加载过程中样件突然断裂，砝码也不会直接坠落砸坏实验台或者伤到操作人员，安全冗余设计符合教学实验设备的安全规范。整套装置的结构没有复杂的异形曲面，所有零部件都可以采用常规的机加工工艺完成制作，加工成本可控，后期维护也非常方便，轴承、滑轮这类易损件都是标准件，出现磨损后可以直接采购同型号备件快速更换，不需要定制特殊配件。
