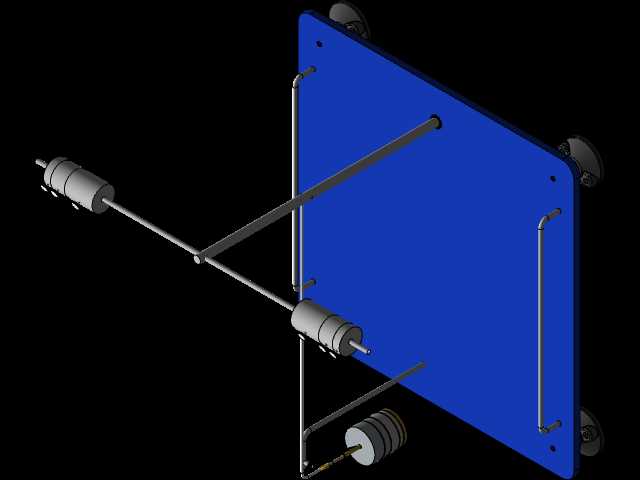

这套机械结构主要面向高校物理实验、工业传动部件转动惯量检测场景搭建,日常使用中可完成不同规格轴类、盘类回转零件的转动惯量实测,为传动系统匹配、动平衡调校提供基础数据支撑。整套结构以蓝色安装基板作为核心承载基准,基板采用平板式设计,四个角预留了沉头安装孔位,可直接固定在标准实验台架或工业检测工位的型材框架上,安装孔位间距适配常用的40系列铝型材安装槽距,无需额外加工转接板即可完成固定,基板表面做了平整化处理,所有安装附件的定位面平面度控制在0.1mm以内,避免安装后出现组件偏斜影响测量精度。

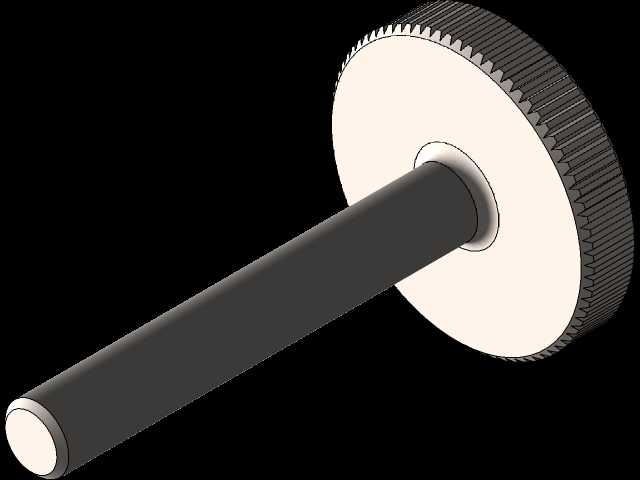

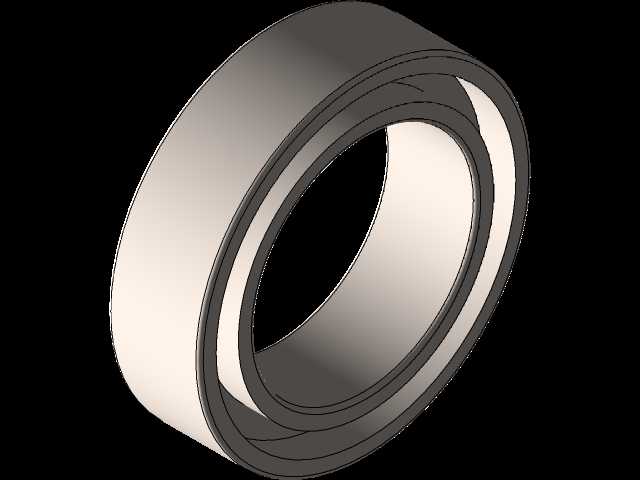

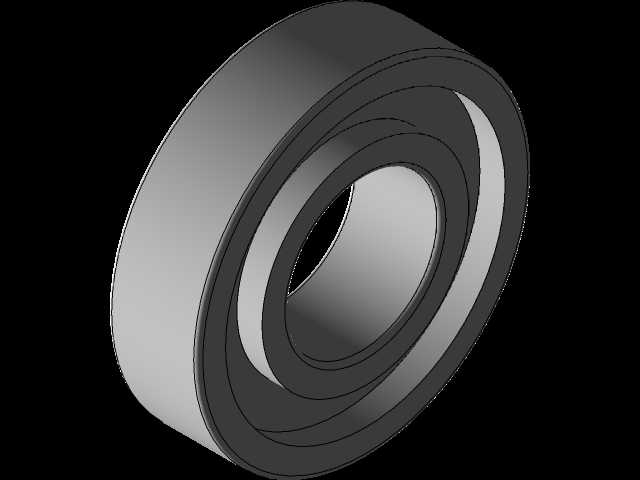

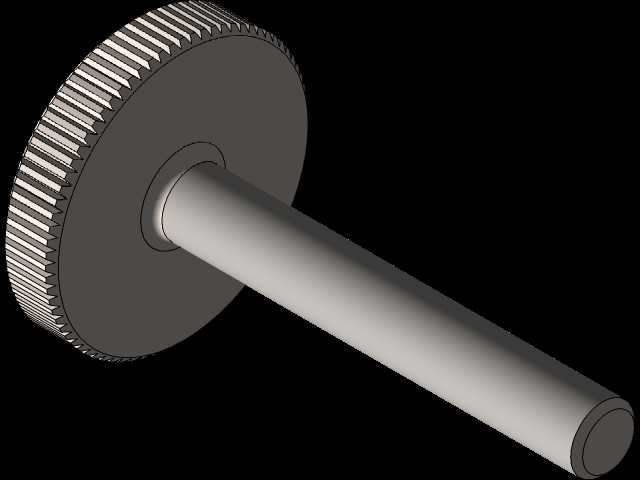

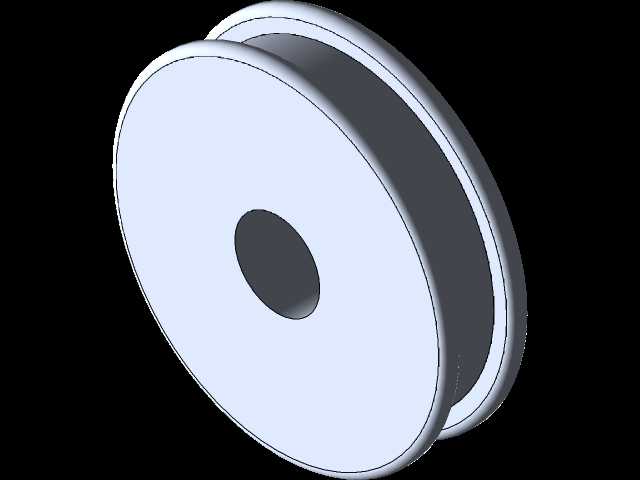

结构上的多组转轴组件沿基板横向平行排布,每根转轴两端配置了低摩擦系数的支撑座,支撑座内嵌微型滑动轴承,转轴转动时的径向跳动量控制在0.05mm以内,尽可能降低支撑摩擦对惯量测试结果的干扰。转轴一端预留了装夹工位,可通过顶丝锁紧不同质量、不同直径的待测回转零件,适配的待测零件直径范围覆盖10mm至120mm,装夹长度最大支持80mm,能够满足常规小型回转零件的测试需求。连接在转轴之间的金属传动杆采用空心薄壁结构,在保证结构刚性的前提下尽可能降低自身附加惯量,传动杆与转轴的连接位置采用紧定螺钉加定位销的双重固定方式,避免高速转动时出现连接松动导致的测试误差。

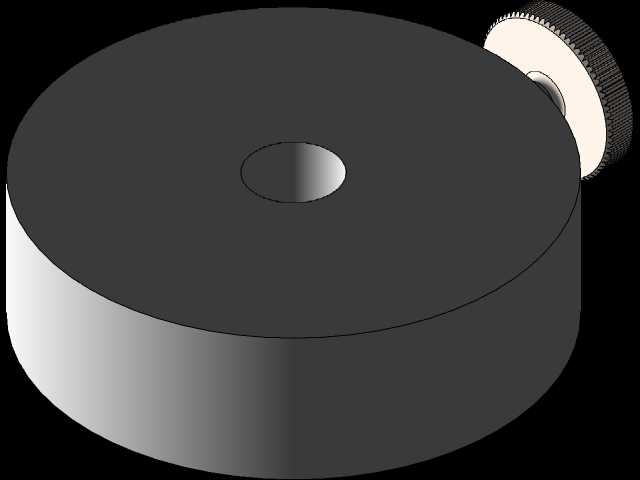

靠近基板下方的位置设置了阻尼触发组件,组件内置的弹性阻尼结构可在测试初始阶段提供恒定的初始驱动力,同时在转动末端提供平缓的阻尼缓冲,避免转轴转动终了时出现撞击反弹,影响转动周期计数的准确性。整套结构的传感检测端集成在转轴末端的支撑座位置,可实时采集转轴的转动角位移、转动周期数据,通过配套的运算逻辑即可换算出待测零件的转动惯量数值。
设计过程中优先考虑了测试场景的通用性,所有可拆卸部件均采用标准件连接,更换不同量程的支撑座或转轴时,无需对基板进行二次加工,直接通过预留的安装孔位即可完成替换,可根据测试需求扩展不同的测量量程。走线沿基板侧边的金属走线架排布,走线架采用折弯成型的薄壁金属条,通过螺丝固定在基板侧边,所有传感线路、触发线路均可沿走线架规整布置,避免转动部件剐蹭线路造成安全隐患。
从安装边界来看,整套结构整体外轮廓尺寸控制在长320mm、宽240mm、高180mm范围内,占用台架安装面积较小,既可以独立作为实验教学装置使用,也可以作为模块化检测单元集成到自动化零部件检测产线中,完成小型回转零件的在线惯量检测。结构中所有运动部件均做了倒角处理,没有尖锐外露棱角,实验操作过程中不会出现剐蹭风险,外露的金属部件表面均做了防锈处理,长期在实验室环境下使用不会出现锈蚀卡滞的问题。
实际使用过程中,操作人员只需将待测零件装夹到转轴工位,调整好阻尼组件的触发位置,即可启动测试流程,结构本身的低摩擦设计能够保证多次重复测试的结果偏差控制在2%以内,满足教学实验和常规工业检测的精度要求。针对不同质量的待测零件,可通过更换不同刚度的阻尼弹簧匹配对应的初始驱动力,避免驱动力过大导致转轴转动过速、或者驱动力过小无法带动零件转动的问题,阻尼弹簧的更换无需拆解整体结构,只需从基板背面的预留操作孔即可完成拆装,调整过程便捷高效。
