教学演示用轮轴力学实验装置结构设计

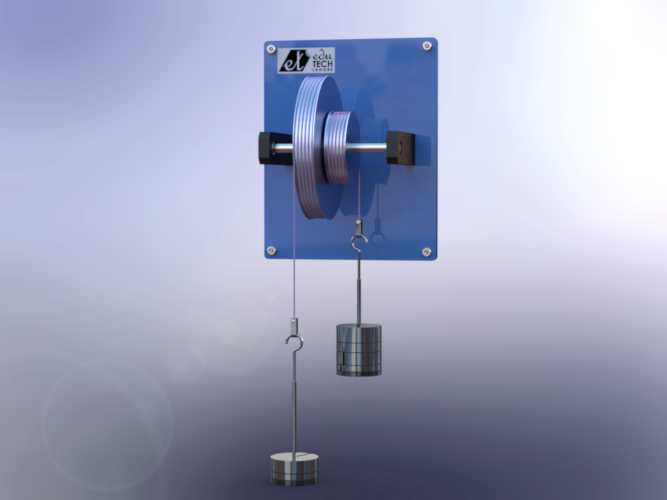

　　这款轮轴装置主要面向中学物理力学实验室、职业院校机械基础实训场景设计，核心作用是直观演示轮轴的力矩平衡原理、省力特性与机械效率测算实验，帮助学习者理解简单机械的力传递规律，也可用于科普场馆的力学互动展项搭建。装置整体采用壁挂式安装结构，安装基板为方形平板结构，四个角点预留沉头安装孔位，可直接通过膨胀螺栓固定在实验室墙面或实验台立式背板上，安装后整体突出墙面的厚度控制在合理范围，不会占用过多实验操作空间，基板表面做哑光蓝色喷塑处理，既可以防锈耐磕碰，也能和金属轮体形成明显视觉区分，方便实验过程中观察轮体转动状态。核心传动部分由同轴固定的大直径轮盘与小直径轴体组成，轮与轴采用过盈配合加平键定位的连接方式，保证二者同步转动无相对滑移，

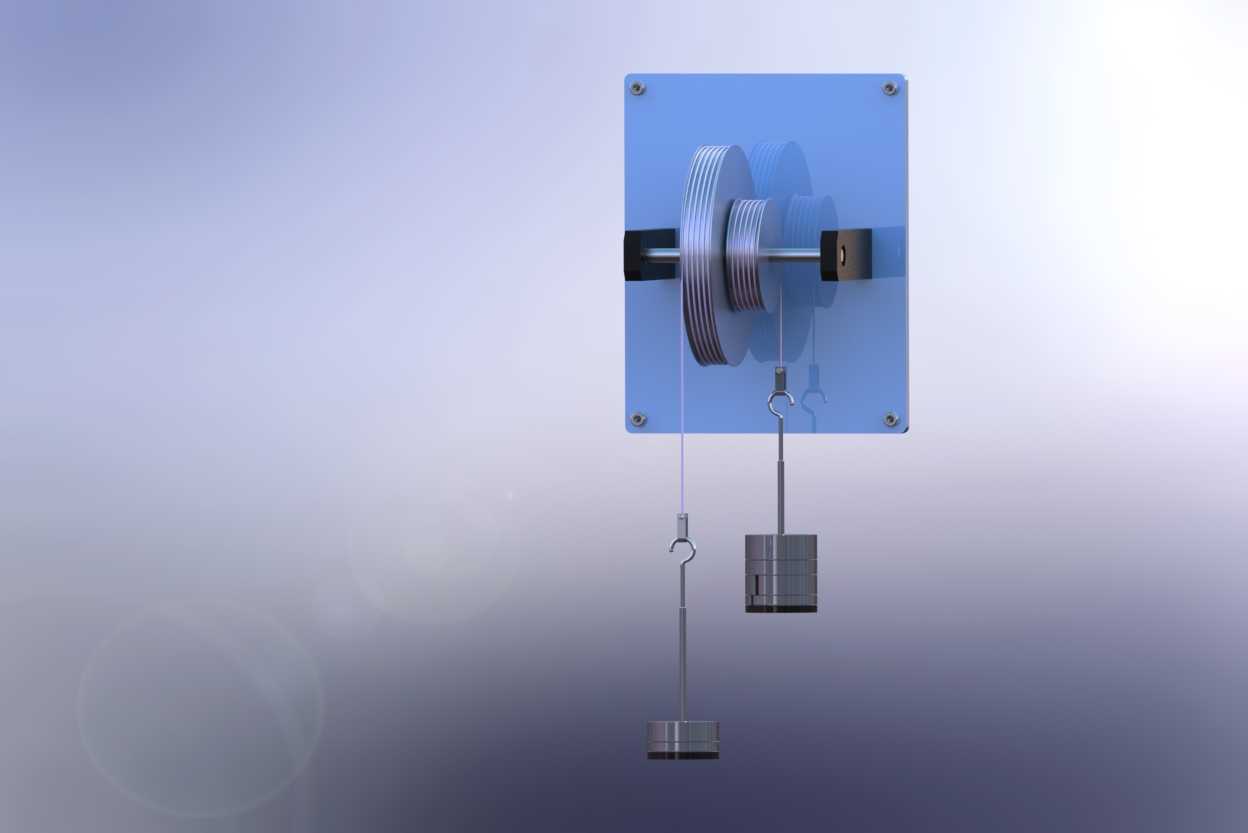

　　轴体两端通过带座轴承固定在基板上，轴承座内嵌低摩擦深沟球轴承，尽可能降低转动副的摩擦阻力，减少实验过程中的额外力矩损耗，提升实验数据的准确性。轴体下方设置两组独立的挂装点位，分别对应轮缘挂点与轴体挂点，可通过挂钩悬挂标准质量砝码，实验时可在轮缘与轴体侧分别挂载不同重量的砝码，调整砝码质量直到轮轴保持静平衡状态，即可通过两侧力臂长度（轮半径、轴半径）与砝码重力的乘积验证力矩平衡公式，也可通过单侧挂重拉动另一侧负载，测算轮轴的实际省力比与机械效率。轮盘侧面加工有环形凹槽，可配套棉线或细钢丝绳缠绕，避免挂重绳索在转动过程中滑脱，绳索末端的挂钩采用防脱结构设计，防止砝码坠落造成实验安全隐患。设计过程中重点考虑了教学场景的耐用性需求，

　　所有金属结构件均做倒角处理，不存在尖锐棱角，避免实验操作时划伤使用者；轮轴的转动阻尼经过调校，既不会因为阻尼过小导致挂重后转动过快难以控制平衡状态，也不会因为阻尼过大影响实验数据的准确性。安装边界方面，基板的方形轮廓尺寸适配常规实验室墙面的安装间距，轴体中心距离基板底部预留足够的挂重空间，保证最大量程的砝码悬挂后不会触碰实验台台面，两侧的操作空间预留充足，实验人员可方便地增减砝码、调整挂绳位置。装置的结构拆分逻辑清晰，所有紧固件均采用标准件，后期维护时可快速拆卸更换磨损的轴承或挂钩部件，不需要复杂的专用工具，适配教学场景下高频次使用、易损件快速更换的需求。不同于工业场景的重载轮轴结构，这款装置的设计优先级是演示直观性与操作安全性，

　　所有结构的运动状态都完全外露，没有遮挡外壳，学习者可以直接观察到轮轴同步转动、绳索收放、砝码升降的全过程，能够快速建立轮轴力矩传递的具象认知，避免封闭式结构带来的原理理解障碍。在结构细节上，轴体的径向跳动量控制在极小范围内，转动过程中不会出现挂绳偏移、砝码晃动的问题，保证实验过程中力的作用方向始终保持竖直，减少因为力方向偏移带来的实验误差；基板上的轴承座安装孔位采用高精度加工，保证两个轴承座的同轴度，避免轴体转动时出现卡滞、附加摩擦的问题。
