弯管类机械零件三维建模练习素材

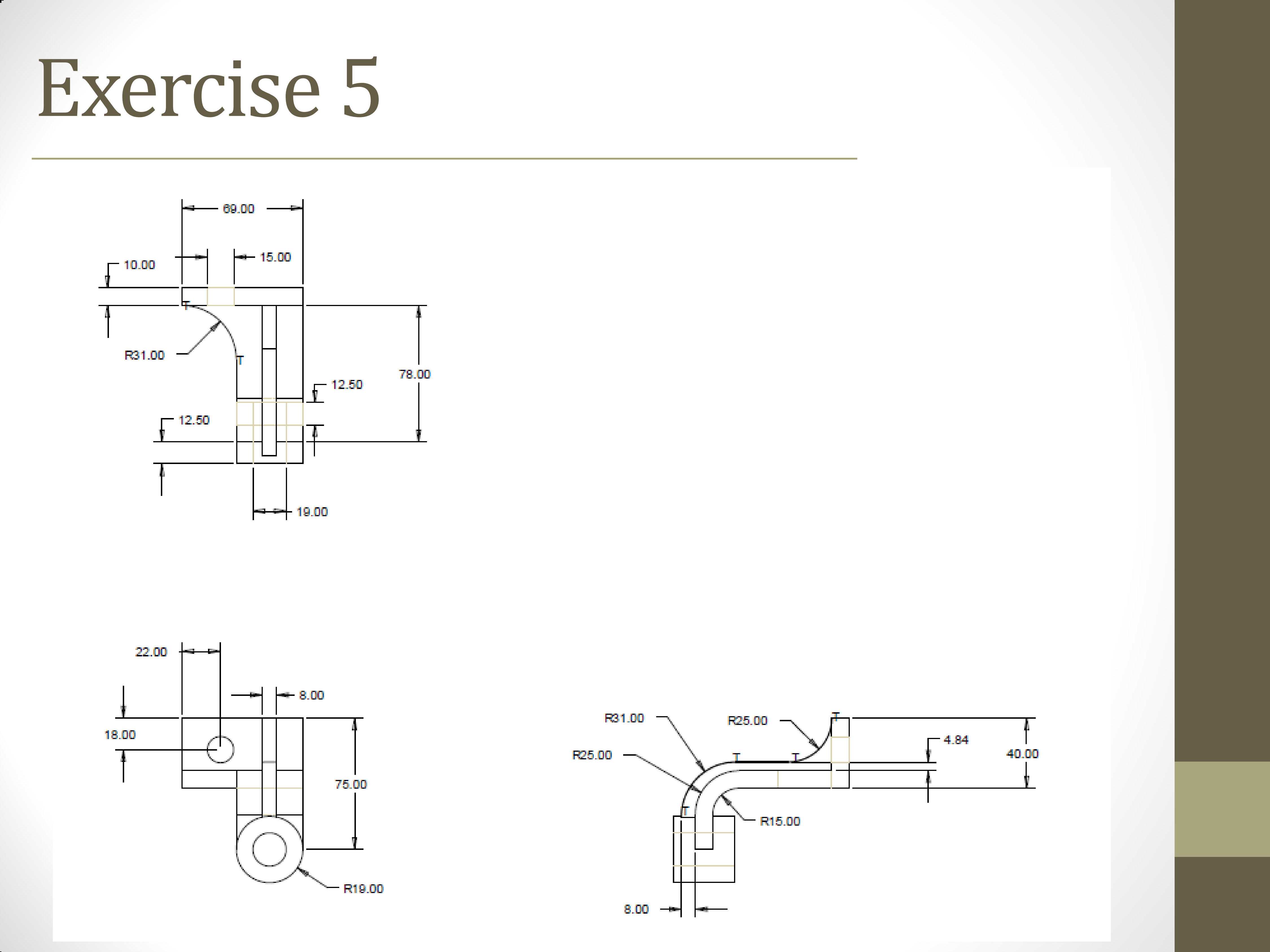

　　本次建模练习对应的弯管类零件，在工业流体输送、气动回路布设、小型设备管路连接场景中有着广泛应用，这类带弯折过渡的管路连接件，主要承担介质导流、管路走向调整的功能，在小型传感器配套的气路连接结构、检测设备的采样管路布局中十分常见，能够在有限的安装空间内完成管路方向的切换，避免管路直线布设带来的空间干涉问题。从设计思路来看，该零件采用直角弯转的主体结构，弯折处采用R15的圆弧过渡，既能够降低介质流经弯折段时的阻力，减少紊流产生的概率，也能避免直角锐边带来的应力集中问题，提升零件长期使用的结构强度。零件的两个连接端分别设置了对应的安装定位结构，其中竖直段端部带有环形安装凸台，凸台外径尺寸为19，能够与配套的管路接头实现嵌套配合，

　　保证连接的同轴度；水平段端部则做了等径直段设计，长度为15，外径尺寸10，可直接插入对应规格的软管或硬管接头内，配合密封件实现可靠连接。从尺寸标注的细节来看，零件整体的安装边界十分清晰，竖直方向总高度为78，水平方向总伸出长度为59，安装时仅需要预留对应长宽高的空间即可完成布设，不会占用过多的设备内部空间。弯折段内侧与外侧的圆弧过渡做了差异化处理，外侧采用R25的大圆弧过渡，内侧采用R10的圆弧过渡，这种设计既保证了管路内部通径的一致性，避免通径突变带来的介质流速波动，也让零件的外部轮廓更加规整，方便在装配时与周边其他零件避让。零件上还设置了一处定位凸耳结构，凸耳上带有直径8的安装孔，孔中心距离竖直段外壁的距离为22，

　　距离水平段外壁的距离为8，安装时可通过该孔穿入定位销或紧固螺丝，将整个管路零件固定在设备的安装基板上，避免设备运行过程中管路受介质冲击产生振动移位。在建模过程中，需要重点关注弯折段的曲面过渡质量，保证内外圆弧的同轴度偏差控制在合理范围内，同时要注意端部安装结构的尺寸精度，尤其是凸台的外径公差、安装孔的位置度公差，这些尺寸直接影响后续装配的适配性。另外，零件的壁厚设计为均匀的2.5，整个管路的通径保持一致，没有出现局部壁厚突变的情况，既能够满足常规低压流体输送的强度要求，也能减少注塑或机加工过程中的变形问题。这类零件虽然结构不算复杂，但涵盖了拉伸、倒圆角、打孔、薄壁抽壳等多个基础建模命令的操作，是机械设计从业者练习三维建模能力、

　　掌握工程图尺寸标注规范的典型素材，通过对该零件的建模练习，能够更好地理解管路类零件的设计逻辑，掌握安装避让、应力控制、装配适配等实际工程设计中的核心要点，为后续设计更复杂的管路系统、设备连接结构打下扎实的基础。在实际工程应用中，这类弯管零件还会根据输送介质的不同调整材质，比如输送腐蚀性介质时会选用PVDF或不锈钢材质，输送普通压缩空气时可选用PP或铝合金材质，不同材质对应的壁厚设计、公差要求也会有细微调整，但核心的结构设计思路、尺寸避让逻辑是通用的。建模时还需要注意零件上的尺寸基准选择，通常以竖直段的轴线和水平段的轴线作为主要尺寸基准，所有的定位尺寸都从这两个基准出发进行标注，这样能够保证加工和装配时的尺寸链最短，减少累积误差对零件精度的影响。
