斜槽多孔组合式机械练习块结构设计

项目分类:通用机械零部件 发布时间:2022-05-03 ID:621228
  • 斜槽多孔组合式机械练习块结构设计
  • 斜槽多孔组合式机械练习块结构设计

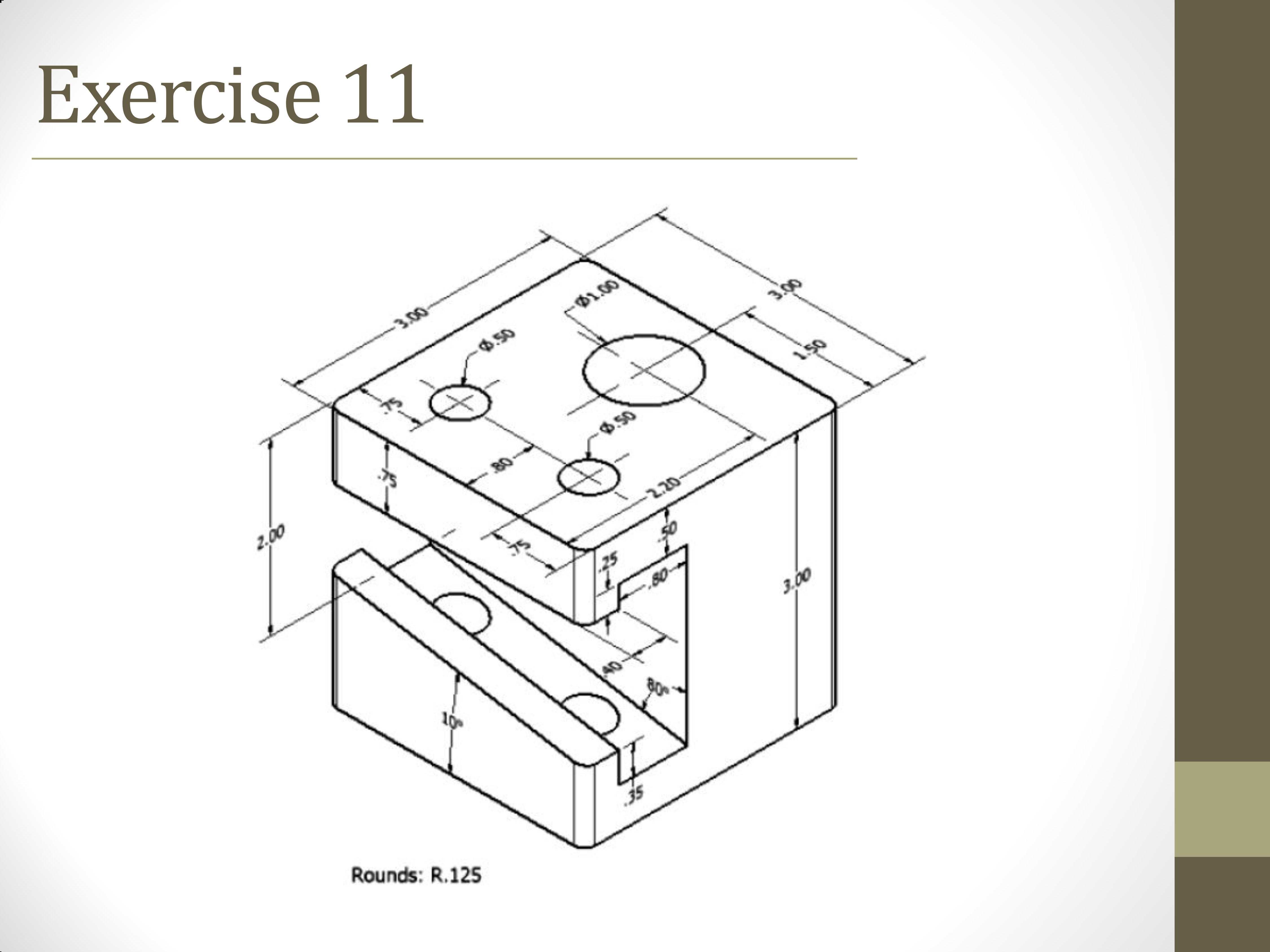

  在机械结构设计的日常练习与基础验证环节,这类带斜向开槽、多规格孔位的组合块类零件,是检验建模逻辑、工艺合理性认知的典型载体,也常作为工装夹具的定位基准块、小型检测工位的承载垫块使用,覆盖机加工教学、工装预演、简易定位模组搭建等多个场景。从实际使用场景来看,这类零件可直接作为小型工件的装夹定位座,斜向开槽的结构可适配带斜度的工件插入定位,上部的不同直径孔位既可以作为销钉定位孔,也能作为避让孔避开下方安装的紧固件头部,避免装配时出现干涉。设计这类零件时,首先要明确各结构的功能边界:上部的三个沉孔与通孔组合,其中大直径通孔可作为穿装螺栓的过孔,两个小直径沉孔可嵌入定位销,实现与上方配套零件的精准对位,孔位的位置度公差需要控制在0.

  05mm以内,才能保证重复装夹的定位精度。斜向通槽的角度设计为10度,槽宽15mm,槽的两个侧壁平行度要求不超过0.03mm,槽底与零件下部的凸台平面保持垂直,当斜向工件插入槽内时,可通过槽侧壁实现导向,配合侧面的螺纹孔可加装顶紧螺钉,固定插入槽内的工件位置。零件整体外形为长方体切分结构,总高度方向尺寸为100mm,上部基体长度方向尺寸为100mm,宽度方向尺寸为80mm,下部斜向凸台向外延伸35mm,所有外棱边都做了R1.25的圆角过渡,既可以避免锐边划伤操作人员,也能减少热处理环节的应力集中,降低零件开裂的风险。从建模逻辑来看,绘制这类零件需要先搭建整体的长方体基体,再通过拉伸切除做出斜向通槽,之后逐一绘制各孔位的草图,

  注意孔位之间的中心距尺寸:两个小沉孔的中心距为30mm,大通孔与相邻小沉孔的中心距为25mm,所有孔的轴线都垂直于上部基体的上平面,保证钻孔加工时可一次装夹完成所有孔位加工,减少装夹次数带来的位置误差。零件下部的斜凸台与上部基体的结合处做了直角过渡,凸台上的两个通孔与斜槽方向平行,可穿装固定螺栓将整个零件锁紧在工作台面上,安装时需要注意凸台底面与安装面的贴合度,平面度要求控制在0.02mm以内,避免锁紧后零件出现变形,导致上部孔位与斜槽的位置精度超差。在实际加工环节,这类零件一般选用45号钢作为毛坯,先通过铣削加工出六个基准面,保证各面的垂直度与平行度符合要求,再加工斜向通槽,加工斜槽时需要将工件装夹在可倾式平口钳上,

  调整角度至10度后完成槽的铣削,之后再回到正常装夹状态加工上部的各个孔位,最后完成所有棱边的倒角与圆角处理。这类结构的练习件,除了作为建模练习的素材外,也可直接改造为小型自动化设备上的工件定位座,通过更换不同孔径的衬套,即可适配不同直径的定位销,斜槽内也可加装耐磨镶条,提升长期使用后的磨损寿命,当斜槽出现磨损时,仅需更换镶条即可恢复定位精度,无需整体更换零件,有效降低使用成本。设计过程中需要特别注意斜槽与上部孔位的位置关系,避免孔位与斜槽出现贯通,导致零件结构强度不足,各孔的深度也要严格控制,沉孔的深度要保证螺栓头部完全沉入平面以下,不会突出零件表面影响上方工件的安装。零件的壁厚设计也经过考量,斜槽最薄处的壁厚为7mm,可满足常规装夹受力下的强度要求,不会在顶紧螺钉锁紧时出现侧壁变形。
