翻盖式卡扣连接塑料壳体结构设计

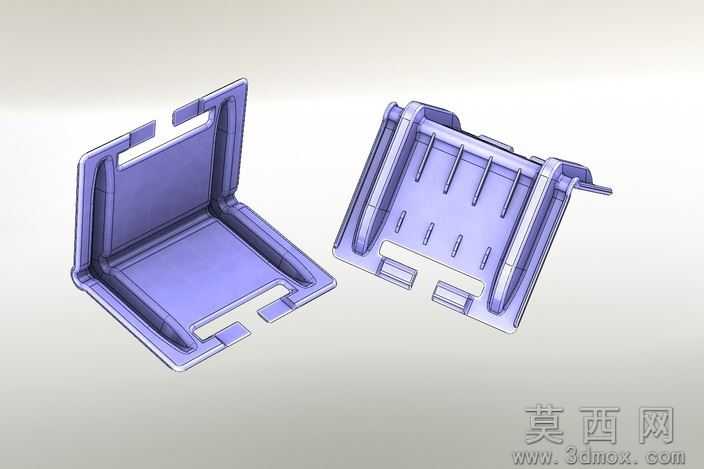

本作品为翻盖式配对塑料壳体结构，采用三维参数化建模方式完成整体设计，建模过程中优先保证壳体的装配适配性与结构合理性，先完成单侧壳体的基础轮廓草绘，通过拉伸、抽壳命令生成基础薄壁结构，再针对翻盖的铰接位置、卡扣配合位逐一进行特征细化。模型材质设定为常用的半透淡紫色工程塑料，渲染时采用柔和的环境光效，清晰展现壳体的壁厚分布、内部加强筋布局以及边缘的圆角过渡细节，既还原了注塑件的真实质感，也让结构特征一目了然。结构设计上，两个配对壳体分别设置了对应的铰接限位结构与卡扣锁合结构，壳体内侧排布有纵向与横向的加强筋，在控制整体壁厚均匀、避免注塑成型缺陷的同时，有效提升壳体的结构强度，防止薄壁部位发生形变；卡扣位置采用了带导向斜角的设计，既保证装配时的顺畅对位，也能在扣合后提供足够的连接紧固力，避免使用过程中出现松脱。设计过程中充分考虑了注塑成型的工艺要求，所有转角位置均设置了合理的圆角过渡，避免应力集中，同时严格控制各部位的壁厚差，减少成型时出现缩痕、翘曲的风险；壳体边缘设置了贴合止口，两个壳体扣合后能够实现紧密贴合，既可以提升整体的结构密封性，也能避免配合边缘出现错位缝隙。模型的结构细节完整，各配合部位的尺寸经过严谨校验，能够直观展现翻盖类塑料壳体的典型设计逻辑，清晰呈现薄壁注塑件的加强筋布局、卡扣连接结构、铰接限位结构的设计方式，可作为同类塑料结构件设计的参考样例，帮助理解注塑类装配壳体的设计要点与工艺适配思路。
