带标识涂装的小型航空火箭结构设计

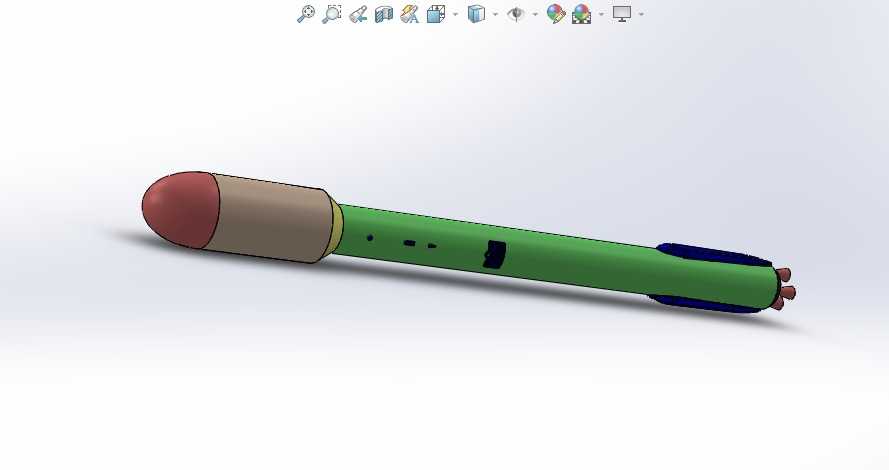

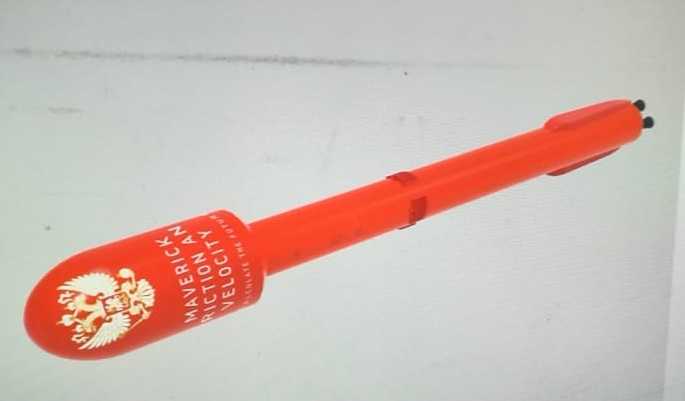

　　本次呈现的小型火箭结构，主要面向航空航天教学演示、军工装备原理验证、科普展陈场景使用，区别于大推力运载火箭的复杂分系统设计，该款小型火箭采用分段式筒体结构，整体为细长旋成体气动布局，头部为钝卵形整流罩设计，能够在亚音速飞行状态下有效降低头部激波阻力，减少飞行过程中的气动热影响，整流罩表面印制有专属标识与参数标注区域，可根据实际使用需求替换涂装内容，适配不同演示场景的标识展示需求。

　　从结构设计逻辑来看，筒体部分采用三段式卡接装配方案，依次为战斗段、动力段、尾段，各段之间通过止口定位配合，无需额外紧固件即可完成快速拆装，既满足教学场景下的内部结构展示需求，也能在装配完成后保证足够的结构刚度，承受飞行过程中的轴向过载。尾段尾部设置有四个对称分布的小型稳定翼，翼面采用后掠角设计，与筒体一体化成型，能够在飞行过程中提供足够的航向稳定性，避免飞行姿态失稳，尾段端面预留有发动机喷管安装位，可适配不同规格的小型固体火箭发动机，满足不同推力等级的试验需求。

　　在尺寸边界设计上，整体筒体直径控制在35mm量级，总长度控制在320mm范围内，属于小型便携类火箭结构，安装适配性较强，既可以单独作为飞行试验件使用，也可以挂载在小型无人机平台上作为模拟打击载荷使用，筒体壁厚设置为2mm，在保证结构强度的前提下尽可能降低整体自重，提升载荷比。头部整流罩内部预留有直径28mm、深度60mm的载荷舱空间，可搭载小型传感器、配重块或者模拟战斗部模块，用户可根据实际使用场景灵活调整载荷配置，不需要对主体结构进行二次修改。

　　从实际使用场景出发，该结构设计充分考虑了重复使用需求，各段筒体采用耐冲击的工程塑料材质加工，正常试验回收后仅需更换动力段的发动机模块即可再次使用，维护成本较低。筒体表面的标识区域采用凹陷式设计，涂装后不会因为飞行过程中的气流冲刷导致标识脱落，能够长期保持外观辨识度。尾翼的后掠角度经过气动仿真优化，在0-0.8马赫的飞行速度区间内，升阻比能够保持在较为稳定的区间，不会出现升力突变导致的姿态异常，尾段端面还预留有降落伞舱的安装接口，可加装伞降回收模块，进一步提升产品的重复利用率，降低试验成本。

　　在结构细节处理上，各段筒体的配合止口采用间隙配合设计，配合公差控制在0.1mm以内，既保证拆装顺畅，也能避免装配后出现筒体晃动的问题，头部整流罩与战斗段的连接位置设置有密封槽，可加装O型密封圈，满足雨天或者高湿度环境下的使用需求，避免内部载荷受潮损坏。动力段的内壁设置有发动机定位凸台，能够快速定位发动机的安装位置，保证发动机喷管与筒体轴线的同轴度，避免出现推力偏心导致的飞行轨迹偏移。整体结构没有复杂的异形曲面，加工难度较低，既可以通过3D打印快速制作原型件，也可以通过注塑工艺批量生产，适配不同的生产规模需求。
