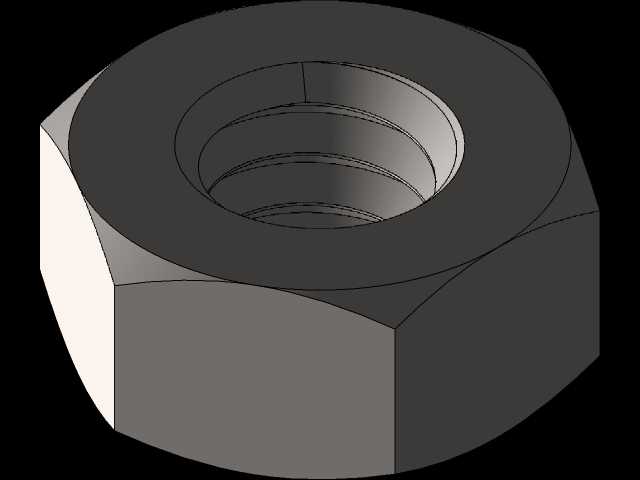

可调节倾角的链式太阳能电池板支撑结构

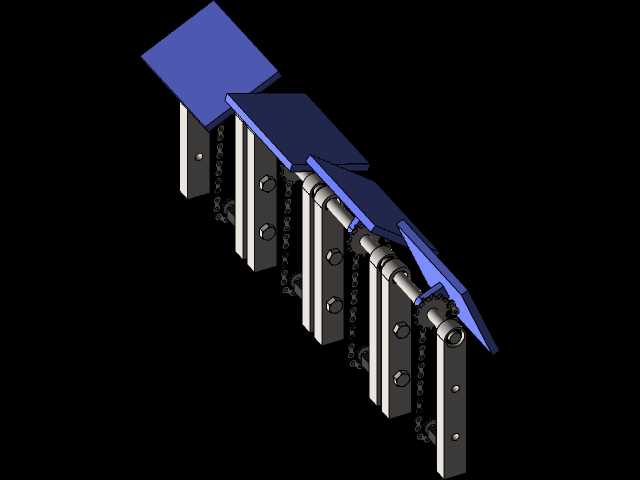

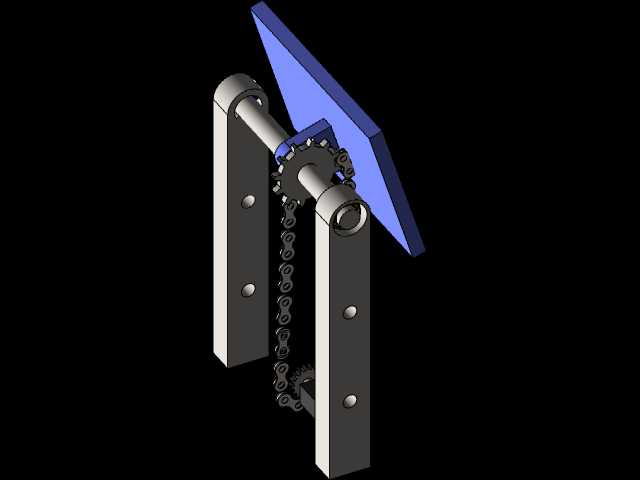

　　这套可动式光伏支撑结构，主要面向分布式光伏电站的倾角动态调节场景，也可适配户用离网光伏系统、户外临时光伏供电点位的安装需求，解决传统固定支架无法跟随光照角度调整、发电效率受限的痛点。整套结构以链轮链条作为核心传动载体，多组平行布置的竖向支撑立柱作为承载基础，每根立柱顶端设置铰接点位，与电池板安装框架形成可转动连接，链条沿立柱排布方向闭环设置，通过链节与电池板框架的侧部驱动端铰接，当链轮受驱动转动时，链条的直线位移会带动所有电池板同步绕铰接轴转动，实现整排电池板倾角的统一调整，调整过程中各板件动作同步性好，不会出现角度偏差导致的局部遮挡问题。

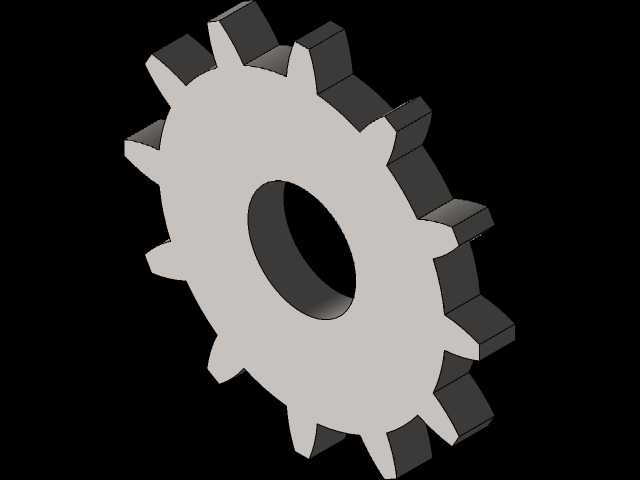

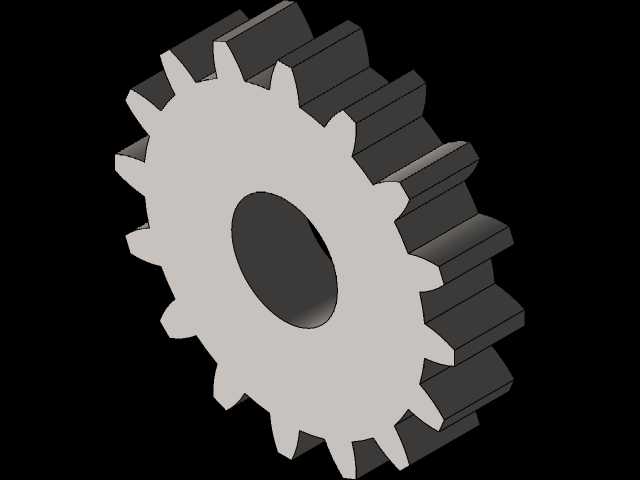

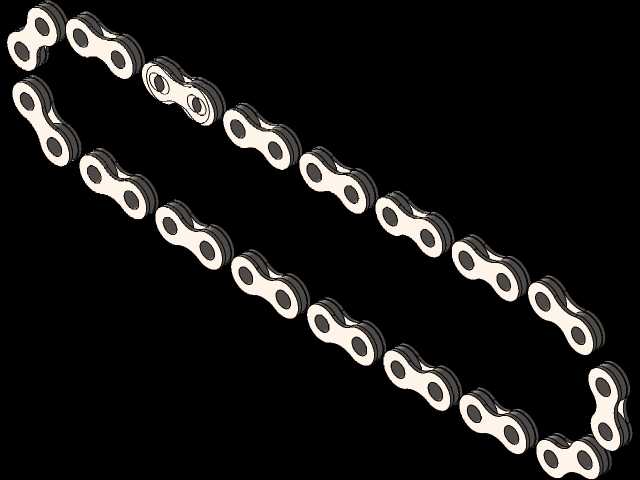

　　从结构设计逻辑来看，整套组件优先考虑户外长期运行的可靠性，所有铰接位置均预留了润滑脂填充腔，可适配常规锂基脂的定期维护需求，立柱采用等截面矩形型材设计，底部设置通用安装法兰，法兰面预留四个长圆孔，可兼容混凝土基础预埋螺栓、彩钢瓦屋面夹具等多种安装固定方式，单组支撑单元的横向排布宽度可根据实际电池板尺寸灵活调整，相邻立柱的间距控制在电池板长度的四分之一到三分之一区间，避免大跨度下电池板框架出现挠曲变形。链轮组件采用双侧轴承支撑结构，轴端设置防尘密封端盖，可阻挡户外沙尘、雨水进入轴承滚道，降低长期运行的磨损速率，链条选用标准直板滚子链，链节销轴做了镀锌钝化处理，适配户外高湿、高盐雾的使用环境。

　　在安装边界层面，单块电池板对应的支撑段，竖向立柱的高度可根据安装场地的遮挡情况调整，最低安装高度下电池板下沿距离安装基面不小于200mm，满足屋面排水、植被生长的间隙要求，倾角调节范围覆盖0到60度，可适配国内大部分纬度地区的最佳光照倾角需求，整套传动机构的驱动端可适配手动摇柄、小型减速电机两种驱动形式，手动驱动模式下单人即可完成整排电池板的角度调整，电动驱动模式下可外接光照传感器实现倾角自动跟随调整。结构的所有外露金属件均做了户外防腐涂层处理，涂层厚度不小于80微米，可保证10年以上的户外使用寿命，板件安装框架的侧边设置了通用压块安装槽，可适配当前市面主流尺寸的晶硅太阳能电池板安装，无需额外打孔改造，降低现场安装的工作量。

　　从实际运行的受力角度分析，整套结构在设计时充分考虑了户外风载、雪载的影响，当电池板调整至水平位置时，可承受不小于1kN每平方米的竖向雪荷载，当调整至最大倾角时，正面可承受不小于0.8kN每平方米的风荷载，链条传动的自锁特性可保证在无外力驱动时，电池板角度不会因风载、自重出现偏移，无需额外设置锁止机构，简化了整体结构的复杂度。各铰接点的转动阻尼经过匹配设计，既保证调整过程中动作顺畅无卡滞，也不会出现间隙过大导致的板件晃动问题，相邻电池板之间预留了20mm的安全间隙，避免角度调整过程中板件边缘发生碰撞剐蹭，保护电池板的玻璃面层不受损伤。
