标准2x2凸点互锁塑料拼接积木块

　　日常接触到的这类塑料拼接块，最早的结构逻辑来自精密公差配合的机械连接设计，只是被应用在了玩具领域，但其结构设计思路完全可以迁移到小型模块化快装结构、教具演示组件、临时定位工装的快速拼接场景中。很多做教学演示装置、小型展架快装结构的工程师，都会参考这类积木的互锁逻辑做轻量化快拆设计，不需要额外紧固件就能实现多方向的拼接组合，拆装效率比传统螺丝连接高很多，也不会出现连接件丢失的问题。

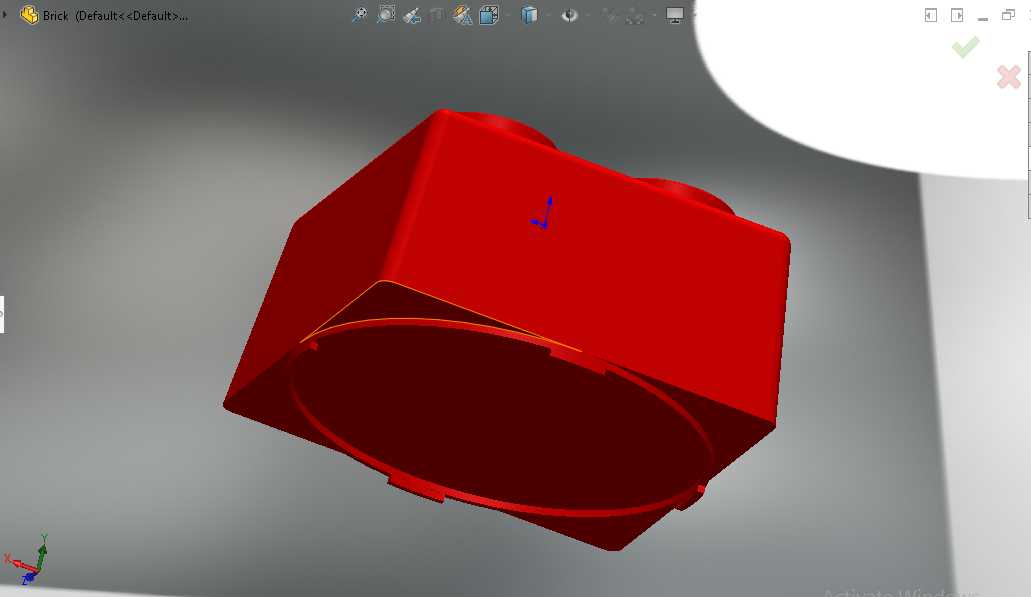

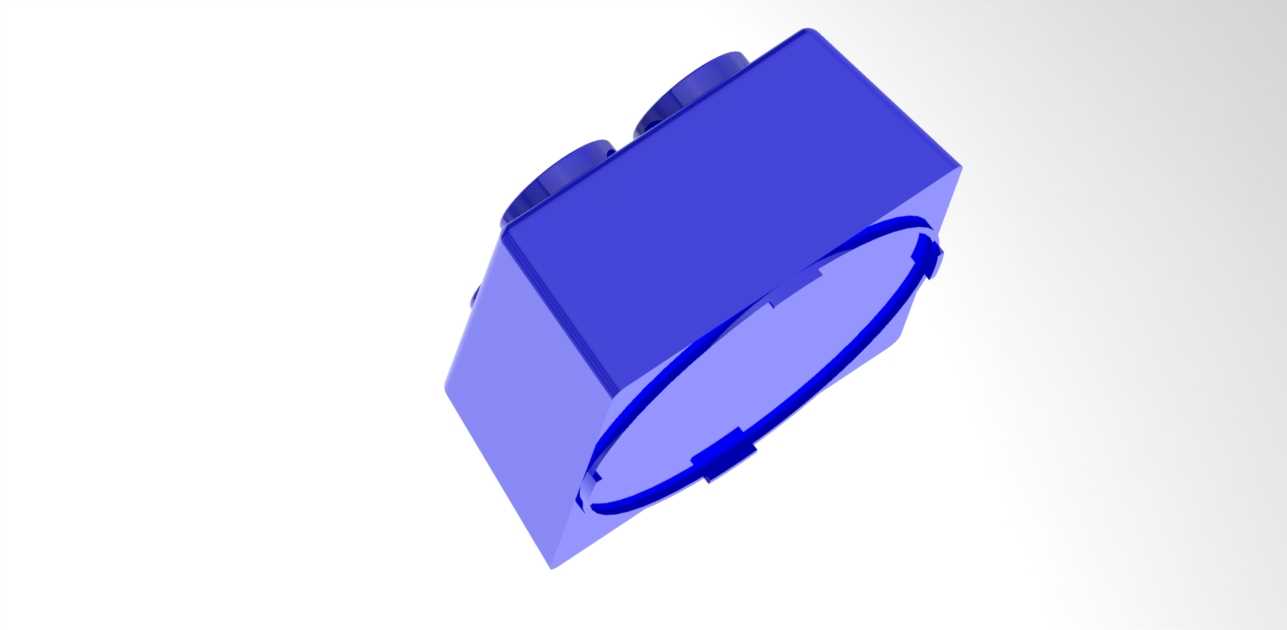

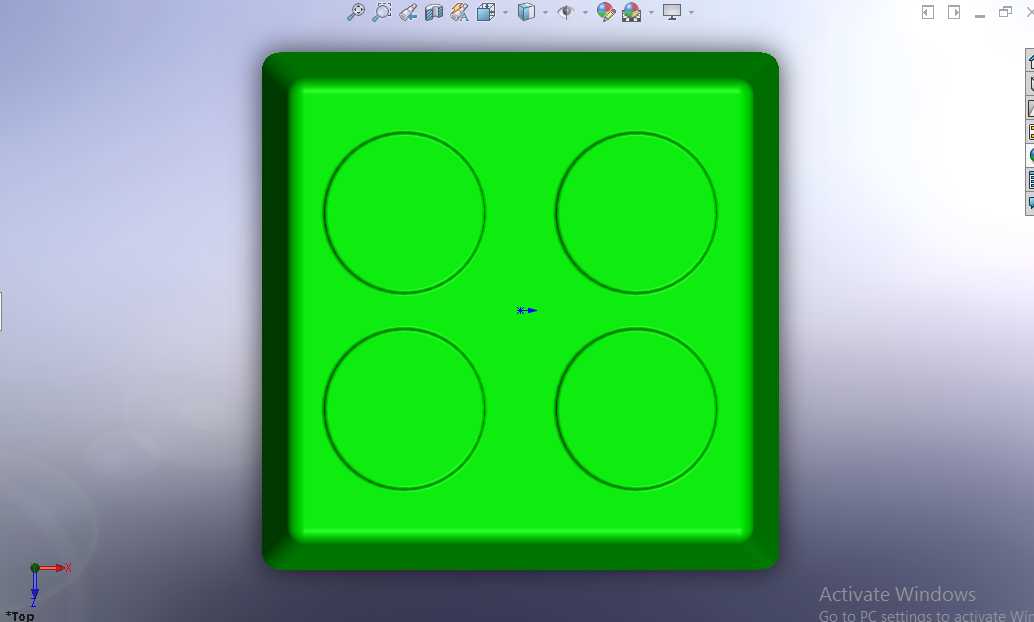

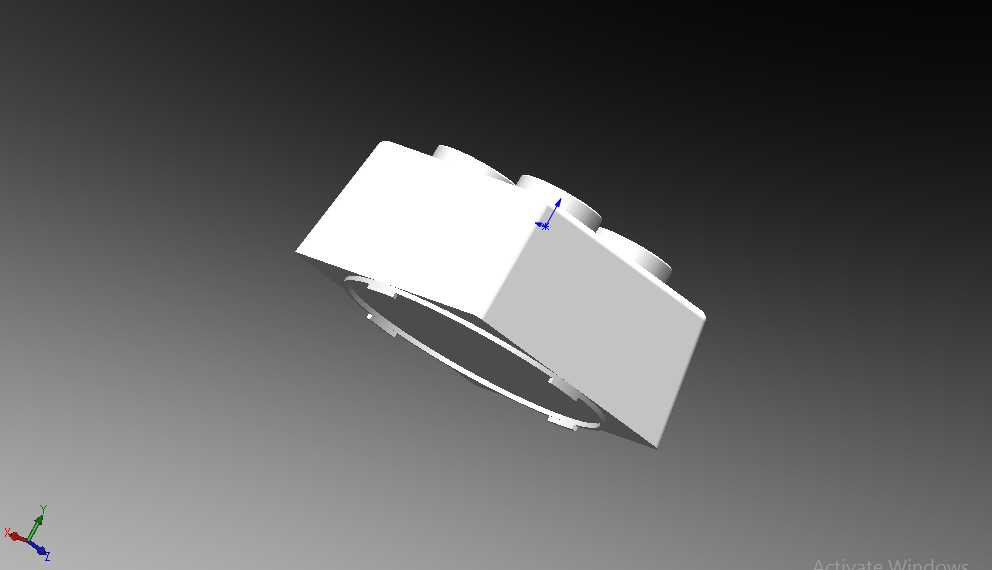

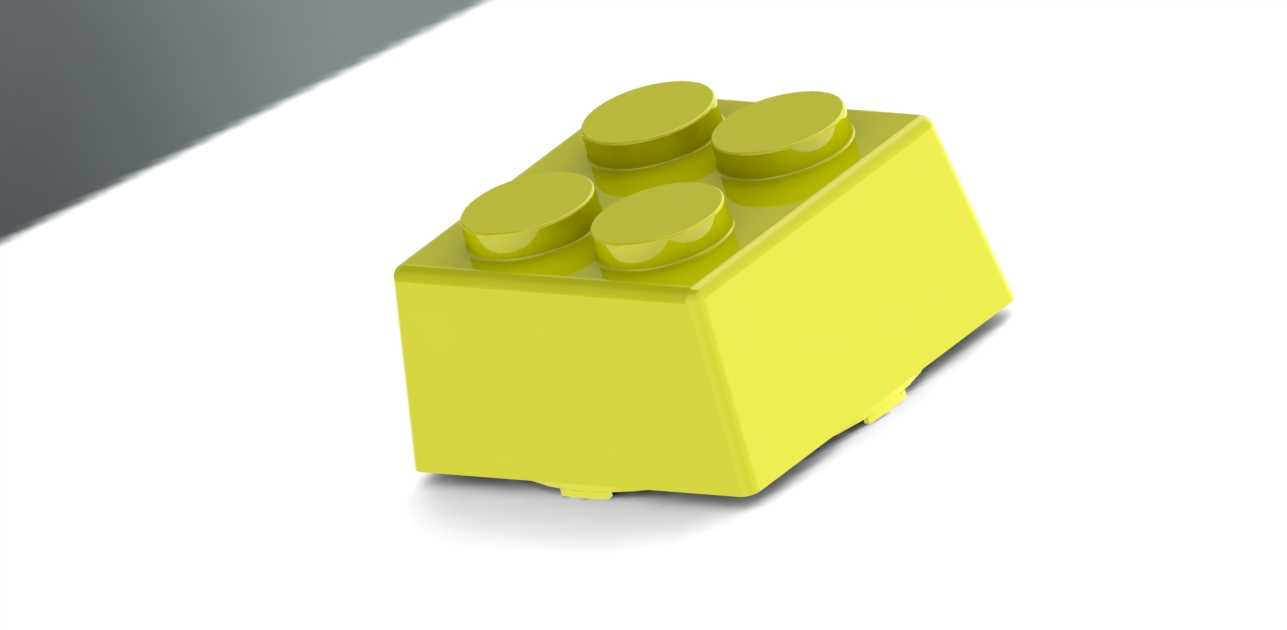

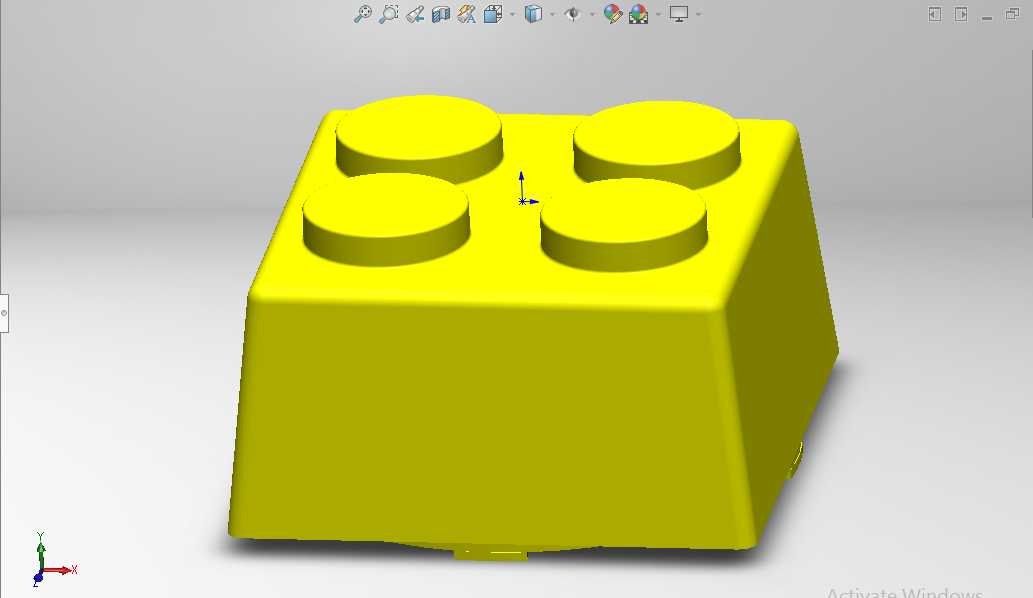

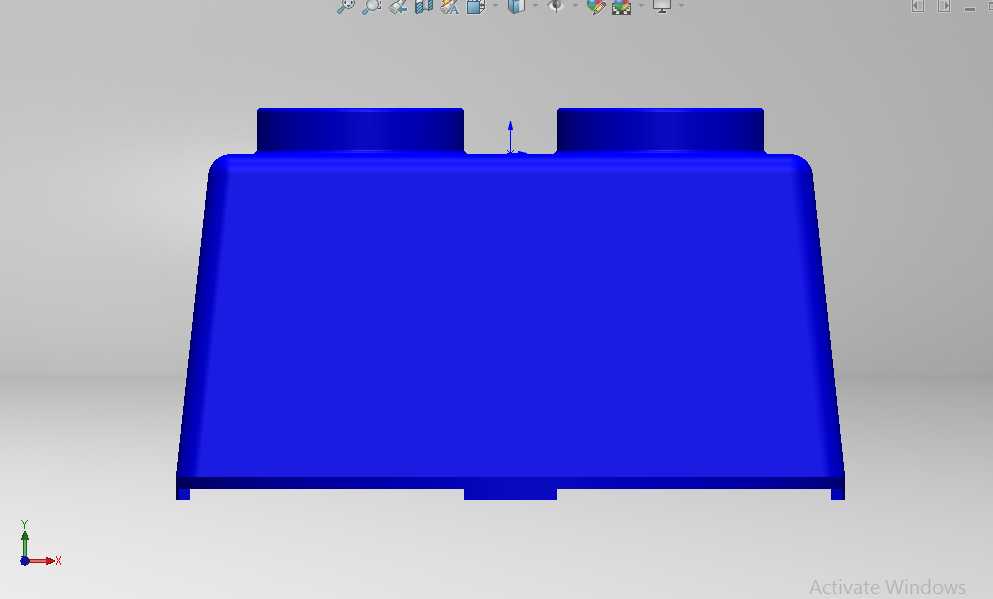

　　从结构功能来看，这个零件顶面设置四个圆柱形凸点，凸点的直径、高度以及相邻凸点的中心距都经过严格的公差匹配，凸点侧面带有微小的脱模斜度，既方便注塑生产时的脱模，也能保证和下方对应零件的凹槽实现过盈配合，拼接后不会出现松脱晃动，同时又能在施加合理外力时顺利拆分，兼顾连接可靠性和拆装便利性。零件主体为立方体结构，底部设置有和顶面凸点位置对应的内凹卡槽，卡槽的内壁尺寸和凸点外径一一对应，不管是同规格零件上下堆叠，还是和不同规格的同系列拼接块横向组合，都能实现精准对位，不会出现错位卡滞的问题。零件的棱边都做了微小的圆角处理，一方面是注塑工艺的要求，避免尖角处出现应力集中导致零件开裂，另一方面也能避免拼接操作时划伤操作人员，不管是作为玩具使用还是作为工业快装组件使用，都能提升使用安全性。

　　做这类零件的三维建模时，首先要确定核心的配合公差基准，也就是凸点和凹槽的配合尺寸，通常凸点的外径要比凹槽内径大0.1-0.2mm，根据选用的塑料材质收缩率做对应调整，比如ABS材质收缩率在0.5%左右，建模时就要提前把收缩补偿量算进去，避免注塑成型后尺寸偏差导致配合过松或者过紧。凸点的根部要做小圆角过渡，避免长期插拔受力后出现根部断裂的问题，零件的侧壁厚度要保持均匀，通常控制在1.5-2mm之间，避免注塑时出现缩痕、翘曲等成型缺陷。底部的卡槽边缘也要做对应的倒角，方便拼接时凸点顺利导入，不需要刻意对准就能快速完成拼接，提升装配效率。

　　从安装边界来看，单个零件的外形为规整立方体，横向和纵向的安装基准面都是平面，不管是在平面上堆叠固定，还是和其他同系列组件组合成复杂结构，都能以底面或者侧面作为定位基准，不需要额外设计定位结构就能实现稳定放置。如果将这类结构应用在工业场景中，比如小型传感器的快装支架、教学实验台的模块化组件，只需要在对应安装位置设计匹配的凸点或者凹槽结构，就能实现无工具快速拆装，更换不同功能组件时不需要拆卸螺丝，调整布局的效率能提升数倍。另外这类塑料件本身重量轻，绝缘性能好，在低压弱电的演示装置中使用，还能起到绝缘防护的作用，不需要额外增加绝缘衬垫就能满足安全要求。

　　很多工程师在做快速原型验证的时候，也会用这类标准拼接块搭建临时的支撑结构，用来固定传感器、小型电路板等组件，验证结构布局的合理性，不需要专门加工定制支架，能大幅缩短原型验证的周期，等布局确定后再根据实际安装尺寸设计正式的支架结构，能有效减少设计迭代的次数，降低研发阶段的成本。这类互锁拼接结构的核心优势就是模块化、标准化，单个零件结构简单，容易批量生产，组合起来的灵活性极强，能根据实际需求拼接出各种不同的结构形态，不管是在玩具领域还是在工业快装、教学教具领域，都有很广泛的应用空间。建模的时候还要注意零件的拔模方向，整个零件的拔模方向统一为垂直于顶面的方向，所有侧壁的拔模斜度保持一致，避免出现倒扣结构导致模具结构复杂化，降低注塑生产的模具成本，适合大批量生产制造。
