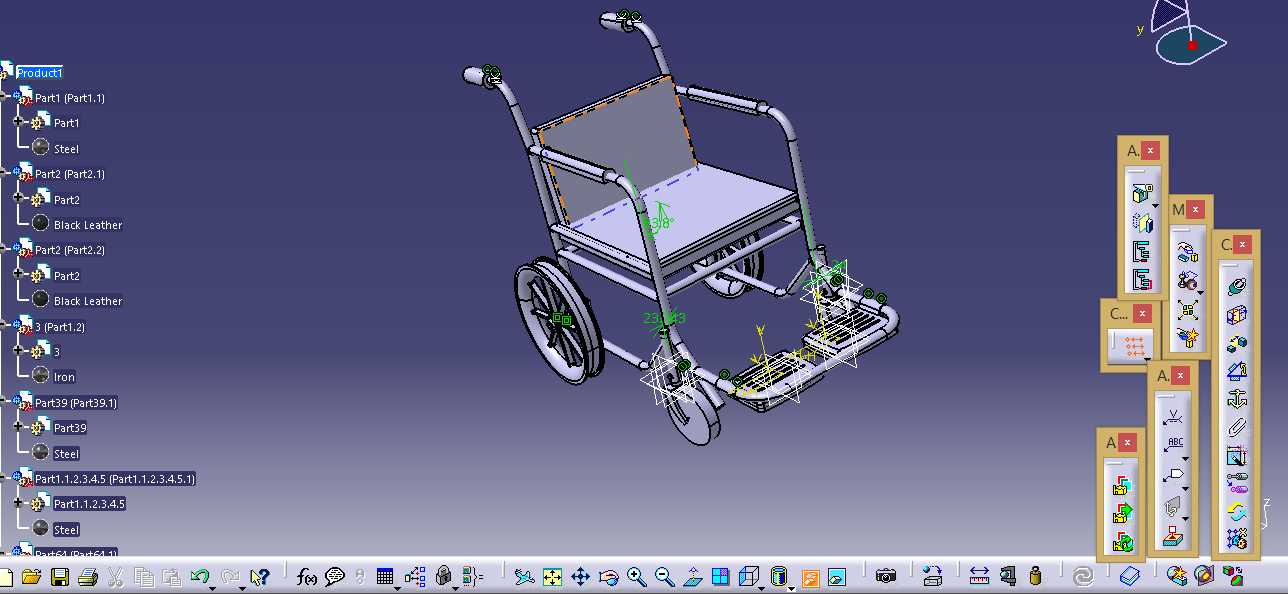

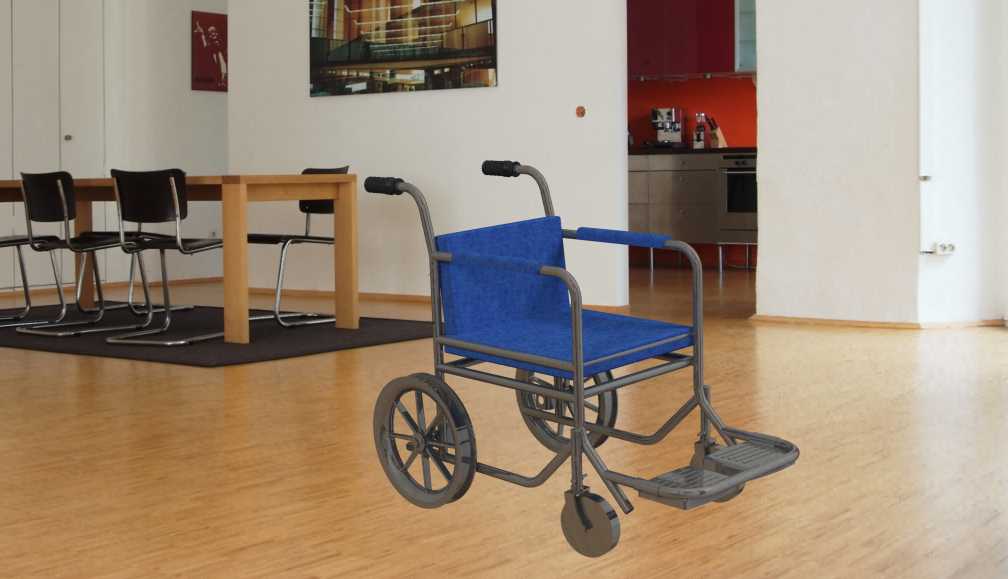

手动折叠式代步轮椅结构三维设计

　　这款手动代步轮椅的三维结构设计，核心围绕日常室内外短距离移动的使用需求展开，适配下肢行动不便人群的居家活动、社区出行、公共空间通行等多类场景，在结构设计阶段优先平衡了结构强度、自重控制与操作便捷性三者的关系。从实际使用场景出发，居家环境中需要轮椅能顺利通过常规宽度的室内门洞、绕过家具边角，因此整体宽度控制在常规室内门通行阈值内，扶手高度适配普通餐桌、书桌的下缘高度，方便使用者就坐时靠近桌面完成就餐、阅读、伏案等动作；户外通行时，大尺寸后轮的设计兼顾了平缓路面的推行效率与小幅度障碍的通过能力，前置小万向轮可灵活转向，适配小区步道、商超通道等多类平整铺装路面的通行需求。产品功能层面，整体采用框架式承载结构，

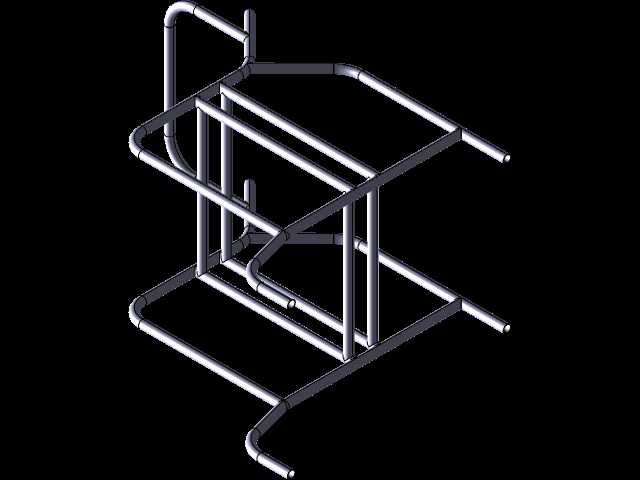

　　主受力车架选用金属管材弯折焊接成型，管材壁厚经过受力校核，可满足常规体重使用者的静态承载与推行过程中的动态载荷要求，座椅与靠背采用布艺包覆的软垫结构，提升长时间乘坐的舒适度，扶手为固定高度设计，既可以给使用者提供上肢支撑，也能避免侧倾风险，脚踏板为翻折式结构，方便使用者上下轮椅时收起，避免磕碰。设计思路上，先从人机工程尺寸入手确定核心边界：坐高适配普通成年人小腿长度，保证脚部放置在脚踏板时大腿自然放松，靠背角度设置为微向后倾的舒适角度，避免长时间乘坐腰部疲劳，后轮的安装位置经过重心校核，推行时不会出现后倾翻的风险，同时保证手动拨轮时上肢可以自然发力，不需要过度抬臂。整体结构拆分清晰，分为车架主体、后轮组件、前轮万向轮组件、

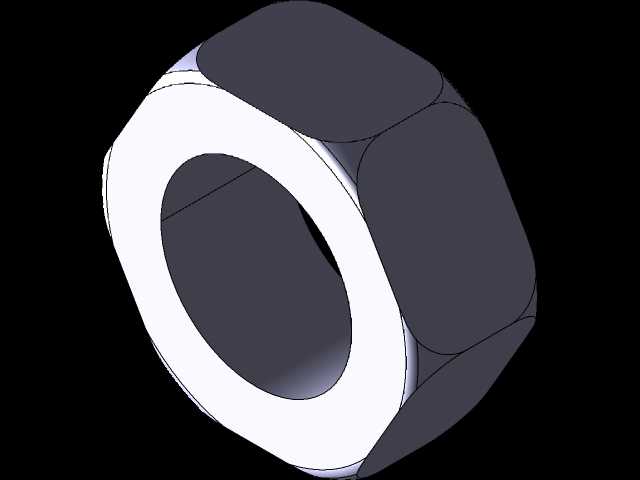

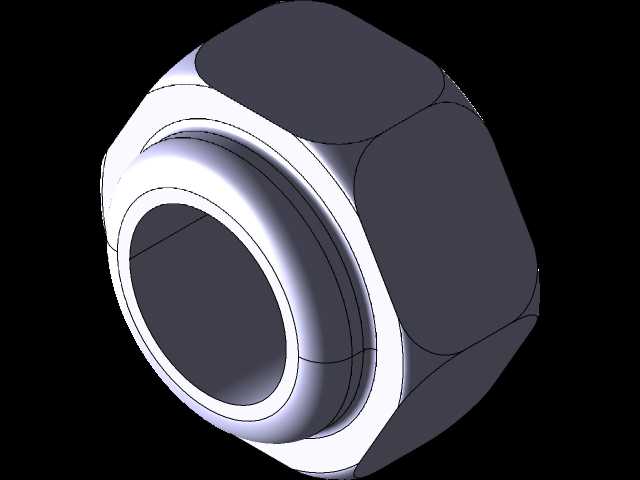

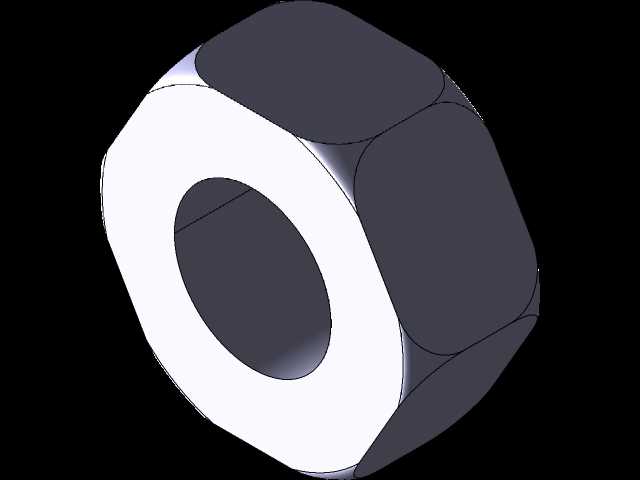

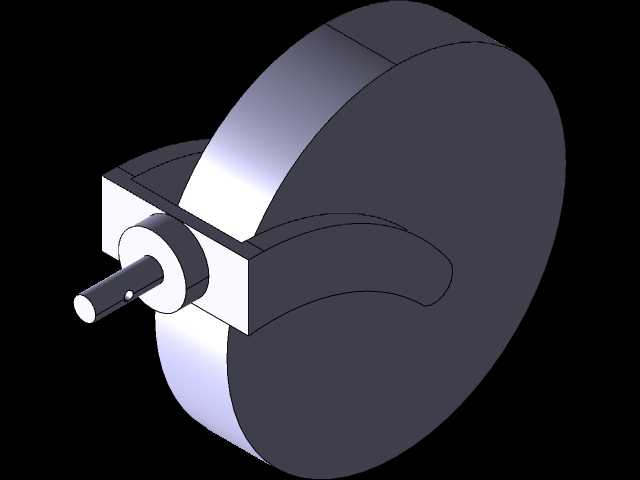

　　座椅靠背组件、扶手组件、脚踏组件几个独立模块，各模块之间的连接位置预留了标准安装孔位，方便后续生产装配与后期维护更换易损件，比如后轮的轮轴采用标准紧固件连接，轮体磨损后可快速拆卸更换，万向轮的转向支架与车架前腿的连接也采用快拆式结构，方便调整前轮高度适配不同路面的推行需求。外形尺寸方面，整体长度控制在常规家用电梯轿厢的进深允许范围内，方便进出电梯，折叠后（若配置折叠结构）的厚度可满足家用汽车后备箱的放置需求，方便家庭携带出行，各部件的安装边界都做了圆角过渡处理，避免尖锐棱角磕碰使用者或周边物体，车架管材的弯折弧度经过反复调整，既保证结构受力路径最短，也兼顾外观的流畅性，没有多余的突出结构。从结构受力角度看，

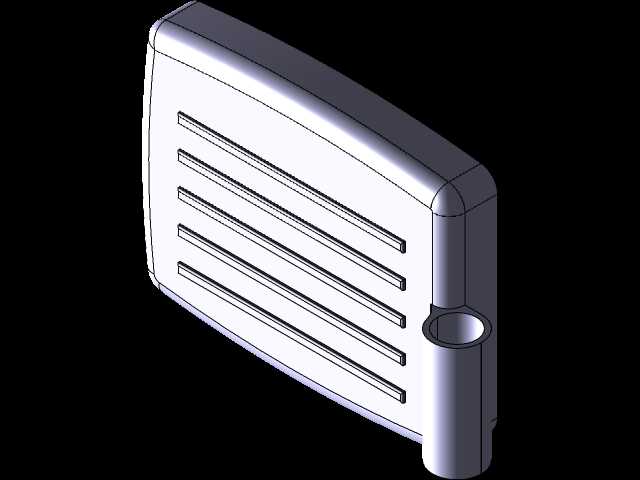

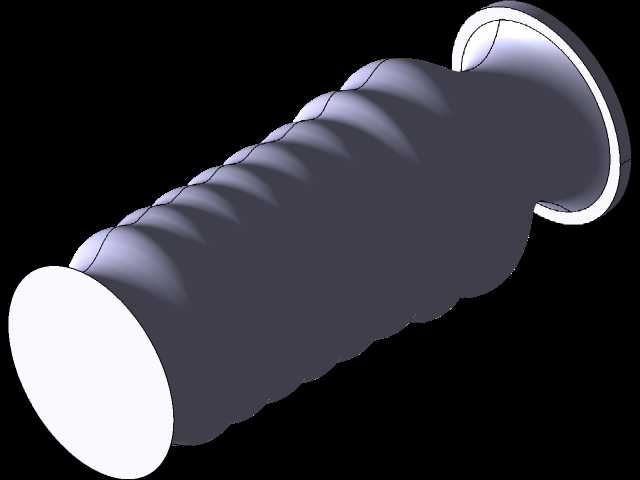

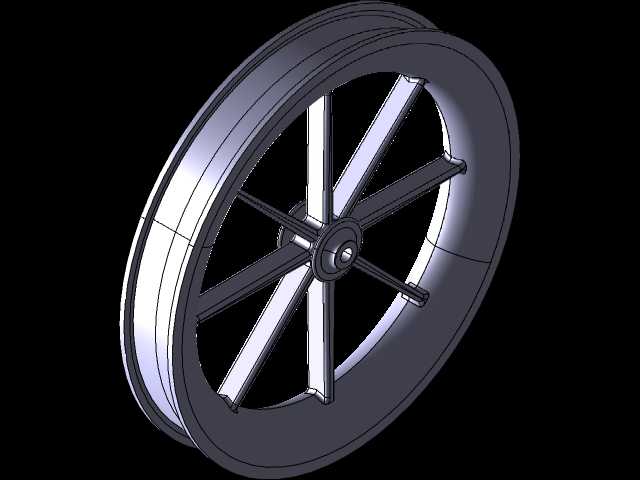

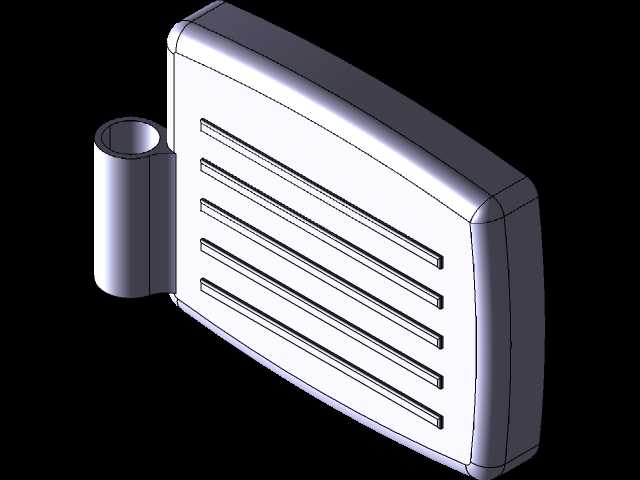

　　主车架的受力路径从座椅承载面分散到两侧车架立管，再传递到前后轮的安装支点，载荷传递路径清晰，没有应力集中的锐角结构，焊接位置都设置在受力较小的区域，提升整体结构的疲劳寿命，后轮的辐条采用均匀分布的结构，可均匀承受径向载荷，避免单根辐条受力过大出现变形，脚踏板的表面设置防滑纹理，避免脚部放置时打滑，脚踏的支撑臂采用加强筋结构，承受脚部踩踏的载荷时不会出现向下弯折变形。在细节设计上，后轮的手推圈位置与轮体保持安全间隙，避免使用者拨动手推圈时夹手，扶手的外侧做了圆弧包边，推行时陪护人员也可以握持扶手辅助转向，靠背的顶部设置有软性推把，方便陪护人员推行发力，推把的高度适配成年人站立时的手部自然下垂高度，长时间推行不会出现手臂酸胀的问题。整体结构没有冗余的装饰部件，所有外露结构都服务于功能需求，既控制了整体自重，方便使用者自行短距离挪动，也降低了生产制造的成本，适合批量生产推广。
