三角布局三链轮链条传动组件结构设计

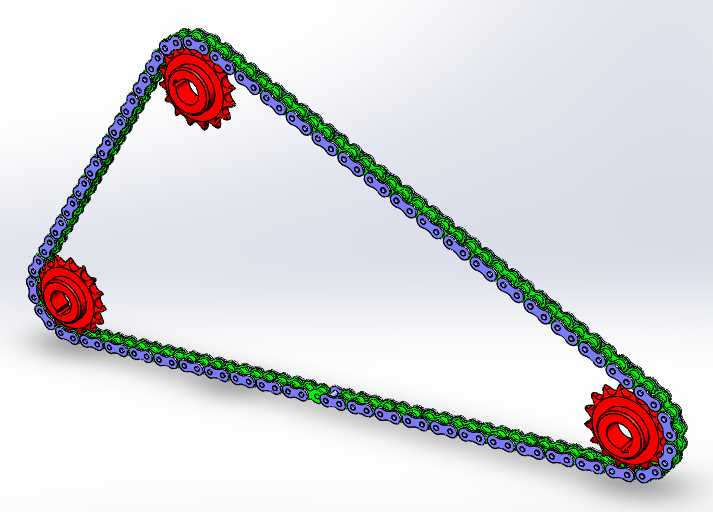

　　链传动作为机械传动系统中应用极广的动力传递形式，在输送设备、农业机械、轻工包装线、自动化分拣线等场景中承担着长距离、定传动比的动力输送任务，相比带传动不存在弹性滑动问题，相比齿轮传动对安装中心距的适配性更强，可在多轴间完成动力的同步传递，尤其适合多工位并行的设备布局需求。本次设计的三链轮三角布局链传动组件，针对常规两链轮链传动仅能实现平行轴间直线动力传递的局限，通过三个链轮的三角形点位排布，可在三个不同轴向位置的执行端之间完成动力同步分配，无需额外增加中间换向齿轮组，大幅简化多轴联动设备的传动链路结构。

　　从实际应用场景出发，这类三角布局链传动常出现在小型物料输送线的转角工位、多工位旋转工装的同步驱动单元、农业收获机械的分动箱输出端，以及轻工设备中需要三个执行辊同步运转的工位，比如包装机的送膜、拉膜、封切辊组同步驱动，或是小型分拣线的三个转角换向辊同步传动，能保证三个工位的线速度完全一致，避免因传动差速导致的物料拉扯、工位错位问题。设计过程中首先要确定三个链轮的安装点位边界，根据设备内部的安装空间预留，三个链轮的中心距需要匹配链条节距的整数倍，避免出现链条张紧后无法啮合的问题，本次设计中三个链轮采用相同齿数规格，保证三个输出端的转速完全一致，若有差速需求也可通过调整不同链轮的齿数比实现转速匹配。

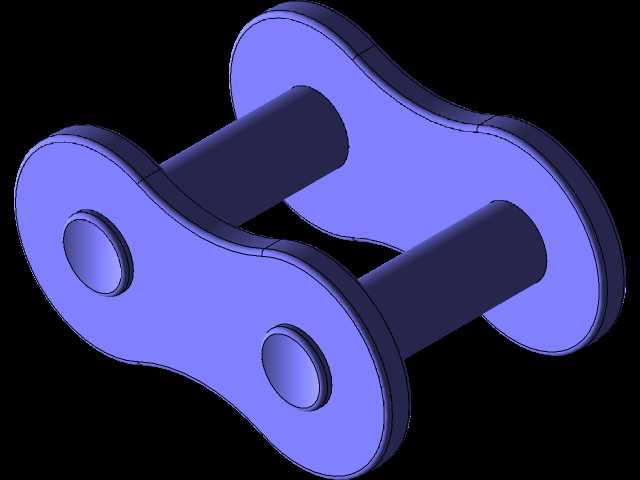

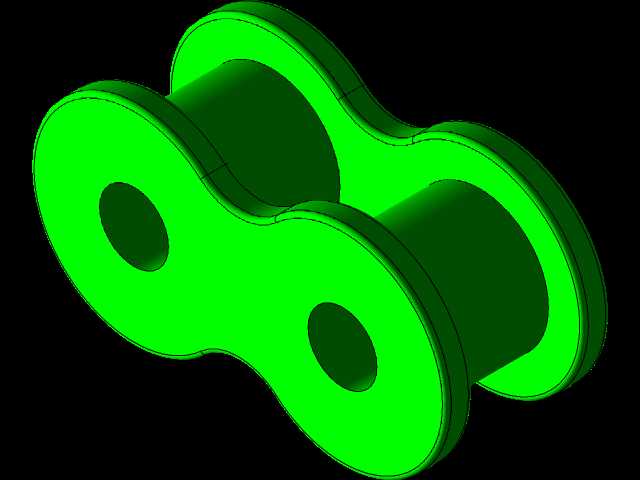

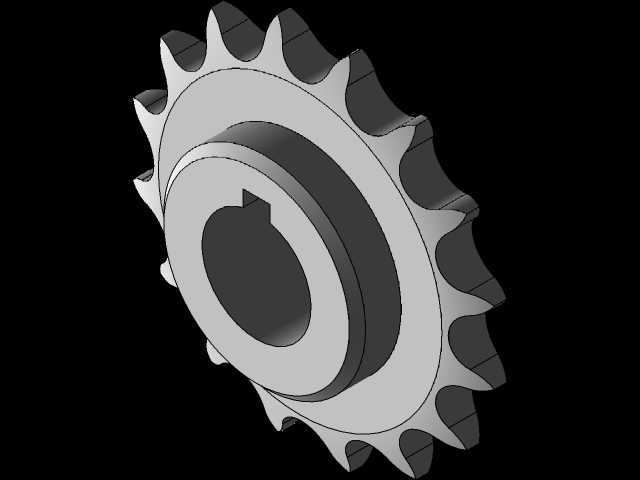

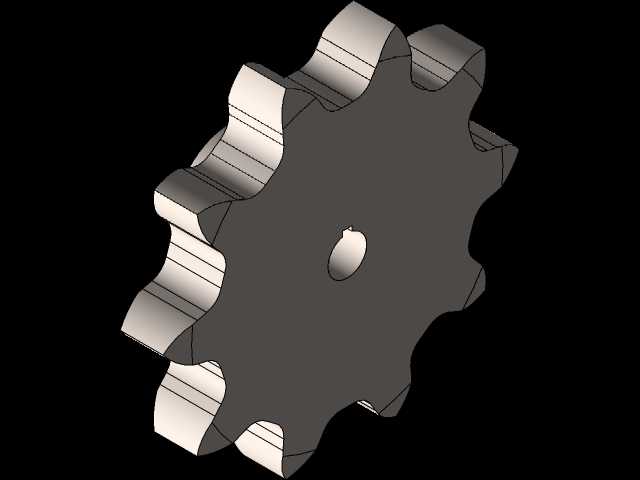

　　结构设计层面，链轮采用标准齿形设计，齿廓曲线符合滚子链链轮的啮合标准，保证与链条滚子的啮合间隙控制在合理范围，既不会因间隙过大出现跳齿脱链问题，也不会因间隙过小导致啮合卡滞、磨损加剧。链条采用标准滚子链结构，内外链板、销轴、滚子的配合间隙按照常规传动工况选取，可适配常规工况下的润滑需求，开放式布局的结构也方便后期运维时的链条润滑、张紧调整。三个链轮的安装轴位预留了标准轴孔与键槽位置，可直接与设备的输出轴、执行辊轴配合安装，轴端可加装挡圈或锁紧螺母完成轴向固定，避免运转过程中链轮出现轴向窜动。

　　安装边界方面，整套传动组件的外轮廓由三个链轮的中心距、链轮齿顶圆直径共同决定，设计时需要在链条的外侧预留不小于10mm的安全间隙，避免运转过程中链条剐蹭设备内部的走线、护板等结构，同时在链条的松边位置预留张紧机构的安装空间，可采用张紧轮或调整链轮中心距的方式完成链条张紧，补偿链条长期运转后的磨损伸长量。设计过程中需要校验链条的最小包角，三个链轮与链条的啮合包角均不小于120度，保证啮合齿数足够，避免出现载荷集中在少数齿位导致的齿面过早磨损、断齿问题。整套组件的所有零件均采用参数化建模方式完成，每个零件的尺寸可根据实际设备的载荷、转速、中心距需求快速调整，链轮的齿数、链条节距、中心距等参数均可直接修改后重新生成装配体，适配不同规格设备的传动需求，装配过程中按照实际装配顺序添加配合约束，可直接用于运动仿真，验证传动过程中是否存在干涉、跳齿等问题，提前排查设计缺陷，减少实际加工装配时的整改成本。

　　从功能特性来看，这套三角布局链传动组件可实现单动力输入、三端同步输出的传动效果，相比齿轮组传动的结构更简单，成本更低，对安装精度的要求也更宽松，适合中低速、载荷平稳的传动工况，在常规车间环境下长期运转的可靠性更高，运维难度更低，不需要频繁更换易损件，仅需定期补充润滑、检查链条张紧度即可维持正常运转。设计时也考虑了不同工况的适配性，若用于有腐蚀、高粉尘的工况，可对应更换不锈钢材质的链轮与链条，若用于高速工况可调整链轮齿形的加工精度、选用更高精度等级的链条，满足不同场景的使用需求。
