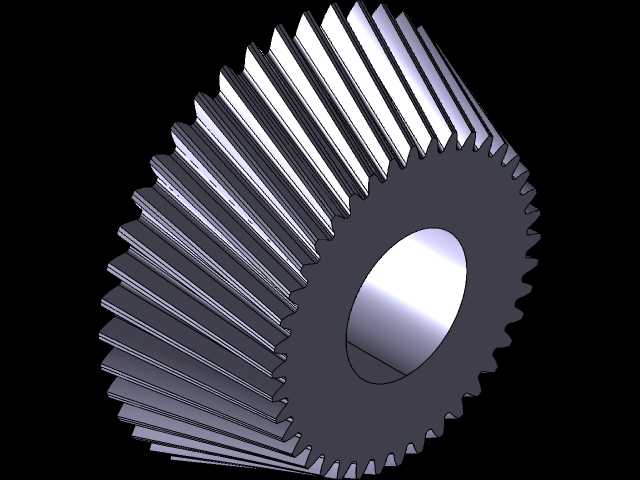

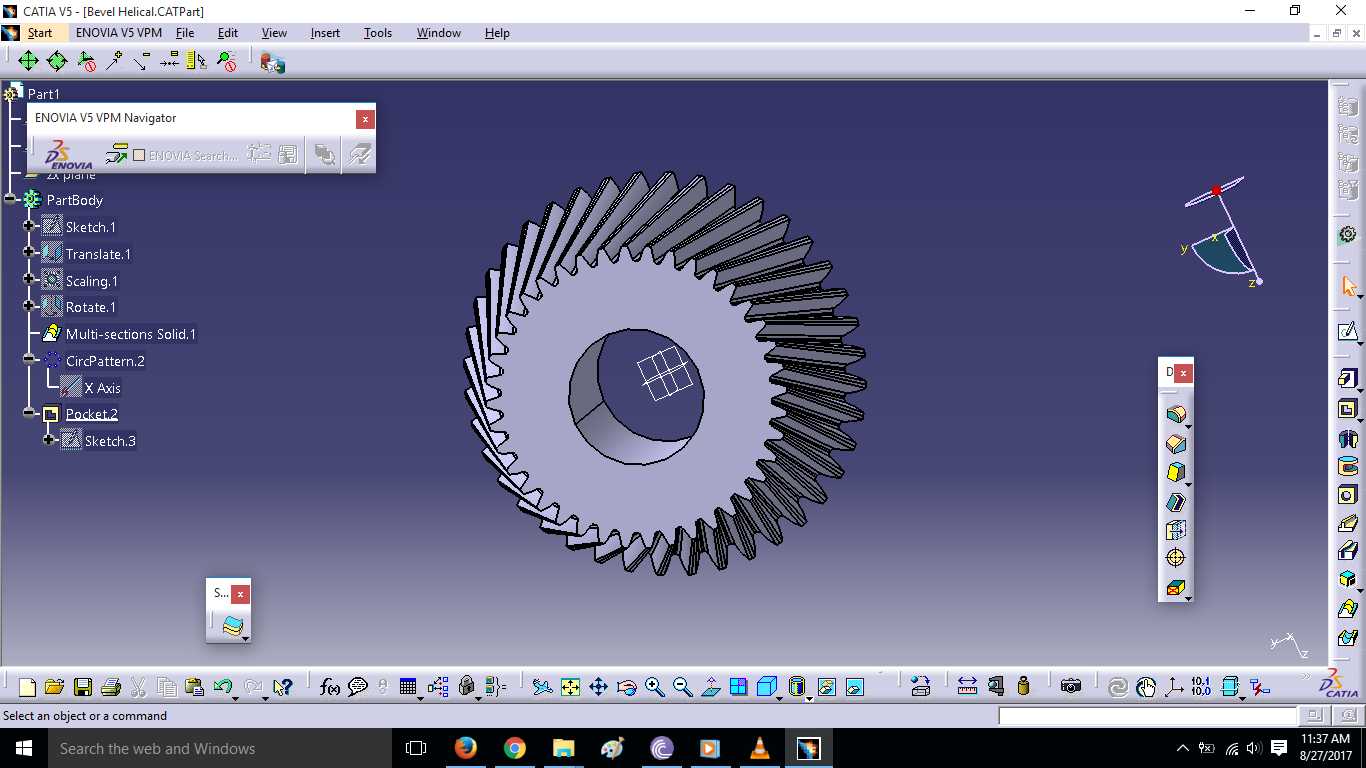

CATIA环境下螺旋锥齿轮建模渲染成果

　　螺旋锥齿轮作为相交轴传动场景下的核心承载零件，在重载、高转速的动力传递工况中有着不可替代的作用，常见于差速器总成、机床主轴传动箱、矿山设备减速单元、航空辅机传动机构等需要改变动力传递方向的部位，相比直齿锥齿轮，其轮齿呈螺旋状排布，啮合过程中轮齿是逐步进入接触再逐步脱离，重合度更高，传动过程的冲击、振动与噪声都能得到有效控制，承载能力也比同模数同齿数的直齿锥齿轮高出30%以上，适合连续运转的重载传动场景。做这类零件的三维建模时，首先要明确的是安装边界约束：这类齿轮通常成对使用，两轴的轴交角常规为90度，也有根据设备空间设计为非90度的特殊工况，建模前需要先锁定分锥角、节锥距、齿宽、安装距这些核心安装参数，

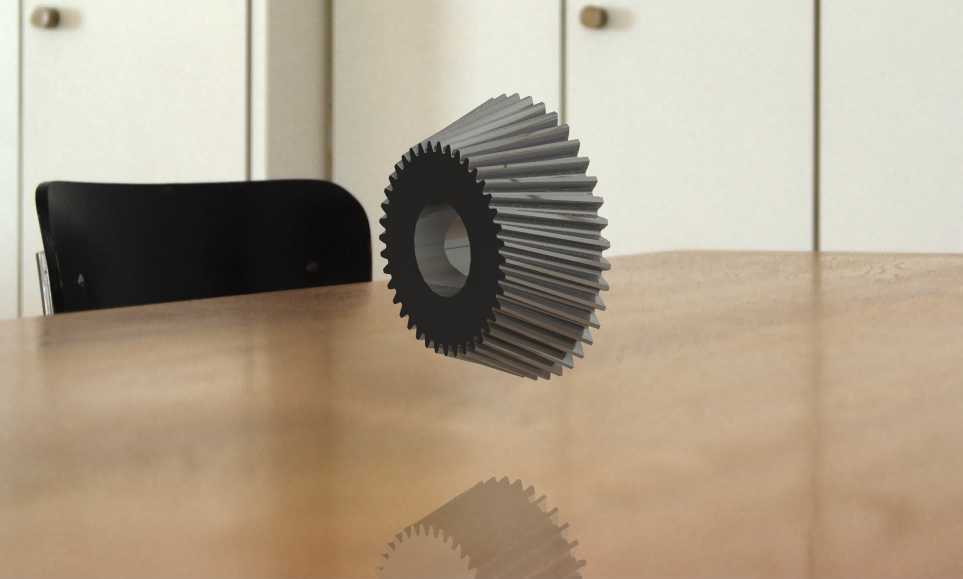

　　避免后续装配时出现啮合间隙异常、轮齿干涉的问题。轮齿部分的建模是整个工作的核心难点，不能用简单的拉伸或者扫掠敷衍，需要先建立齿坯的基准回转体，确定背锥、面锥、根锥的锥度参数，再根据齿制（是格里森制还是奥利康制）确定齿线的螺旋角、压力角参数，通过渐开线齿廓的方程驱动生成单个齿的齿面，再通过圆周阵列完成全部轮齿的构建，过程中要反复校验齿厚、齿顶高、齿根高的参数是否符合啮合要求，根切的校验也不能忽略，当齿数少于不根切最小齿数时要做对应的变位修正，否则实际加工出来的齿轮会出现齿根强度不足、啮合异响的问题。渲染环节的设置是为了更直观地验证轮齿的曲面连续性，以及装配后啮合位置的接触斑是否合理，通过赋予金属材质、设置真实的光影环境，

　　可以清晰观察到齿面的曲率变化，排查建模过程中出现的齿面扭曲、接缝不平顺的问题，比单纯的线框模式或者实体着色模式更容易发现曲面瑕疵。从实际应用的角度来说，这类齿轮的安装定位精度要求极高，轴向的定位偏差会直接改变啮合间隙，间隙过大会导致传动冲击、反向空程量大，间隙过小则会出现轮齿卡滞、润滑失效、运转温升过高的问题，建模时就要把轴向定位的轴肩尺寸、锁紧螺母的安装空间、轴承的配合位置都预留准确，不能只做齿轮本身的几何外形而忽略周边的安装边界。齿宽的设计也有讲究，通常取节锥距的1/3到1/4，过宽的齿宽并不会等比例提升承载能力，反而会因为小端齿厚过薄导致强度不足，同时加工时的刀具行程也会受限，提升加工难度与废品率。

　　轮齿的螺旋方向选择也和实际工况相关，要保证啮合时两轮的轴向力指向大端，这样在运转过程中轴向力会让两轮有互相脱开的趋势，避免轮齿因为轴向力楔紧导致磨损加剧，这一点在建模阶段就要确定好螺旋方向，不能搞反，否则实际装配后会出现轴承轴向载荷过大、寿命骤降的问题。另外，齿轮中心的内孔是和传动轴配合的核心部位，建模时要根据配合性质确定公差带，通常是过渡配合或者过盈配合，键槽的尺寸、位置也要符合对应的标准，保证扭矩传递的可靠性，内孔的倒角、齿端的倒角也不能遗漏，这些细节不仅是装配时的导向需要，也能去除加工毛刺、避免应力集中，提升零件的疲劳强度。在做三维建模的过程中，参数化的设计思路很重要，把模数、齿数、螺旋角、压力角、轴交角这些核心参数设置为可变量，后续需要调整传动比或者适配不同安装空间时，只需要修改对应参数就能快速生成新的齿轮模型，不需要从头开始构建，能大幅提升设计迭代的效率。渲染时的材质选择也要贴合实际加工后的状态，通常这类齿轮会采用渗碳淬火处理，齿面硬度达到HRC58-62，芯部保持足够的韧性，所以材质的粗糙度、反光度要对应热处理后的磨削表面状态，不要设置成过于光亮的镜面效果，那样不符合实际零件的表面特征，也不利于观察齿面的结构细节。
