相交轴传动用直齿锥齿轮结构设计

　　在各类需要实现相交轴动力传递的机械结构中，锥齿轮是应用极为广泛的基础传动零件，这类零件的齿面沿节锥面分布，能够将一根轴的旋转动力平稳传递到与其轴线呈一定夹角的另一根轴上，最常见的安装工况是两轴轴线呈90度垂直相交，当然在部分非标传动布局中，也可根据实际空间需求调整轴交角，适配不同的设备内部传动路径规划。从实际应用场景来看，这类锥齿轮常出现在差速器、机床分度头、小型农机传动箱、工业机器人关节传动模组、手持动力工具的传动端，甚至部分精密仪表的减速机构中，不同场景下对锥齿轮的载荷能力、传动精度、齿面硬度的要求存在明显差异，设计阶段需要结合实际工况做针对性的参数匹配。

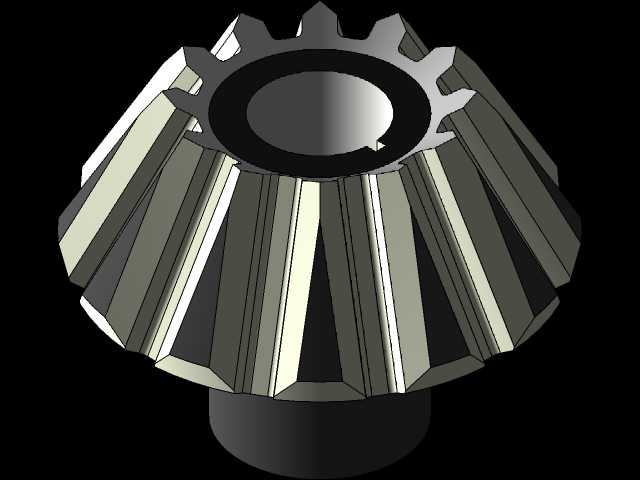

　　从功能特性上看，这款直齿锥齿轮的齿形沿节锥母线方向分布，相比螺旋锥齿轮，直齿结构的加工难度更低，装配时的轴向力更小，对支撑轴承的载荷要求更友好，适合中低速、中等载荷的传动场景，日常维护的门槛也更低。设计这类锥齿轮时，首先要确定的核心参数是节锥角，这个参数直接和两轴的传动比、轴交角绑定，当轴交角固定为90度时，两个配对锥齿轮的节锥角之和刚好等于90度，齿顶锥角、齿根锥角都需要在节锥角的基础上结合齿高参数做偏移计算，避免装配时出现齿顶干涉或者齿侧间隙不合理的问题。齿形部分采用渐开线齿廓，沿锥面方向的齿厚是逐渐收窄的，建模时需要注意分锥面上的模数才是标准端面模数，不能直接用圆柱齿轮的建模逻辑直接拉伸齿形，否则会出现齿形错位、啮合卡滞的问题。

　　从安装边界来看，这款锥齿轮的轮毂部分为同轴圆柱结构，中心设置通孔用于和传动轴配合，安装时需要保证齿轮的节锥顶点和配对齿轮的节锥顶点完全重合，否则会出现齿面接触偏载，运行时噪音增大，齿面局部磨损过快的问题。轴向定位通常依靠轴肩或者锁紧螺母实现，装配时需要调整好齿侧间隙，间隙过小会导致运转卡滞、润滑脂无法有效进入齿面啮合区，间隙过大则会出现传动回差，反向传动时的冲击明显，尤其在需要频繁正反转的传动场景中，齿侧间隙的控制精度会直接影响整个传动链的定位精度。齿轮的背部端面为垂直于轴线的平整定位面，和安装轴的轴肩贴合时需要保证端面跳动在公差范围内，避免齿轮运转时出现轴向窜动。

　　外形尺寸设计上，齿顶圆直径是最外围的安装边界尺寸，在做设备内部空间排布时，需要预留出足够的齿顶安全间隙，避免齿轮运转时和周边的箱体壁、其他传动零件发生刮碰。轮毂的轴向长度需要结合传动轴的配合长度设计，既要保证足够的配合接触面积传递扭矩，也要避免过长导致的空间浪费，键槽的尺寸需要根据传递的扭矩大小匹配标准平键规格，确保扭矩传递过程中不会出现键连接失效。齿面部分的设计需要考虑润滑需求，开式传动场景下齿面粗糙度要适当降低，便于润滑脂附着，闭式传动箱内的锥齿轮则可以适当提高齿面精度，降低运转噪音。

　　在实际选型替换时，首先要确认配对齿轮的齿数、模数、轴交角、齿顶高系数等核心参数完全匹配，不能仅靠外观尺寸近似就直接替换，否则即使能临时装配，也会因为齿形参数不匹配导致快速磨损。另外锥齿轮的安装支撑刚性也很重要，因为啮合过程中会产生径向和轴向的分力，如果支撑轴承的刚性不足，运转过程中轴的变形会导致齿面接触位置偏移，大幅缩短齿轮的使用寿命。对于需要正反转的传动场景，还要对齿面的两个受力面做同等的硬度和精度处理，避免单向磨损后反向传动精度骤降。
