带安装基座的多接口阀组传感集成组件

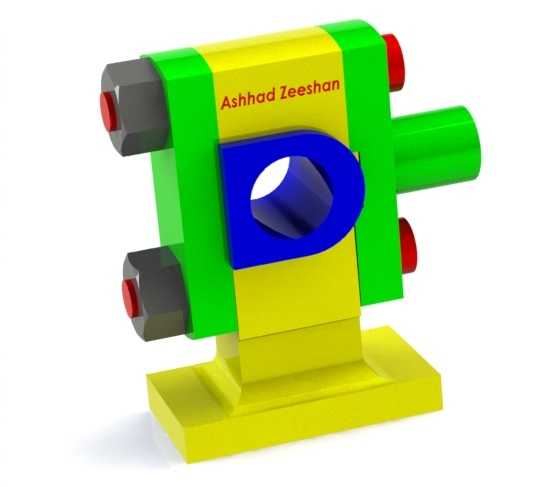

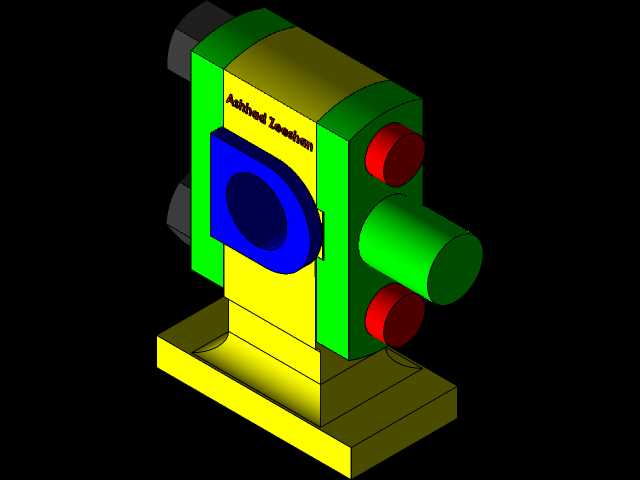

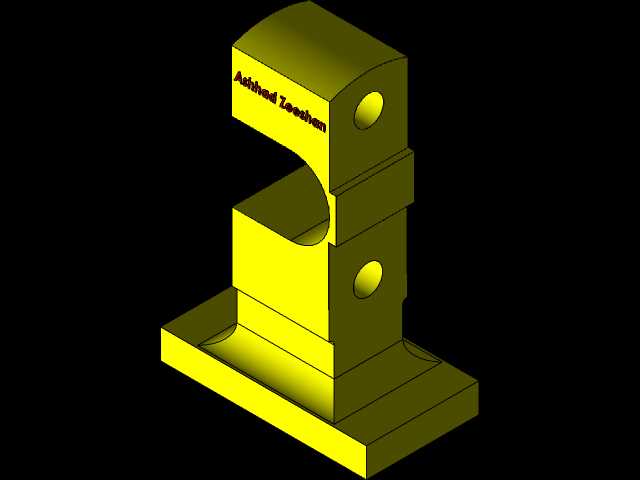

　　在工业流体测控、小型液压试验台以及实验室气路管控场景中，这类集成式阀组传感组件的应用十分普遍，它并非单一功能的传感元件，而是将流道转接、工况感知、安装固定功能整合为一体的模块化部件，能够大幅减少管路拼接带来的泄漏点，同时压缩整套测控单元的安装空间。从结构布局来看，组件底部的一体化安装基座是整个部件的承载基础，基座采用带延伸边的平板结构，安装面做了平面度处理，能够直接贴合设备安装面板或者机架基准面，不需要额外加装过渡垫板，基座的延伸边预留了足够的紧固件操作空间，在设备密集排布的机柜内部，不需要拆解周边管路就可以完成组件的拆装维护。主体阀块部分采用分层式结构设计，中间黄色区域为核心流道腔体，内部加工有纵横交错的连通孔道，

　　能够同时实现三路介质的通断转接，侧面伸出的绿色管状接口为标准快插接口适配端，接口外径做了公差分级，能够匹配常用规格的气动软管或者低压液压油管，接口根部做了圆弧过渡处理，避免管路弯折时出现应力集中导致的接口开裂。阀块两侧对称布置的两组紧固件为锁紧调节结构，螺栓头部的红色标识端为压力调节端，通过旋转螺栓可以调整内部阀芯的预紧力，从而适配不同压力等级的介质输送需求，螺栓与阀块的配合面加装了密封垫圈，能够在0.8MPa的工作压力下保证无外泄漏。正面蓝色的环形安装位是传感元件的嵌入槽，环形结构中间的通孔为介质引压通道，能够将阀块内部的介质压力直接传导至嵌入安装的传感芯体，环形槽的尺寸公差控制在0.02mm以内，

　　能够保证传感芯体安装后与阀块端面完全贴合，避免出现压力传导失真或者密封失效的问题。在实际选型应用中，这类组件的安装边界需要重点考量，整体横向宽度需要预留出两侧螺栓的操作空间，纵向高度要考虑底部基座安装后上方管路的弯曲半径，避免管路弯折角度过小影响介质流通效率。设计过程中，流道孔的加工工艺是核心难点，内部交叉孔的位置度偏差需要控制在0.05mm以内，否则会出现流道通流面积不足、介质残留无法排空的问题，尤其是在用于洁净气路或者腐蚀性介质输送的场景中，流道内壁还需要做抛光处理，降低介质残留带来的交叉污染风险。组件的材质搭配也经过了针对性优化，基座和主体阀块采用改性工程塑料材质，在保证结构强度的同时降低整体重量，

　　适合在轻量化要求较高的移动试验设备上使用，锁紧螺栓采用金属材质，能够承受反复调节带来的磨损，密封件采用耐油橡胶材质，能够兼容常见的液压油、压缩空气以及弱腐蚀性流体。在装配逻辑上，整个组件采用分层堆叠装配方式，先将内部阀芯、密封件依次装入阀块腔体，再将两侧的锁紧螺栓穿入安装孔调整到初始预紧位置，之后将传感芯体嵌入正面的环形安装位，最后将整个主体部分与底部基座通过定位销对齐后锁紧固定，整个装配过程不需要特殊工装，普通装配人员按照作业指导书就可以完成组装，后期维护时只需要拆解对应部位的紧固件就可以更换密封件或者传感芯体，不需要整体报废组件，能够有效降低设备的全生命周期使用成本。在实际工况运行中，这类组件能够同时完成介质通断控制、压力参数采集、管路转接三个功能，相比传统的分离式阀件、传感器、接头拼接的方案，整体体积能够缩小40%左右，管路连接点减少60%，泄漏风险大幅降低，尤其适合在安装空间紧凑、可靠性要求高的中小型自动化设备气液控制系统中使用。
