测绘作业用紧凑型激光雷达结构设计

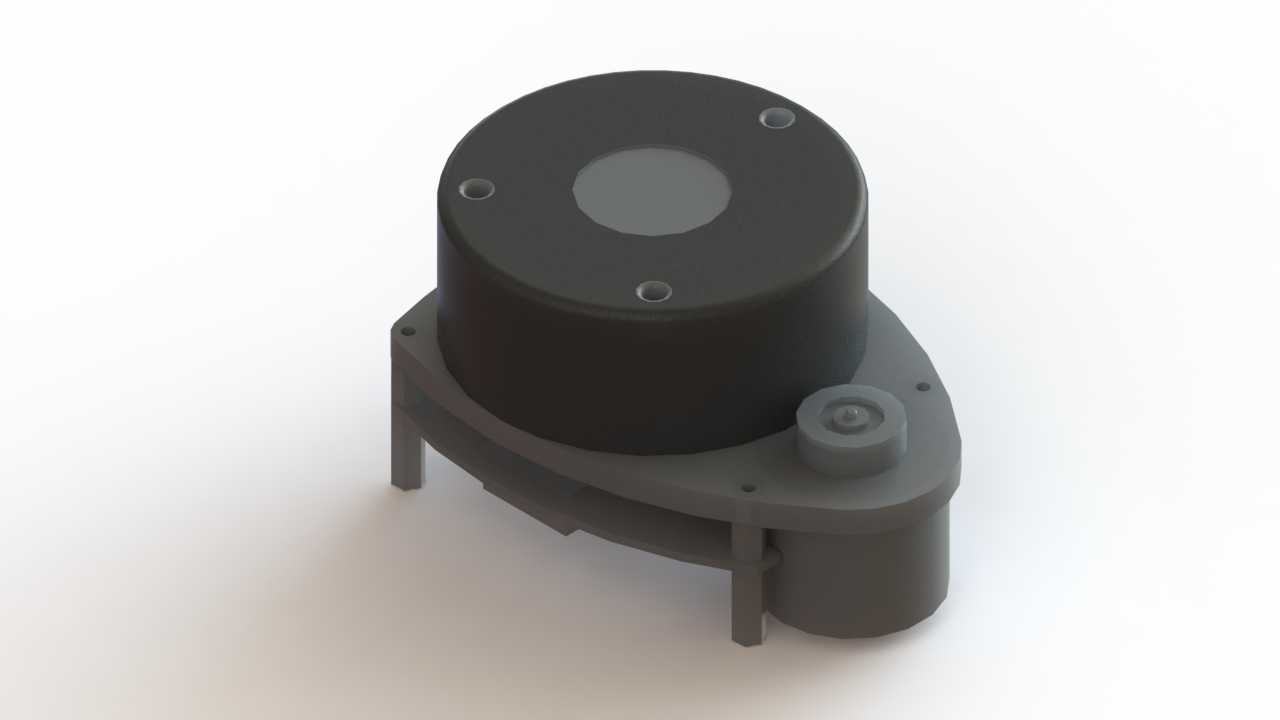

　　这款激光雷达的结构设计，最初是围绕室内外测绘作业的实际痛点展开的——常规测绘作业里，设备既要能在狭小的管廊、设备夹层里完成点位扫描，又要能在户外开阔场地稳定输出点云数据，不能因为结构冗余导致安装受限，也不能因为防护不足在多尘、轻微颠簸的作业场景下出现光路偏移。从结构布局来看，整机采用上下分层的堆叠设计，上部的圆形舱体集成了旋转扫描核心组件，舱体顶面预留的三个均布安装沉孔，是为了满足不同挂载场景的固定需求，不管是装在测绘移动小车上的立式支架，还是固定在三脚架顶端的转接板，都能通过这组孔位实现无偏置安装，避免额外设计转接件带来的同轴度误差。下部的偏心凸台结构是激光发射与接收模组的安装位，特意做了偏心布局而非同轴布置，

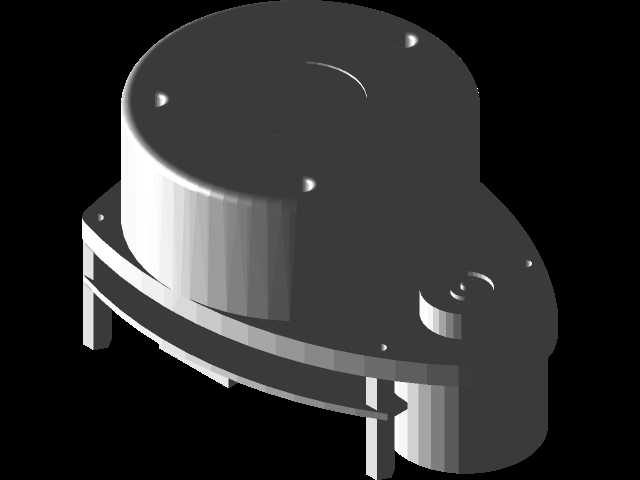

　　是为了缩短发射端到接收端的光路基线校准难度，同时给内部的信号处理电路板留出足够的布线空间，不会因为线束弯折挤压到光学组件的调节机构。底座延伸出的四个支脚结构，并不是单纯的支撑结构，每个支脚内侧都预留了走线槽位，供电与通讯线束可以从支脚内部的空腔引出，直接对接挂载设备的走线接口，避免线束外露在扫描旋转区域，长期作业时被旋转部件磨破绝缘层。在功能特性的匹配上，这款结构设计充分考虑了测绘作业的实际使用需求：旋转扫描组件的轴承安装位做了同轴度公差约束，装配后旋转端面的跳动量控制在极小范围内，避免扫描过程中因为旋转晃动导致点云分层；光学窗口的安装位做了台阶式密封槽，装配密封垫后可以阻挡测绘现场的粉尘、零星溅水进入光学舱，

　　不会因为镜头落灰导致测距精度下降。从安装边界来看，整机的最大外轮廓没有多余的突出结构，所有安装孔位都做了沉头处理，装配后紧固件不会突出设备表面，在狭小空间作业时不会剐蹭到周边的墙体或者设备管线；下部的支脚高度经过反复校核，既给底部的连接器留出了插拔空间，又不会因为支脚过高导致整机重心上移，在移动测绘平台上高速行进时不会出现晃动。设计过程中还特意规避了常规激光雷达结构的常见问题：比如旋转部件的走线没有采用普通的直连线束，而是在中心轴位置预留了滑环安装腔，不管是连续旋转扫描还是往复摆动扫描，都不会出现线束扭断的问题；外壳的所有接缝都做了错位止口设计，不用额外打密封胶就能实现基础的防尘效果，后期维护拆解时不会因为残胶难以清理。

　　针对测绘作业中经常需要快速拆装设备的需求，底座的支脚安装孔做了长圆形的余量设计，对接不同规格的安装板时，不用重新打孔就能调整安装位置，野外作业时能大幅缩短设备架设的时间。另外，上部舱体的顶面预留了圆形的校准基准面，设备初次安装或者长期使用后出现精度偏移时，可以直接靠这个基准面配合百分表完成旋转轴的同轴度校准，不用拆解外壳就能完成日常维护，对于经常在不同场地转场的测绘团队来说，能减少很多现场调校的工作量。整个结构没有多余的装饰性设计，所有的曲面、凸台、孔位都是围绕功能需求设置的，比如侧面的小凸台是状态指示灯的导光件安装位，不用在外壳上开大的开孔就能观察设备的运行状态，同时保证外壳的结构完整性；外壳的壁厚做了均匀化处理，注塑或者机加工时不会出现壁厚不均导致的变形，批量生产时的良率能得到有效控制。
