内燃机活塞结构三维设计模型

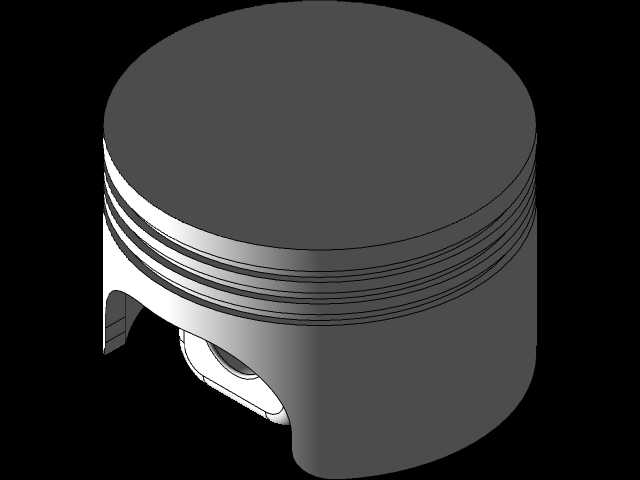

　　活塞作为内燃机核心往复运动部件，直接决定动力输出效率与整机运行可靠性，其设计需要兼顾热负荷承载、往复运动惯性控制、燃烧室密封、运动导向多重需求，在车用动力、通用小型汽油机、柴油机、空压机等往复式动力设备中均为核心受力部件。该活塞模型采用典型的内燃机活塞结构布局，头部设置多道环槽结构，用于安装气环与油环，气环负责密封燃烧室高压燃气，避免燃气下窜至曲轴箱造成功率损失，油环则负责刮除气缸壁面多余润滑油，防止机油窜入燃烧室参与燃烧造成积碳与排放超标。环槽的宽度、深度与间距均按照常规内燃机密封环的安装尺寸设计，环槽侧面的平面度要求在建模时做了基准约束，保证活塞环安装后侧面贴合均匀，避免环组卡滞或密封失效。活塞裙部采用变椭圆型线设计思路，

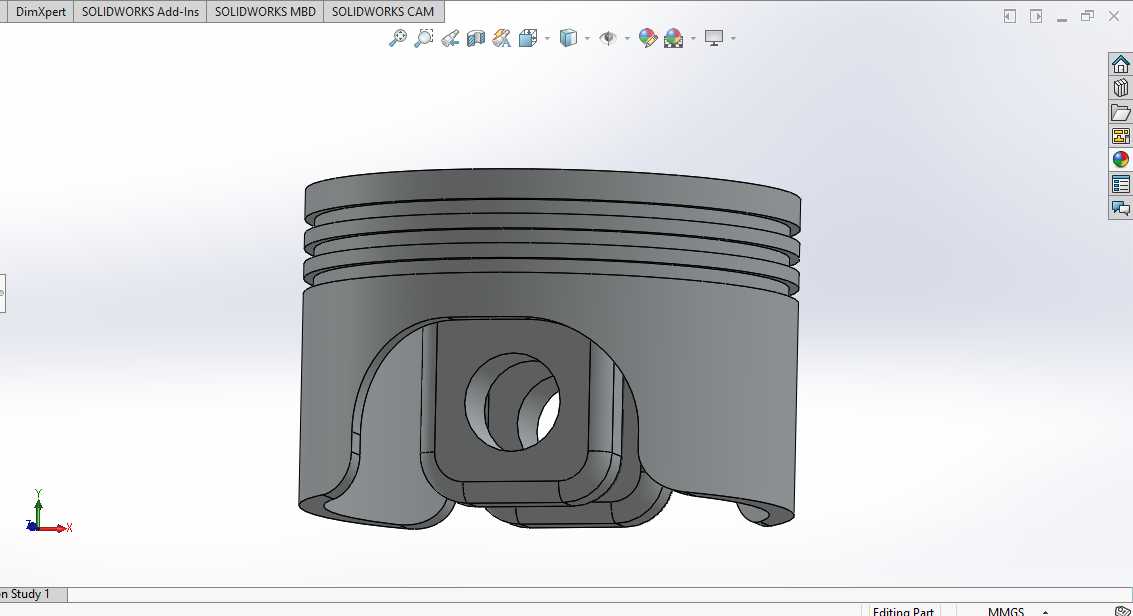

　　建模时预留了热膨胀余量，常温状态下裙部截面为椭圆，长轴垂直于活塞销孔轴线方向，当发动机工作达到正常工作温度时，活塞裙部因热膨胀变为正圆，与气缸壁实现均匀贴合，既避免冷态敲缸，也防止热态拉缸。裙部下端的缺口结构是为了避让曲轴连杆机构运动轨迹，避免活塞运行到下止点时与曲轴平衡块或连杆大头发生运动干涉，这一细节在建模时通过运动包络校核做了边界确认，保证全行程运动无干涉。活塞销孔采用同轴通孔设计，用于安装活塞销，实现活塞与连杆小头的铰接连接，销孔内侧设置了挡圈槽，用于安装孔用弹性挡圈，限制活塞销的轴向窜动，避免销子窜出刮伤气缸壁面。销孔与活塞头部的连接位置设置了加强筋结构，用于分散燃气爆发压力产生的应力，避免销孔座位置因应力集中出现开裂，

　　这一结构在高增压柴油机设计中尤为关键，直接决定活塞的疲劳寿命。从安装边界来看，活塞的外径与气缸内径为间隙配合，配合间隙根据不同材质与工作温度区间通常控制在0.03-0.15mm范围内，建模时严格按照配合公差要求做了尺寸约束，活塞总长度需要满足行程范围内的导向需求，避免活塞在上止点位置时裙部脱出气缸造成导向失效。活塞顶部的燃烧室形状在该模型中采用平顶设计，适用于多数预燃室式柴油机与通用汽油机，平顶结构的热负荷分布更均匀，加工工艺性更好，若适配直喷式柴油机可在顶部调整凹坑造型，该模型的参数化结构支持快速修改顶部造型以匹配不同燃烧室设计需求。在实际工程应用中，活塞的材质通常选用共晶铝硅合金，部分高负荷柴油机采用铸铁顶铝裙组合结构，

　　建模时的壁厚设计充分考虑了铸造与锻造工艺的成型需求，头部壁厚满足热流传递要求，避免局部过厚造成热积点引发材料热疲劳，裙部壁厚在保证刚度的前提下尽可能减重，降低往复运动惯性力，减少曲轴连杆机构的负荷。活塞环槽的位置距离顶面的高度需要满足火力岸高度要求，避免第一道环槽温度过高造成活塞环结胶失去弹性，这一尺寸在建模时按照热负荷分布规律做了合理分配，保证第一道环槽工作温度控制在材料允许范围内。销孔的内径尺寸与活塞销为过渡配合，工作状态下因活塞热膨胀销孔与销子转为间隙配合，保证铰接运动灵活，销孔的同轴度、圆柱度公差在建模时通过基准轴约束做了控制，避免装配后出现偏磨。该模型的结构设计覆盖了常规内燃机活塞的所有核心特征，可用于结构教学、运动仿真、装配干涉校核等场景，建模过程中所有特征均采用参数化驱动，修改关键尺寸即可快速适配不同缸径、不同行程的内燃机设计需求，减少重复建模工作量。
