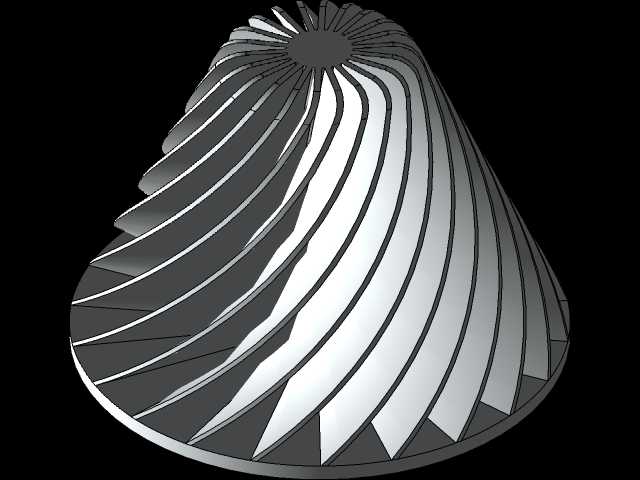

扭曲锥面导流结构参数化设计实例

　　做流体输送类设备的导流段设计时，经常会遇到需要兼顾锥面导流效率与流体旋流导向的需求，这类扭曲锥面结构最早是在离心式风机出口导流段、旋流分离器进料段的项目里接触到的，当时为了让流体在锥面收缩过程中形成稳定的周向旋流，减少流道内的紊流损耗，前前后后改了七版曲面造型才达到流场仿真的压降要求。很多刚接触曲面建模的工程师容易把这类结构当成单纯的外观造型件，实际上它的每一条棱线的扭转角度、片体的厚度变化，都直接对应设备运行时的流体阻力、颗粒冲刷磨损速率，在粉体输送的旋风料斗、农业机械的风选导流通道、甚至部分冷却塔的布水器导流锥里，都能看到这类结构的变体。

　　设计这类结构的时候，不能直接用实体扭转命令一次成型，首先要确定上下两个端面的边界约束：下端面是大直径的安装配合面，需要和下游的管道或者设备入口做同轴配合，安装止口的公差要选h7级的间隙配合，方便现场装配时的对位，上端面是小直径的出料或者出风端，要和上游的旋流发生装置的出口对齐，两个端面的同轴度公差要控制在0.05mm以内，不然扭转后的片体接缝处会出现阶差，流体经过时就会产生局部涡流。之前做粮食风选机的导流锥时，一开始没控制好上下端面的相位角，扭转后的叶片导程偏差了12度，做出来的样机风选时轻重杂质的分离效率直接掉了18%，后来重新调整了螺旋线的导程参数，把每一片扭曲肋板的导程和锥面的母线斜率做了关联，才让整个流道内的气流速度场分布均匀度达到了设计要求。

　　建模过程中，首先要绘制两个端面的基准草图，大端的外圆尺寸要匹配对接设备的接口通径，小端的尺寸根据流量收缩比确定，一般收缩比在0.3-0.6之间的时候，旋流的稳定性最好。之后在两个端面之间绘制引导螺旋线，螺旋线的圈数不能太多也不能太少，圈数过多会增加流体的沿程阻力，圈数太少又没法形成足够的旋流强度，常规工况下0.75-1.2圈的扭转角度是比较合理的区间。接下来用曲面放样命令生成基础锥面，再按照肋板的数量在圆周方向阵列引导线，这里要注意肋板的厚度是从大端到小端逐渐递减的，因为越靠近小端流体的流速越高，肋板过厚会挤占流道的有效通流面积，大端的肋板厚度可以取3-5mm，小端收窄到1.5-2mm，同时肋板和锥面的交接处要做R2-R3的圆角过渡，避免应力集中，也减少流体在夹角处的积料问题。

　　这类结构的安装边界也有明确的要求，大端的安装法兰要预留足够的螺栓孔位，螺栓孔的中心圆直径要比锥面大端的外圆大20-30mm，方便扳手操作，安装时要保证整个扭曲锥的轴线和上下游设备的管线同轴，偏角不能超过1度，不然旋流中心会偏移，直接影响导流效果。如果是用在有磨损的工况，比如粉体输送、矿浆导流的场景，肋板的迎风面还要做堆焊耐磨层的设计预留，建模时要在肋板表面留出1.5mm的耐磨层厚度余量，不然后期做表面处理的时候会导致流道尺寸超差。另外要注意，这类扭曲结构不能用等壁厚的抽壳命令直接生成，因为扭转过程中曲面的高斯曲率是不断变化的，等壁厚抽壳会在局部曲率大的位置出现壁厚不均的问题，正确的做法是先做内流道的曲面，再按照不同位置的壁厚要求做偏置曲面，最后缝合生成实体，这样加工出来的零件壁厚偏差才能控制在0.2mm以内，不管是用3D打印做样机，还是开模做注塑件、或者钣金拼接做大型导流件，都能满足尺寸精度要求。

　　很多工程师在做这类结构的仿真分析时，容易忽略肋板的扭角对出口流场的影响，实际上每一片肋板的出口安装角，直接决定了流体离开锥面时的切向速度和轴向速度的比值，这个比值如果和下游设备的进口要求不匹配，哪怕曲面做的再光滑，整个系统的运行效率也上不去。之前做一个小型旋风除尘器的内导流锥时，一开始把肋板的出口安装角设成了30度，结果除尘器的阻力比设计值高了220Pa，后来把安装角调整到18度，同时把肋板的数量从16片减到12片，阻力直接降到了设计范围内，除尘效率还提升了4个百分点。这类结构的设计没有固定的参数模板，所有的尺寸、扭角、肋板数量都要结合具体的工况流量、介质特性、安装空间来调整，建模时要把所有的参数都做成可驱动的参数化变量，方便后续根据仿真结果快速调整，不用每次都重新绘制草图。
