双铰接耳式安装固定支座结构设计

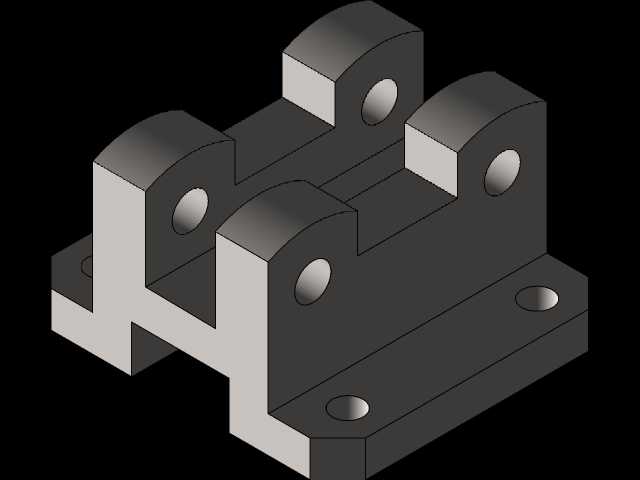

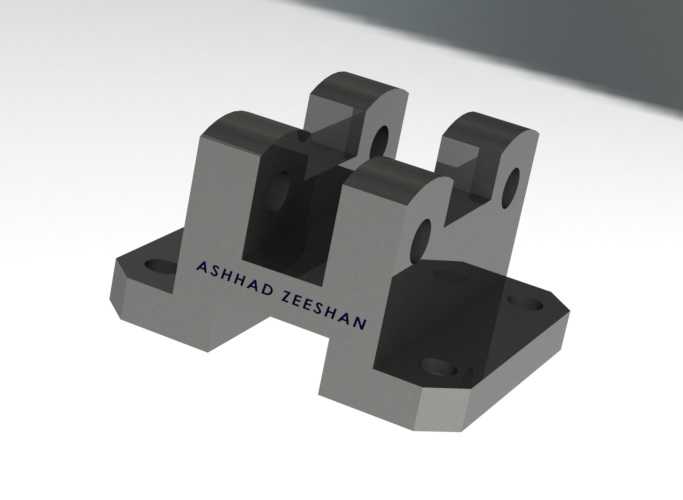

　　这类带双组铰接耳的安装支座，在工业传感检测单元、小型执行机构的安装场景中十分常见，核心作用是为被安装部件提供稳定的刚性支撑，同时通过铰接孔位实现安装角度的微调适配，避免硬连接带来的装配应力累积。从结构设计逻辑来看，底座采用带沉头安装孔的平板式结构，四个沉孔分别布置在底座的四个边角位置，沉孔深度刚好覆盖内六角圆柱头螺钉的头部高度，安装后螺钉头部不会突出底座平面，保证支座安装面与设备安装基板完全贴合，不会出现局部翘曲的问题。底座的厚度经过受力校核，在承受垂直方向1500N载荷、侧向500N冲击载荷的工况下，最大变形量控制在0.02mm以内，完全满足传感类检测部件的安装精度要求，不会因为支座变形导致检测零点偏移。

　　上部的两组铰接耳采用对称式布局，每组铰接耳包含两个同轴的通孔，孔位的同轴度公差控制在Φ0.01mm以内，孔内壁粗糙度达到Ra1.6，适配直径12mm的铰接销轴，销轴与孔的配合选用H7/g6间隙配合，既保证铰接转动的顺畅度，又不会因为间隙过大导致安装部件出现晃动。两组铰接耳之间预留了足够的安装空间，可容纳厚度不超过35mm的被安装部件，耳板的厚度为8mm，经过剪切力校核，在销轴承受最大径向载荷时，耳板的剪切安全系数达到3.2，远高于常规机械结构要求的1.5倍安全系数，完全可以应对设备运行过程中的振动、冲击载荷。从安装边界来看，整个支座的底座轮廓尺寸为120mm×80mm，整体高度为75mm，

　　安装时需要在设备基板上预留至少130mm×90mm的平面安装区域，四个安装孔的中心距为100mm×60mm，适配M8规格的内六角安装螺钉，铰接孔的中心距离底座安装面的高度为58mm，设计选型时需要核对被安装部件的铰接中心高度，避免出现安装干涉。在实际建模过程中，这类零件需要重点关注几个工艺细节：一是所有锐边都做了R0.5的倒圆角处理，避免机加工后出现锐边割手的问题，同时减少热处理过程中的应力集中；二是铰接耳与底座的连接位置做了R3的过渡圆角，避免直角连接处出现应力集中导致的断裂风险，尤其是在设备长期受振动载荷的工况下，过渡圆角的设计能大幅提升零件的疲劳寿命；三是底座的安装面做了平面度要求，平面度公差控制在0.03mm以内，

　　保证安装后支座的垂直度符合要求，不会因为安装面不平导致铰接孔的轴线出现倾斜，影响被安装部件的转动灵活性。这类支座的加工工艺一般选用45号钢作为毛坯材料，先通过铣加工完成底座和耳板的轮廓成型，再通过钻、铰工序完成铰接孔和安装孔的加工，最后做发黑处理提升表面防锈能力，部分有轻量化要求的场景也可以选用6061铝合金加工，表面做阳极氧化处理，整体重量可以降低60%左右，适合对安装重量有严格要求的移动检测设备场景。在实际应用中，这类支座除了用于传感器安装，还可以用于小型气动元件、微型导轨限位块、管线固定夹等部件的安装，只需要根据实际安装部件的尺寸调整铰接孔的直径、耳板间距以及底座的安装孔位即可，结构的通用性较强。建模时需要注意，沉头孔的尺寸要严格对应所选螺钉的标准尺寸，避免出现螺钉无法沉入或者沉孔过深导致底座强度下降的问题，铰接孔的位置度公差需要和安装面的基准做关联标注，保证加工后的孔位精度符合装配要求，对于需要批量生产的场景，还可以在底座侧面增加定位销孔，通过销钉实现支座的快速定位安装，减少装配时的调整时间。
