传感器用双孔连接金属固定支架结构

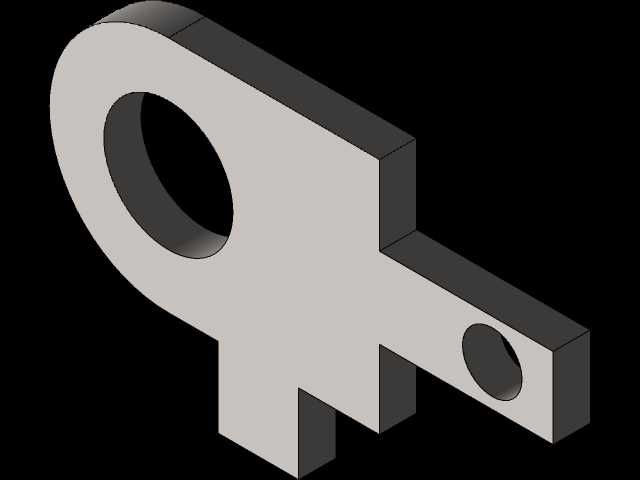

　　这类带双安装孔的金属支架，多配套在工业检测类传感器的安装工位上，常见于自动化生产线的物料到位检测、设备行程限位、工件位置校准场景中，作为传感器与设备机架之间的连接承载结构，承担定位支撑、抵消设备运行振动、保证传感器检测位姿稳定的作用。从结构形态来看，主体采用一体化铣削成型的金属坯料加工，大直径端的通孔用于穿装锁紧螺栓，将支架整体固定在设备的安装基准面上，孔壁做了倒角处理，避免螺栓装配时刮伤螺纹镀层，同时能在装配时引导螺栓快速对中，减少现场安装的调整时间。延伸臂末端的小孔用于固定传感器本体，孔位与主体大孔的中心距经过严格公差控制，保证传感器安装后检测端面与被测工件的距离处于有效检测量程内，

　　不会因为支架的加工误差导致检测信号丢失或者误触发。设计阶段首先要考虑安装边界的适配性，这类支架通常用在设备内部走线空间紧凑的位置，所以整体外轮廓没有多余的突出结构，主体块的厚度根据承载的传感器重量做匹配，常规配套接近式、光电式小型传感器的支架，主体厚度控制在5-8mm区间，既不会因为过薄导致锁紧后出现形变，也不会因为过厚占用过多安装空间，影响周边管线的排布。延伸臂的宽度做了收窄处理，在保证结构刚性的前提下，减少支架本身对传感器检测光路或者感应范围的遮挡，尤其是配套光电传感器时，臂身的侧面做了平面度处理，不会出现反光毛刺干扰传感器的信号接收。底部的定位凸台是结构设计的关键细节，凸台的尺寸与设备机架上的预制定位槽做间隙配合，

　　装配时可以直接将凸台卡入槽内完成预定位，不需要操作人员手扶支架即可拧紧紧固螺栓，大幅提升产线装配或者后期设备维护的更换效率。凸台的高度控制在2-3mm，既能够满足定位防转的需求，也不会因为凸台过高导致支架与安装面之间出现缝隙，影响锁紧后的稳定性。从实际使用场景来看，这类支架常应用在包装机械的物料计数工位、输送线的工件到位检测工位、机床加工的行程限位工位，不同工位的使用环境对支架的表面处理有不同要求，普通室内干燥工位采用常规的发黑处理即可防锈，在有切削液喷淋的机床工位则需要做镀镍处理，提升耐锈蚀能力，在食品加工有冲洗要求的工位则会采用304不锈钢材质加工，满足卫生级防护要求。建模过程中需要重点关注两个安装孔的同轴度、

　　孔端面与支架安装基准面的垂直度，这些形位公差直接影响后续传感器安装后的检测精度，如果大孔的端面与安装面不垂直，螺栓锁紧后支架会出现偏斜，导致末端的传感器检测方向偏离预设位置，出现检测漏项的问题。另外延伸臂与主体块的连接位置做了圆角过渡，避免应力集中，在设备长期运行产生振动的工况下，不会因为应力集中导致连接位置出现疲劳断裂，延长支架的使用寿命。在做安装边界校核时，需要预留足够的扳手操作空间，大孔周边的平面区域要满足套筒扳手的旋转半径要求，避免现场装配时扳手无法到位，导致螺栓锁紧力矩不足，设备运行过程中支架出现松动移位。这类支架虽然属于小型五金配件，但在传感检测系统中起到的作用至关重要，支架的结构稳定性直接决定了传感器检测数据的可靠性，很多现场出现的传感器误报警问题，追根溯源都是支架选型不当或者安装结构设计不合理，导致运行过程中支架移位、形变，使得传感器的检测位姿发生变化。设计这类支架时不能只考虑静态的尺寸匹配，还要结合设备运行的振动频率、现场的环境腐蚀因素、后期维护的拆装便捷性做综合考量，比如在振动幅度较大的冲压设备工位，支架的厚度需要适当增加，同时可以在安装面之间加装减震垫片，避免长期振动导致螺栓松动；在需要频繁调整传感器位置的工位，可以将大孔设计成长条孔形式，方便调整支架的伸出长度，适配不同的检测距离要求。
