自行车车头碗组旋转连接结构设计

　　这套结构对应自行车前叉与车架头管的衔接部位，是骑行转向系统里的核心承载部件，日常通勤、山地越野、公路竞速等所有自行车品类的转向动作，都要依托这套结构完成力的传导与旋转支撑。很多新手装车时容易忽略这个部位的精度，实际骑乘中出现的转向卡滞、车头旷量、转向异响，九成以上都和这个部位的配合公差、安装预紧度设置不当有关。

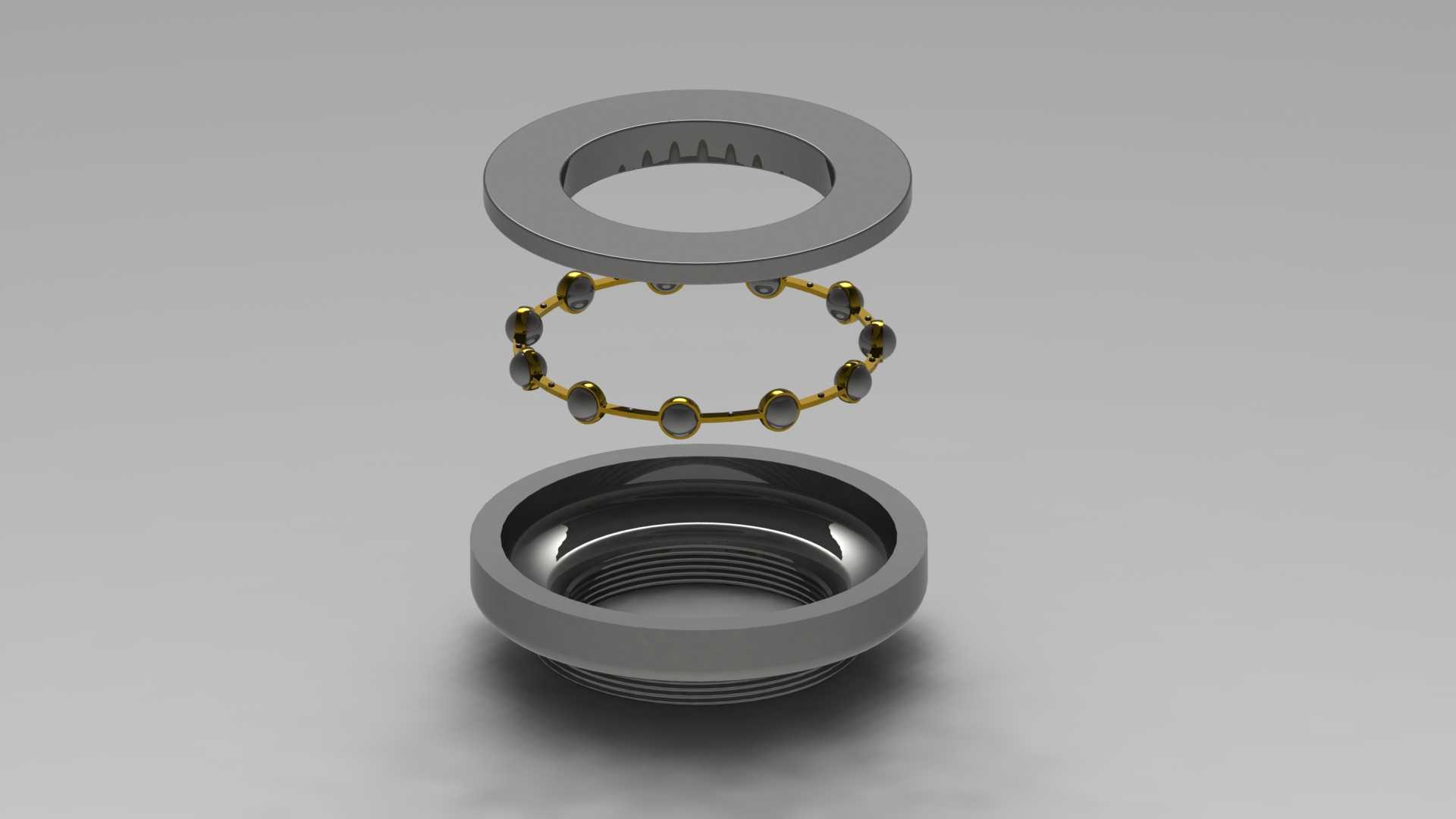

　　从功能逻辑上看，这套结构需要同时承担两个核心作用：一是承接骑行过程中前叉传递来的路面冲击，包括过减速带的垂向冲击力、过弯时的侧向载荷、制动时的纵向惯性力，所有载荷都要通过这套结构分散到车架头管上，因此上下两个压碗的配合面必须做足够的接触强度设计，避免长期受载出现压痕凹陷；二是提供低阻力的旋转自由度，保证车把转向时顺滑无卡顿，内置的滚珠滚道结构要保证滚动体在滚道内均匀受力，不能出现局部应力集中导致的滚动体卡滞、滚道点蚀问题。

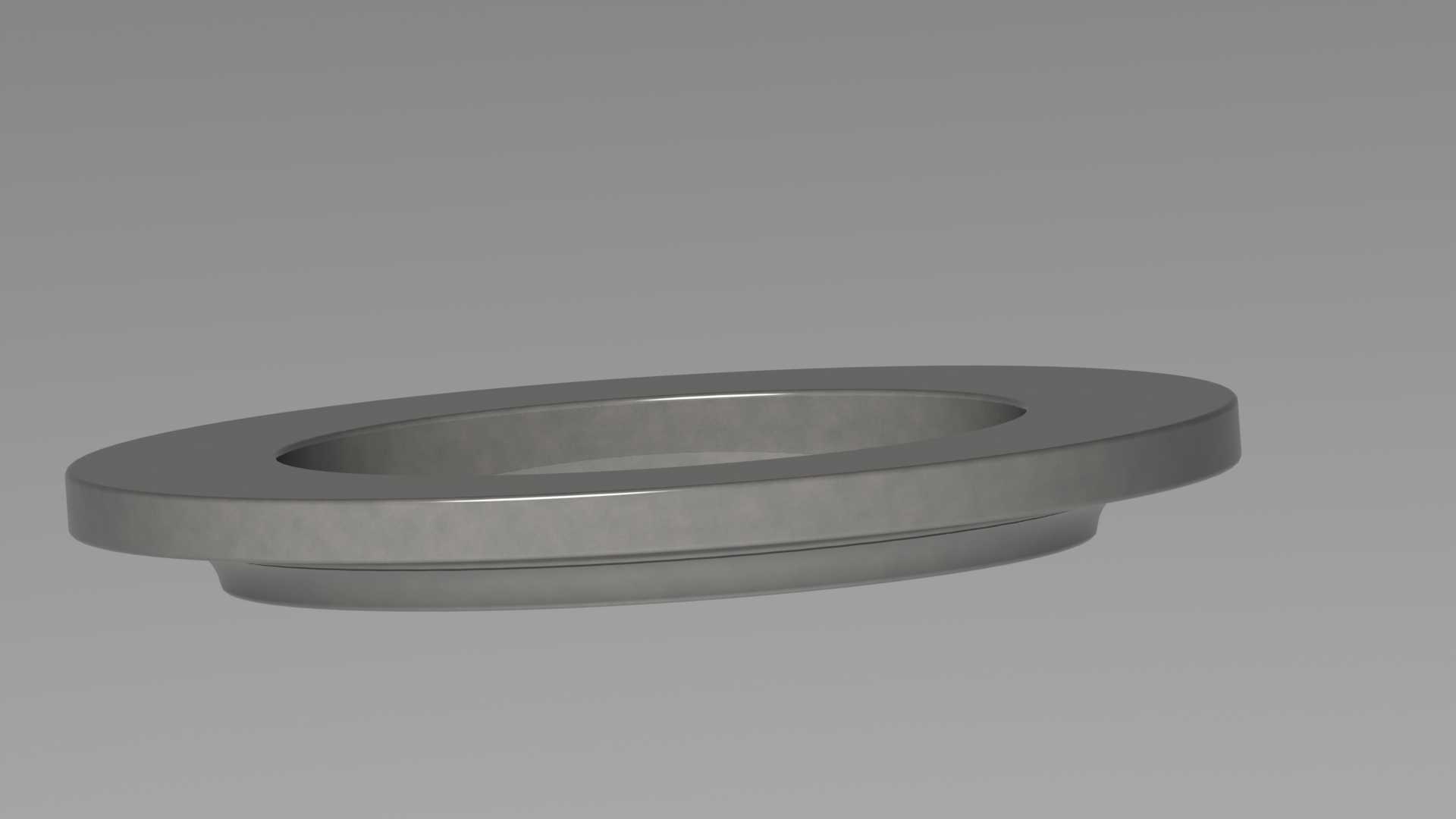

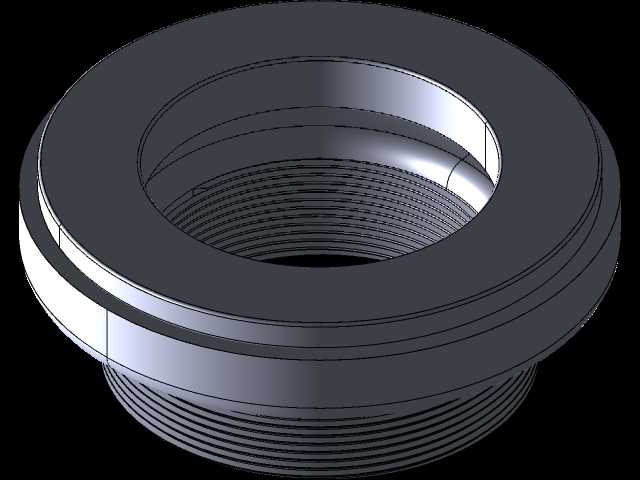

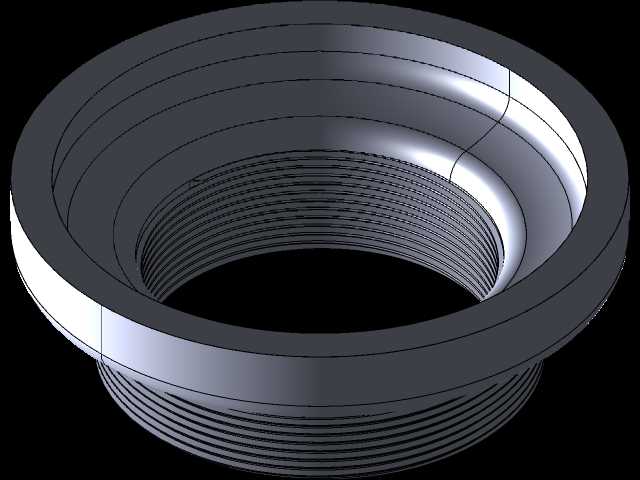

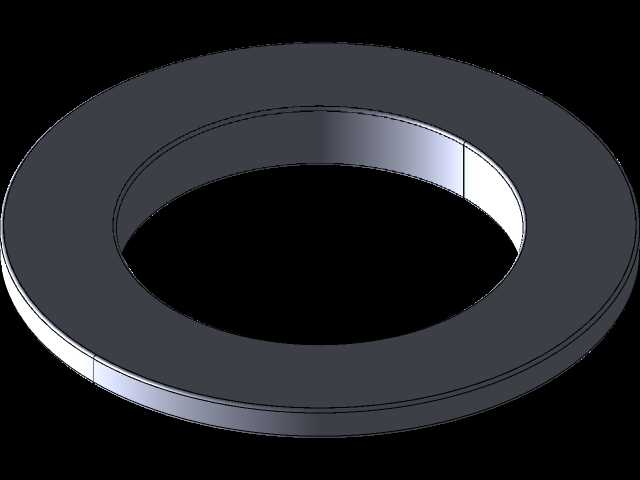

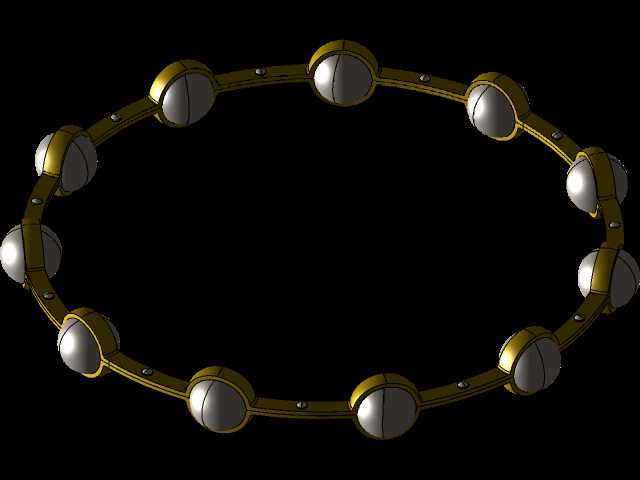

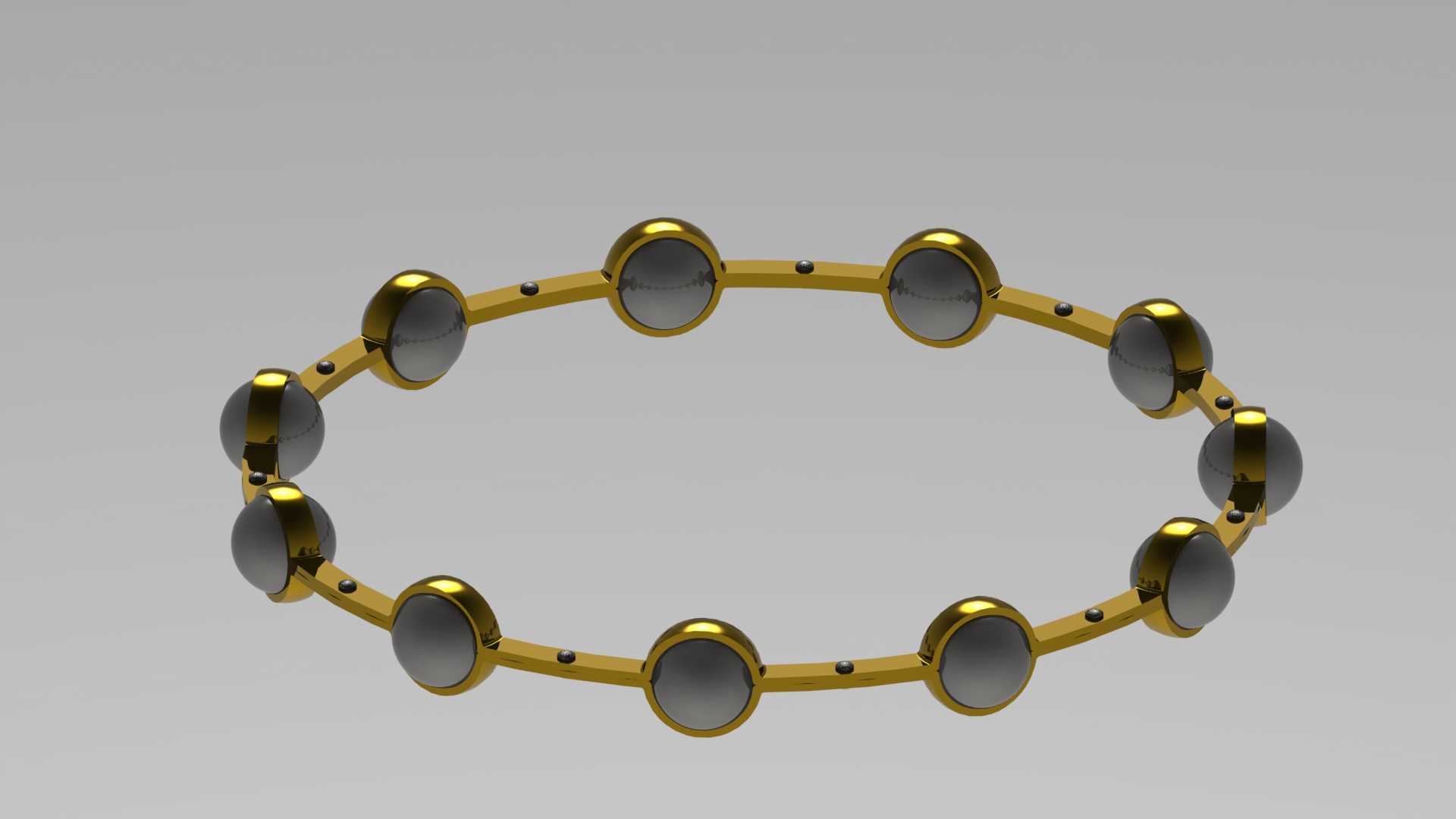

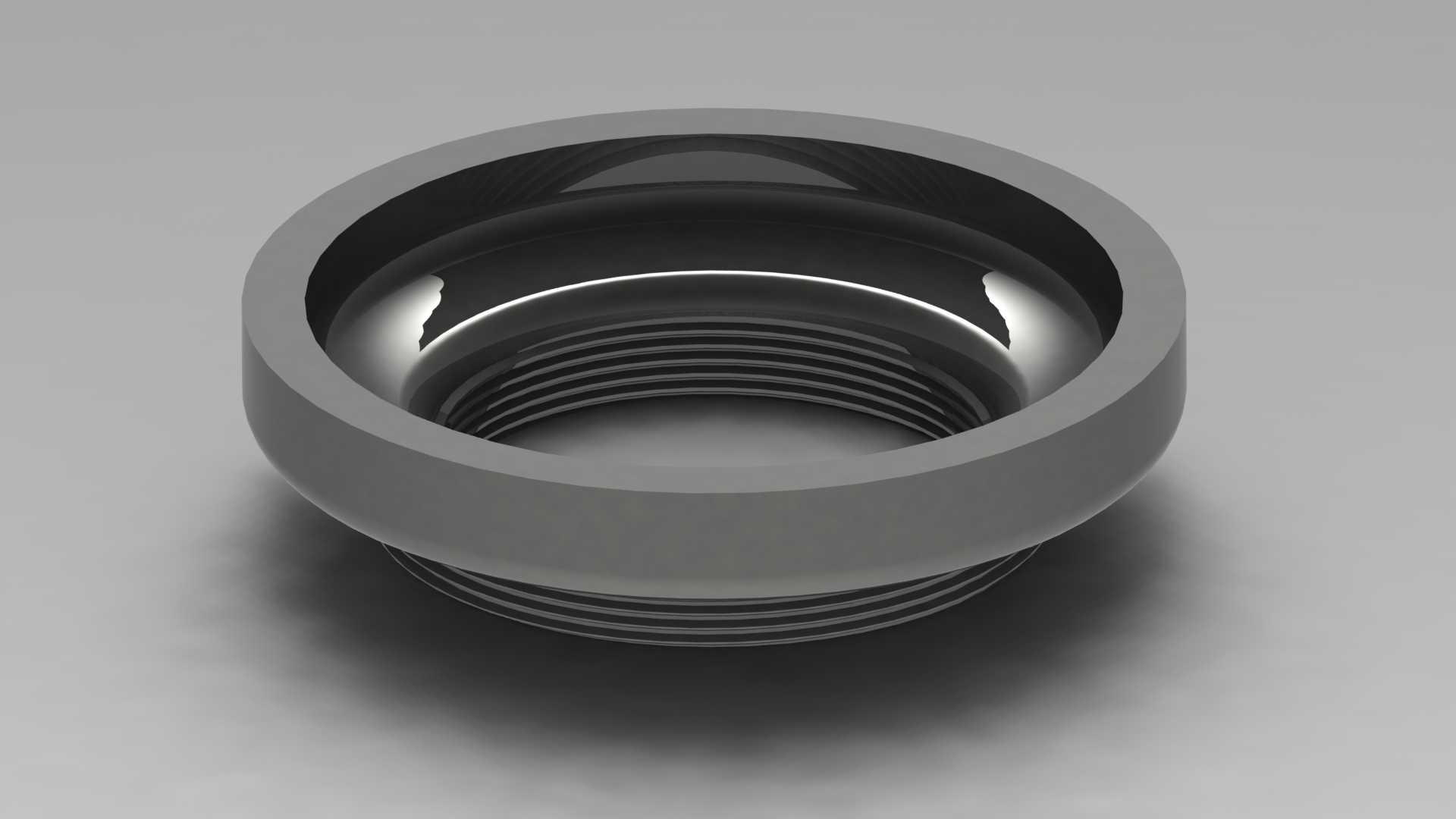

　　设计这套结构时，首先要匹配对应车架头管的内径尺寸，常规民用自行车头管内径多为34mm、44mm规格，山地车还有锥管版本的对应尺寸，上碗和下碗的外圆与头管采用过盈配合，压装时要保证压入端面与头管端面完全贴合，不能出现偏斜，否则压装后会导致滚道倾斜，转向时出现一松一紧的卡顿感。滚道的型线设计要和滚动体的曲率匹配，滚珠直径的选择要兼顾承载能力和旋转阻力，滚珠过小会导致单位接触应力过大，长期使用容易出现滚道磨损，滚珠过大则会增加结构整体高度，挤占头管内部的走线空间。上下碗的内螺纹结构要和前叉舵管的螺纹规格匹配，螺纹配合的公差要控制在合理范围，过松会导致使用中出现预紧力松脱，过紧则会导致装配困难，甚至出现螺纹咬死的问题。

　　安装边界上，这套结构的总高度要匹配头管的长度，压装后上下碗的端面要分别与头管上下端面齐平，预留的锁紧间隙要控制在0.1-0.2mm之间，既不能因为间隙过大导致锁紧后滚珠被压死、转向阻力剧增，也不能因为间隙过小导致锁紧后仍存在旷量。滚道内的润滑脂填充量要控制在滚道容积的三分之一左右，过多的润滑脂会增加旋转阻力，还容易在骑行过程中溢出沾染车架，过少则会导致滚动体与滚道干摩擦，缩短使用寿命。

　　实际骑乘场景中，山地车越野时面对连续颠簸路面，这套结构承受的冲击载荷是静载的3-5倍，因此滚道表面通常会做淬火处理，表面硬度达到HRC55-60，保证足够的抗冲击和耐磨性能；公路车场景下更偏向低旋转阻力设计，会适当减小滚珠与滚道的接触角，降低转向时的摩擦阻力；通勤车场景则偏向长寿命免维护设计，会在结构外侧增加防尘密封圈，阻挡雨水、灰尘进入滚道内部，减少后期维护频次。

　　建模过程中要特别注意几个配合面的公差设置：压碗外圆与头管内孔的过盈量控制在0.05-0.1mm之间，保证压装后不会出现松动；滚珠与滚道的配合间隙控制在0.01-0.03mm之间，保证转动顺滑无旷量；螺纹配合采用6H/6g的中等公差精度，兼顾装配便利性和连接可靠性。另外上下碗的端面要做平行度公差约束，平行度误差控制在0.02mm以内，避免压装后滚道偏斜导致的受力不均。很多建模新手容易忽略防尘槽的设计，实际产品中上下碗外侧都预留了防尘圈的安装槽，槽的尺寸要和标准防尘圈匹配，才能起到有效的密封作用，否则户外骑行时泥沙进入滚道，几百公里就会出现转向卡顿的问题。
