小型机用台虎钳夹持工装结构设计

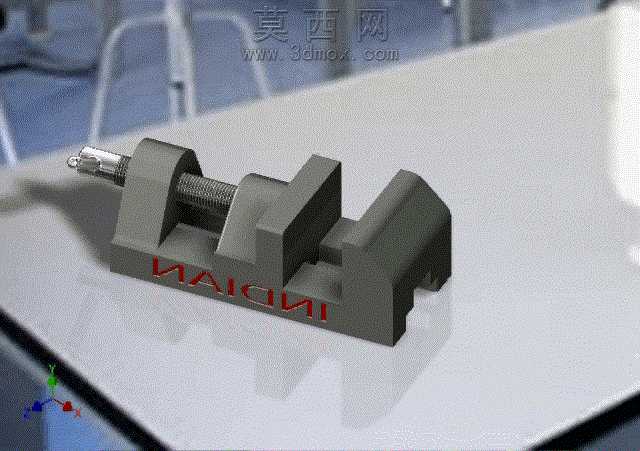

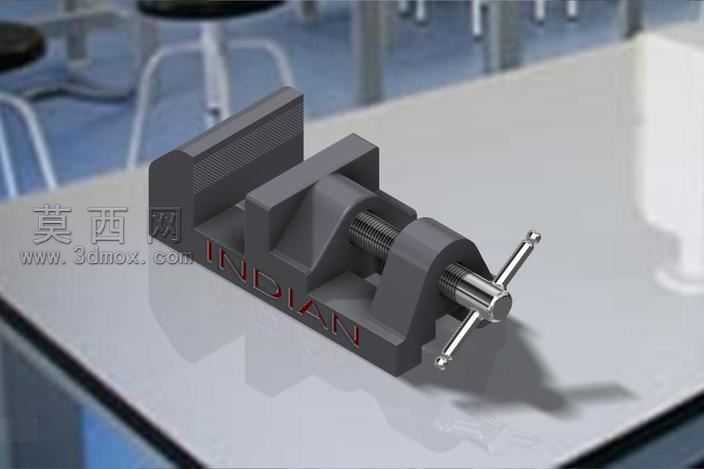

本作品为小型机加工场景适配的台虎钳三维建模作品，整体建模过程严格遵循机械工装的实际尺寸比例与功能逻辑，在三维建模阶段优先完成核心功能结构的参数化搭建，从固定钳身的基准定位开始，依次完成活动钳身、传动丝杠、导向滑轨、夹持钳口的独立零件建模，每一个零件的尺寸公差都参考通用台虎钳的行业标准设定，确保各部件装配后不存在结构干涉问题。建模过程中对丝杠的梯形传动螺纹做了精细化的特征还原，没有采用简化贴图替代真实螺纹结构，钳身的导向滑槽与活动钳身的配合间隙按照实际滑动配合的公差预留，还原真实台虎钳的滑动顺畅度。材质渲染阶段，针对钳身的铸铁材质做了针对性的材质参数调整，还原铸铁件哑光深灰的金属质感，表面添加细微的铸造颗粒纹理与使用磨损痕迹，避免塑料感的失真表现；丝杠部分采用调质钢材的材质表现，还原金属表面的冷加工光泽与细微的加工刀痕；钳身侧面的标识采用蚀刻填漆的材质效果，还原工业产品的标识工艺质感。结构设计上，这款台虎钳采用经典的丝杠进给夹紧结构，固定钳身与底座一体化设计保证夹持刚性，活动钳身通过底部的导向凸台与固定钳身的滑槽配合，传动丝杠与活动钳身的连接采用防脱结构设计，确保钳口开合全行程内不会出现丝杠脱出的问题，钳口位置预留了防滑齿纹的安装位，可适配软质钳口垫片满足不同材质工件的夹持需求。整体设计思路围绕小型台虎钳的实用功能展开，没有添加冗余的装饰结构，所有造型特征都服务于夹持刚性、操作便捷性的核心功能，渲染阶段采用工作室柔光打光方案，清晰展现钳身的结构轮廓与各部件的装配关系，阴影与反射效果调整到贴合真实工业产品的展示效果，既还原了实物的工业质感，也清晰呈现了台虎钳的内部传动逻辑与外部结构特征，可作为机械基础结构教学、工装设计参考的数字化模型使用。
