硬派越野车型非承载式底盘框架结构

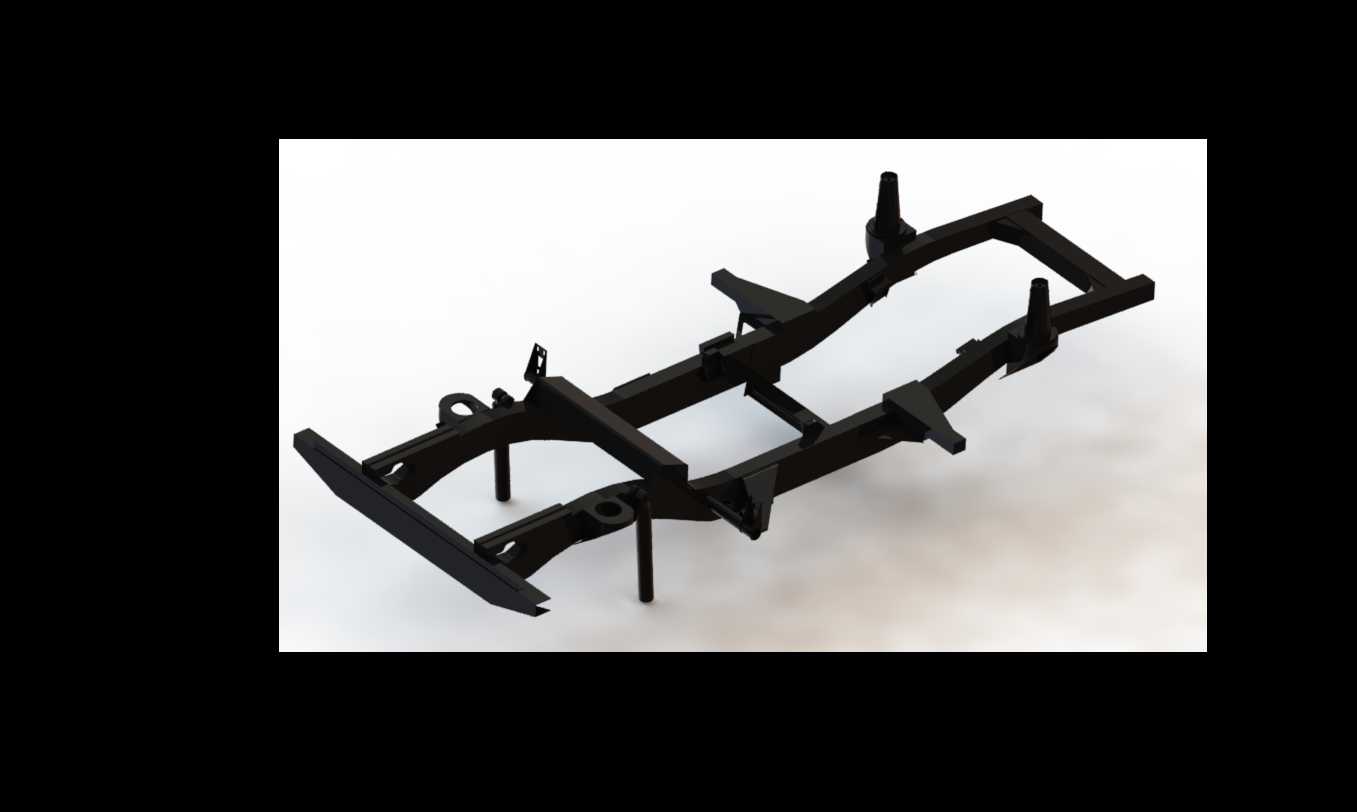

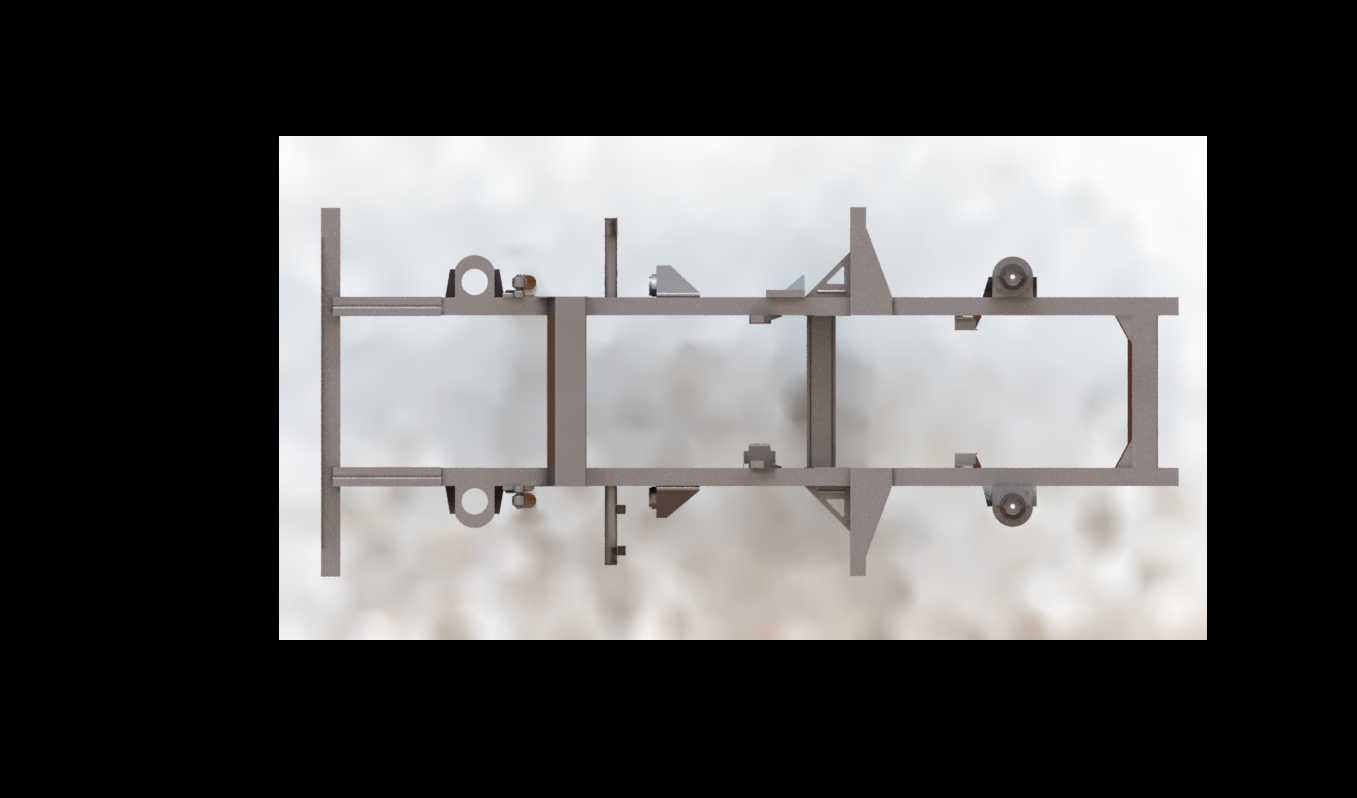

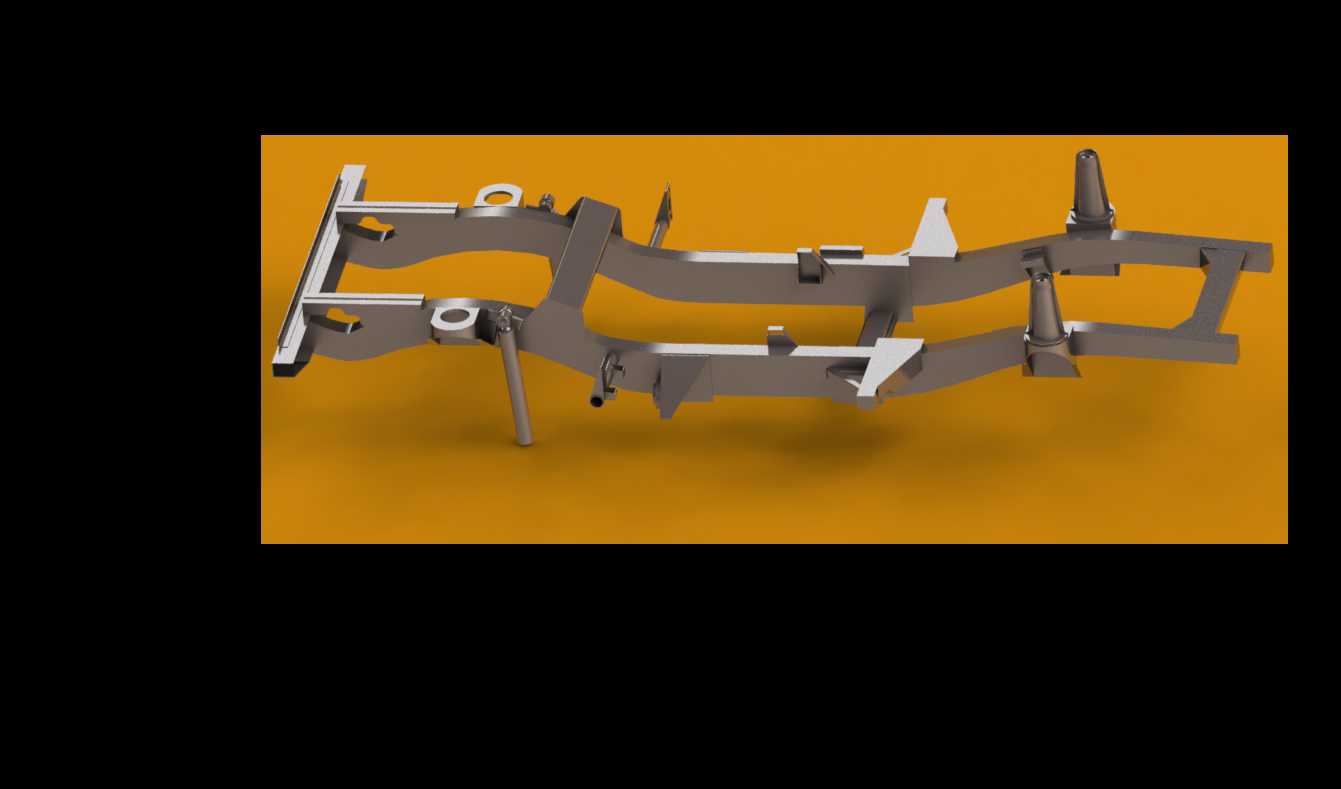

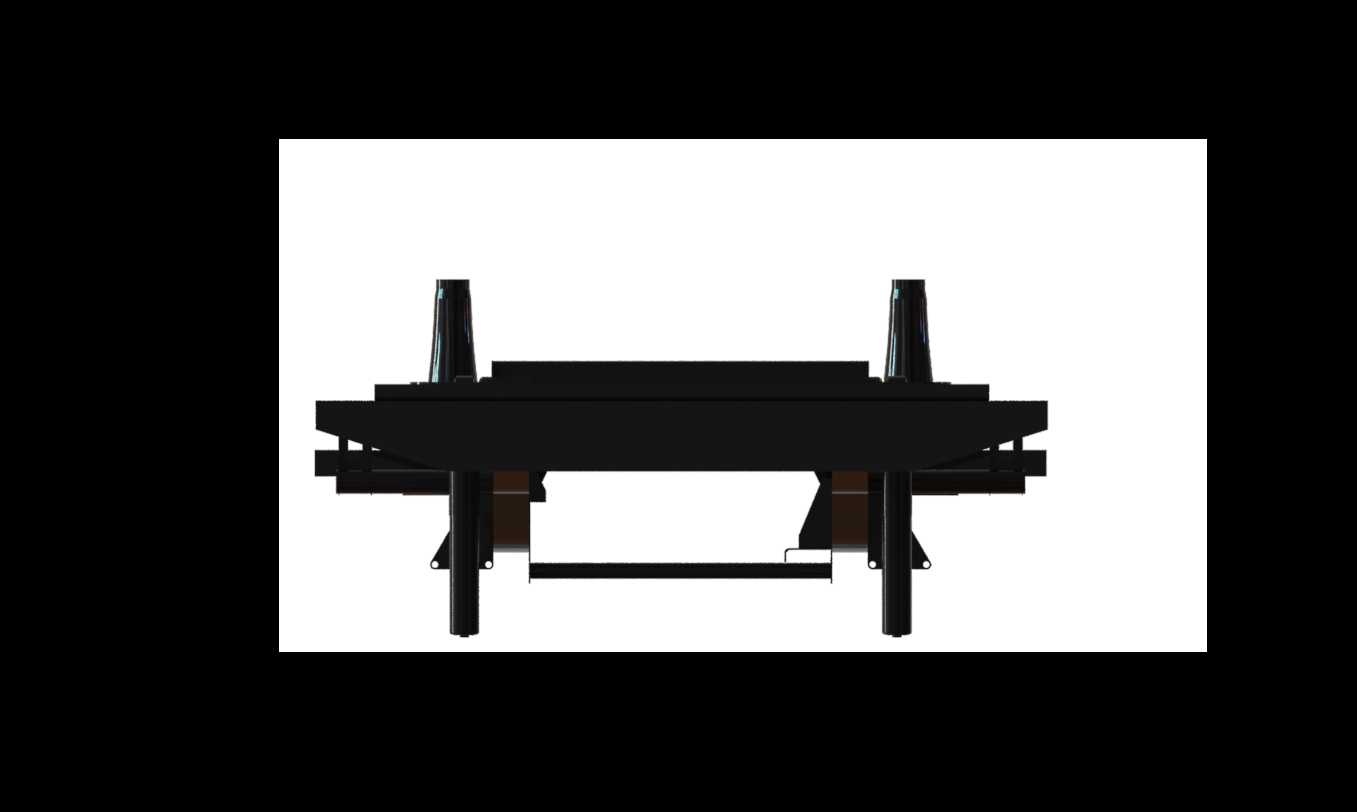

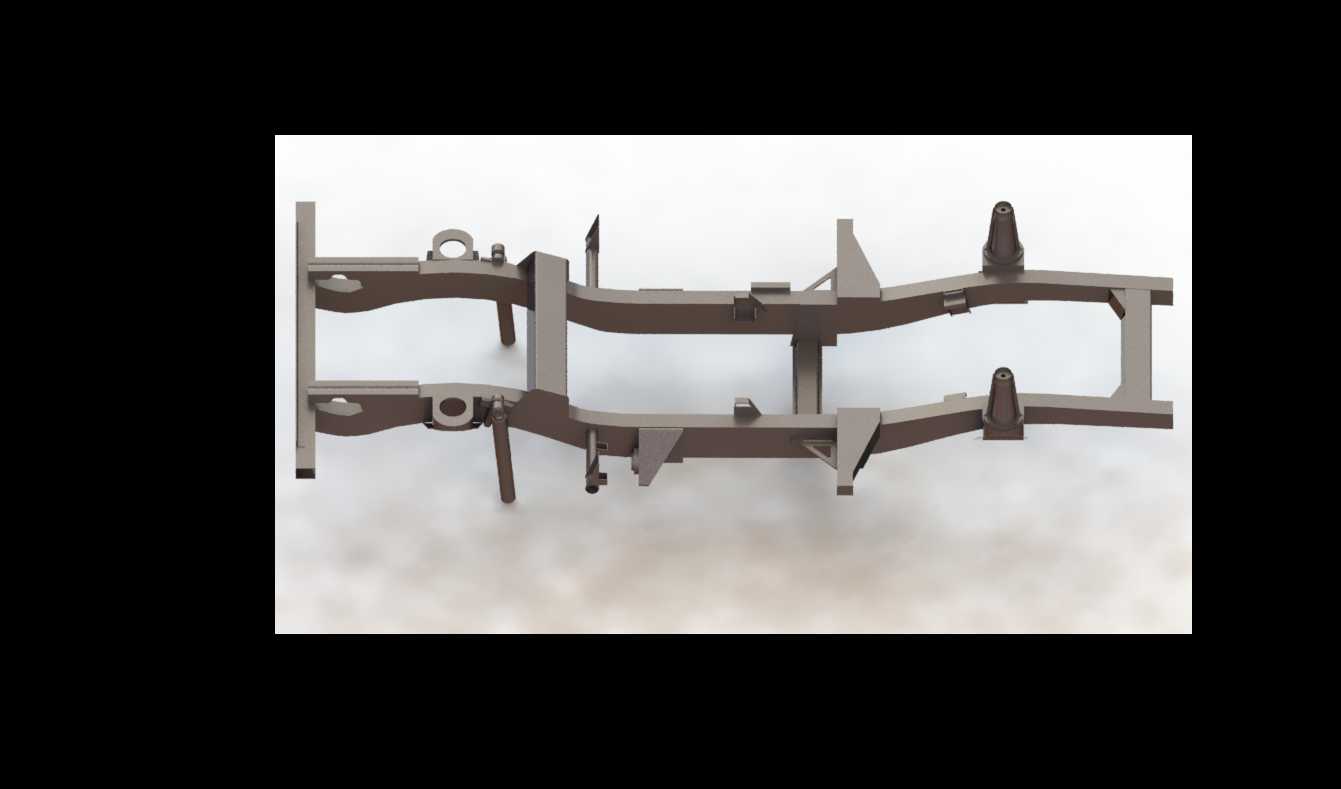

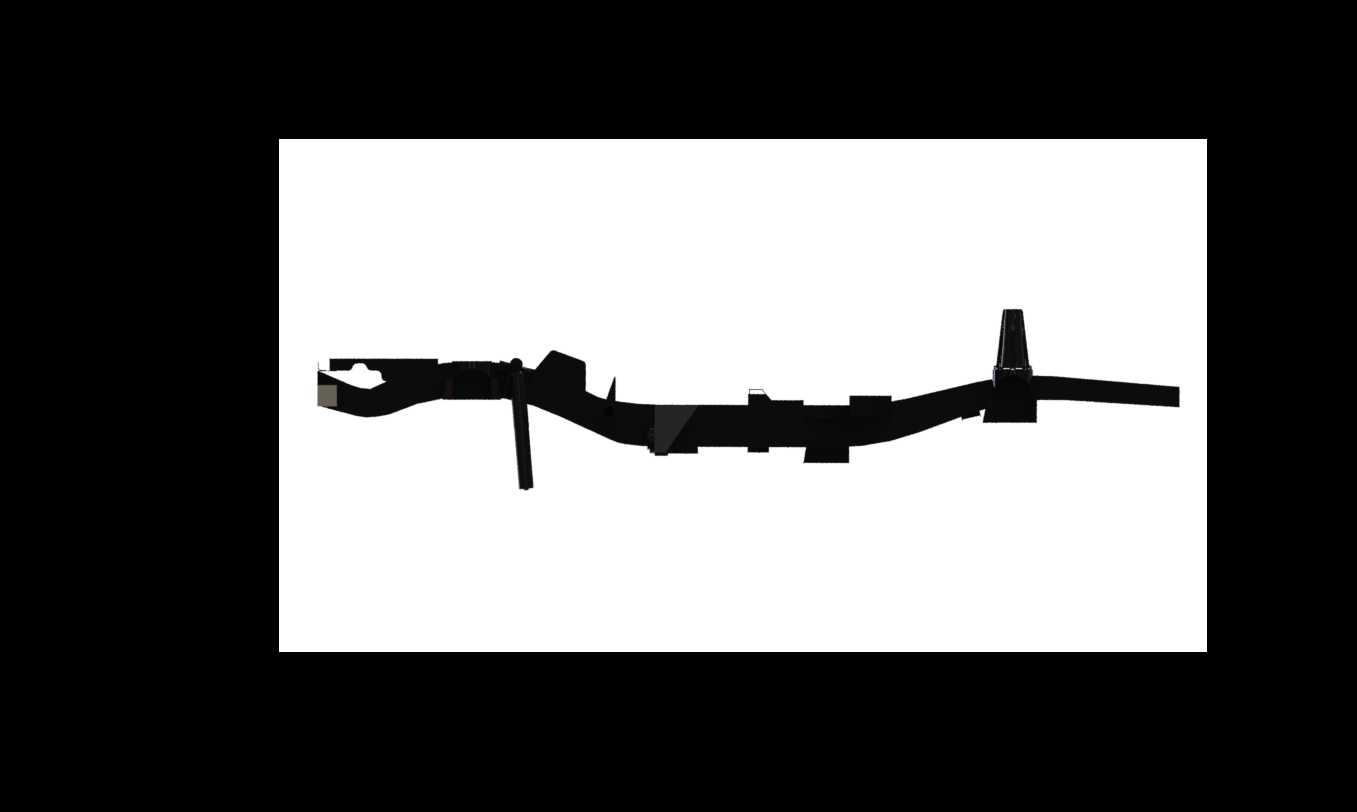

　　这套非承载式底盘框架结构，核心服务于硬派越野车型的整车承载需求，区别于普通乘用车型的承载式车身结构，整套车架采用双纵梁贯通式布局，从车头防撞梁安装段一直延伸至车尾拖挂安装位，全程无结构断点，能够在极端越野工况下承受车轮悬空带来的扭转应力，避免车身出现不可逆的结构形变。从实际应用场景来看，这类底盘结构多用于需要应对非铺装路面、复杂越野地形的硬派车型，除了常规的铺装道路行驶承载需求外，还要满足攀爬岩石、穿越泥泞路段、拖拽重载装备等极端使用场景的强度要求，因此在结构设计上优先保证抗扭刚度与结构冗余，而非单纯的轻量化设计。整套车架的纵梁采用变截面设计，在发动机舱、乘员舱、后货舱三个核心区段根据受力差异调整梁体截面高度，

　　车头段纵梁预留了动力总成的三点式安装支点，能够兼容不同布局的动力单元固定需求，支点位置设计有加强筋结构，避免大扭矩输出工况下安装位出现开裂。纵梁中段对应乘员舱的位置，设计有横向加强横梁，一方面用于固定车身底板与内饰安装支架，另一方面能够在侧面碰撞工况下将冲击力分散到两侧纵梁，提升乘员舱的结构完整性。车架的悬挂安装位分布在前后轴对应的纵梁区段，前悬位置预留了螺旋弹簧、减震器、转向拉杆的安装基座，基座位置采用加厚板材焊接，能够承受越野过程中车轮大幅跳动带来的冲击载荷，同时预留了防倾杆的安装固定点，可根据使用需求选装不同直径的防倾杆调整公路行驶的侧倾刚度。后悬位置除了弹性元件与减震器的安装位外，还设计了整体桥的定位支座，

　　能够适配硬桥结构的后悬挂布局，满足大行程越野悬挂的安装需求。从安装边界来看，整套车架的宽度在前后轮拱位置做了收窄设计，避免大行程悬挂压缩时轮胎与车架发生干涉，纵梁外侧预留了侧踏、油箱、排气系统的安装固定孔位，所有孔位均采用统一的孔径标准，方便配套部件的通用化装配。车头位置最前端设计有防撞梁安装座与绞盘固定位，固定位直接与纵梁本体焊接连接，能够承受绞盘拖拽时的大拉力载荷，避免拖拽过程中安装结构脱落。车尾位置设计有拖挂装置安装位与后保险杠固定支点，可满足拖挂越野房车、摩托艇等重载装备的拖拽需求。在结构细节上，所有梁体的焊接位置都做了圆弧过渡处理，避免应力集中导致的焊缝开裂，纵梁上预留的线束、管路固定孔位都做了翻边处理，

　　防止长期震动过程中孔边毛刺割破线束护套。整套底盘框架的设计逻辑完全围绕硬派越野的实际使用需求展开，没有多余的冗余结构，所有加强结构都布置在受力集中的关键节点，在保证结构强度满足极端工况需求的前提下，尽可能控制整体重量，避免过重的车架影响整车的动力表现与燃油经济性。对于三维结构设计从业者来说，这类非承载式车架的建模过程需要重点关注各个安装支点的位置精度，以及梁体截面变化的顺滑过渡，尤其是悬挂安装位的相对位置公差需要控制在合理范围内，否则会导致后续悬挂部件装配出现干涉，影响整车的四轮定位参数。在实际的车型开发过程中，这类车架在完成三维建模后还需要进行有限元强度仿真，模拟不同工况下的应力分布，对应力集中的位置进行结构优化，再通过台架试验与实车路试验证结构可靠性，才能最终投入量产使用。
