传感器配套安装基座结构设计

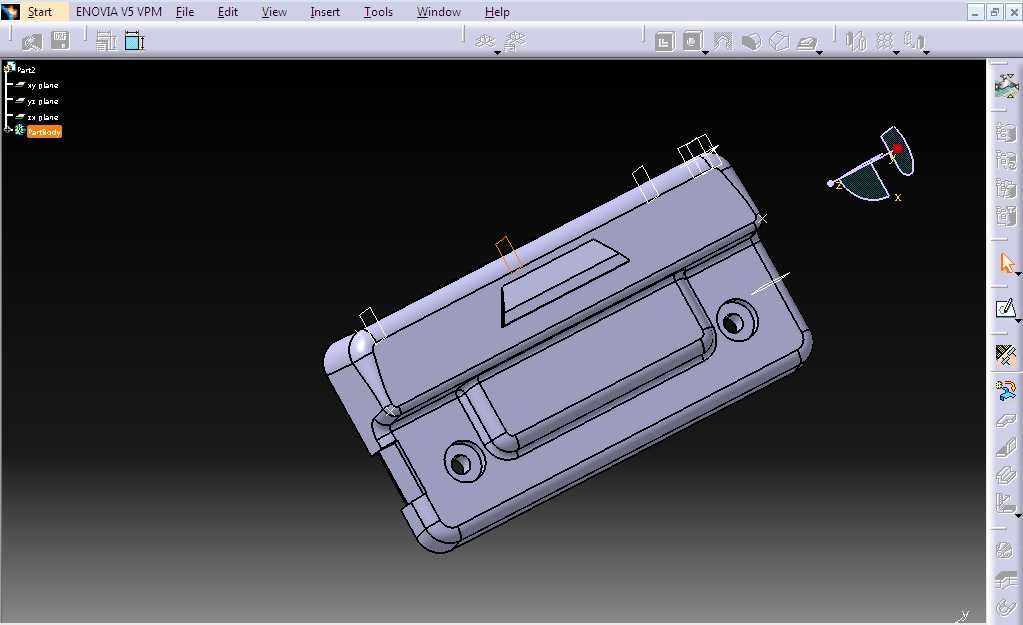

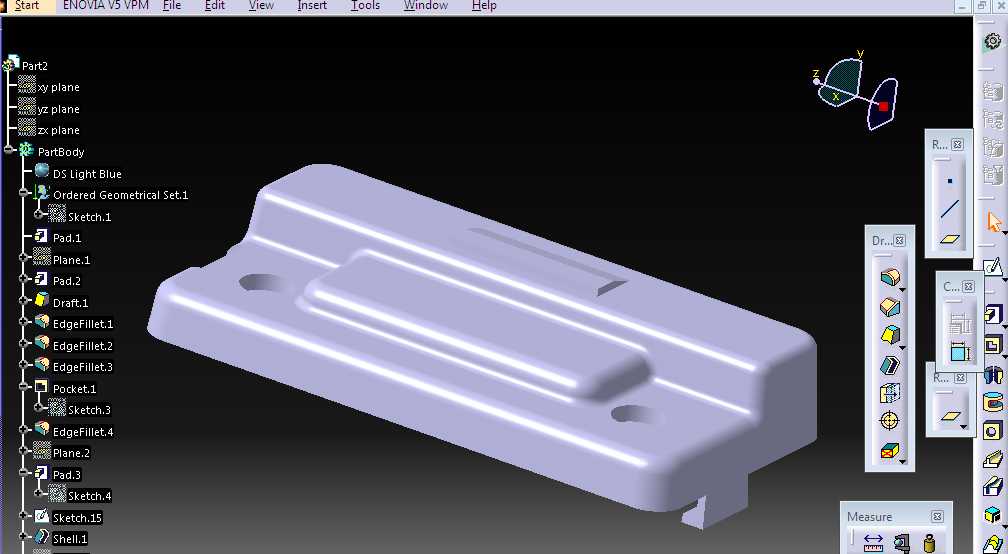

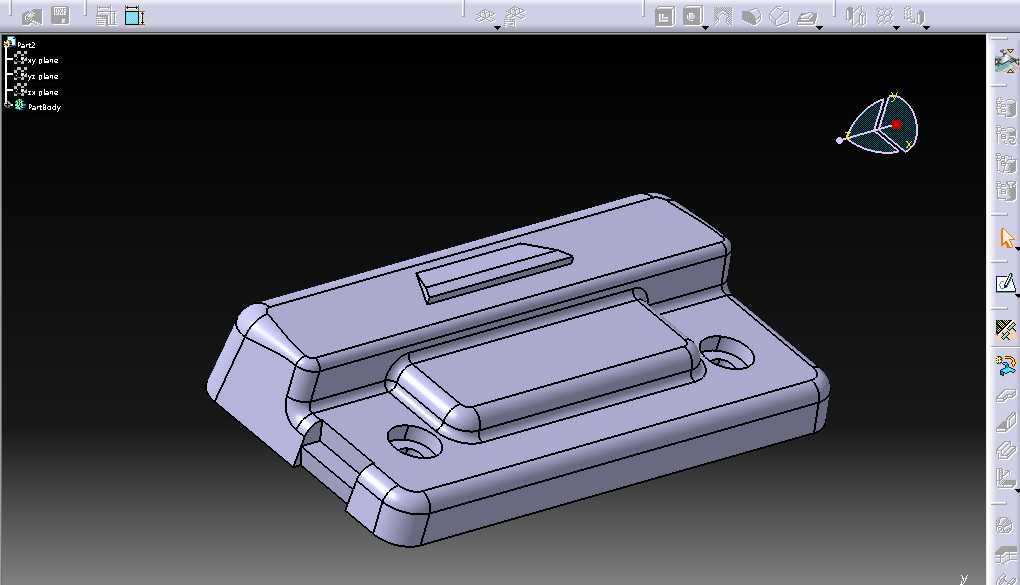

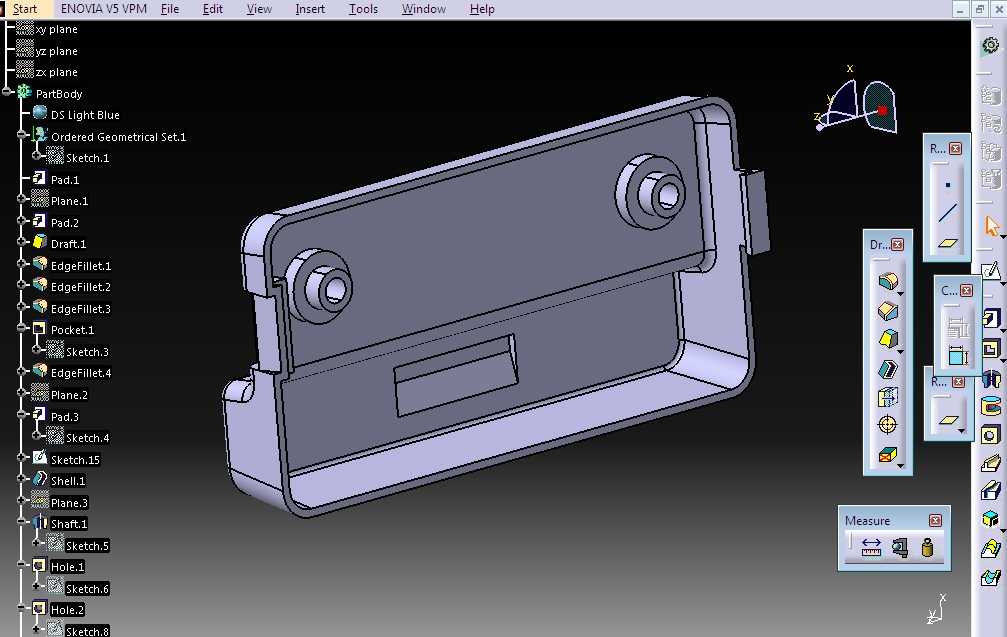

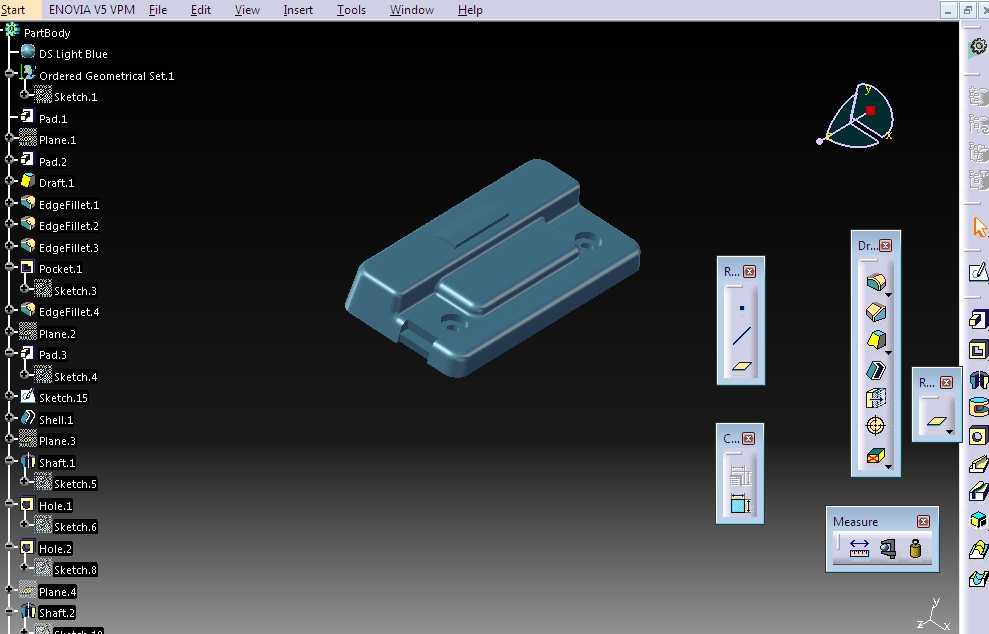

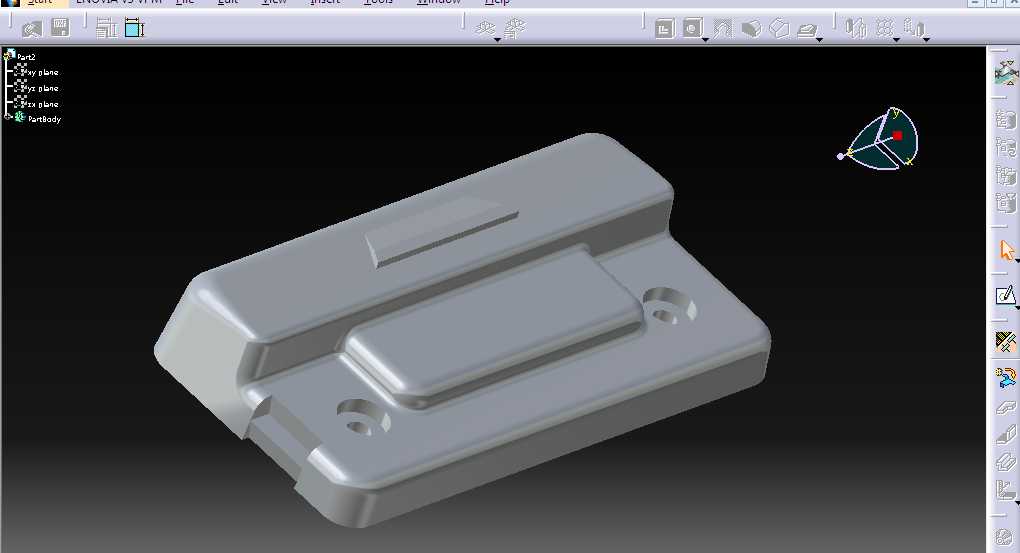

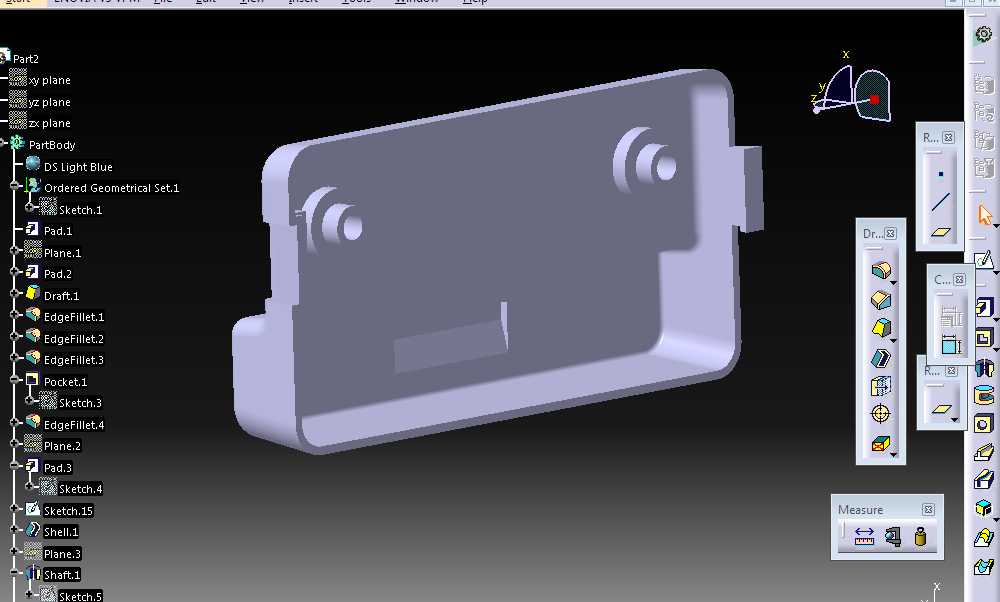

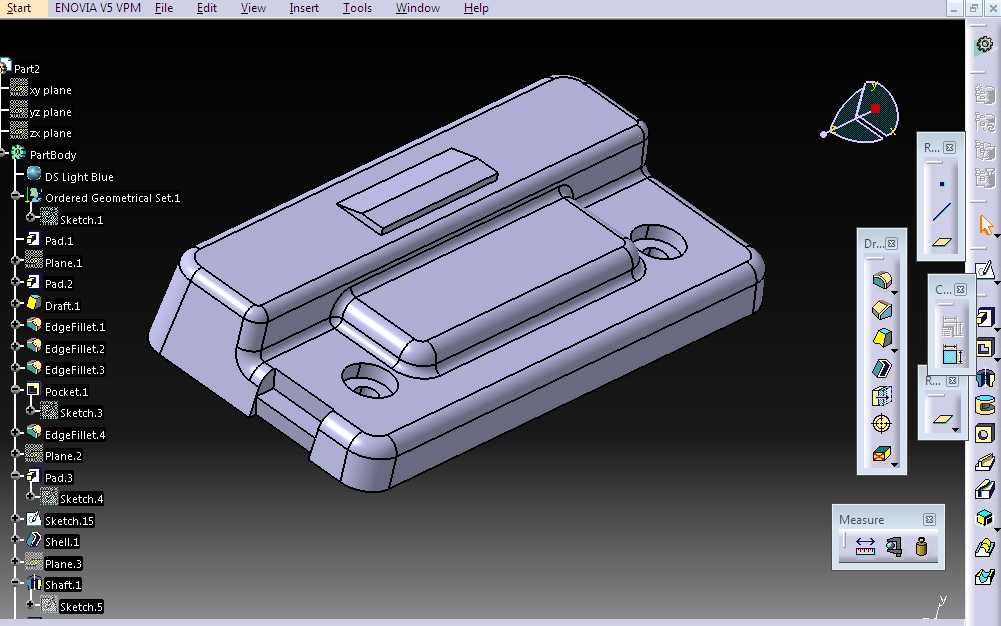

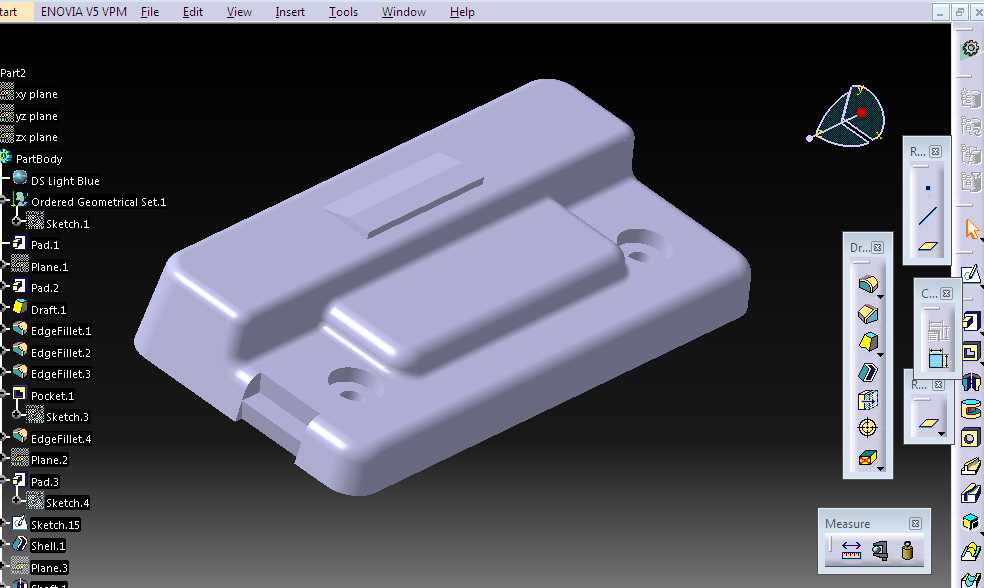

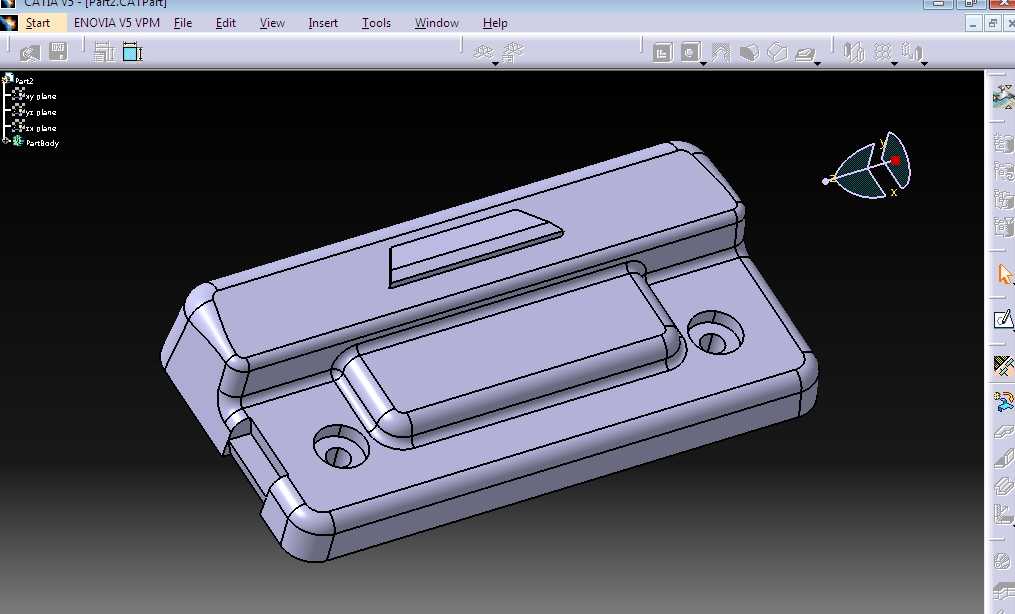

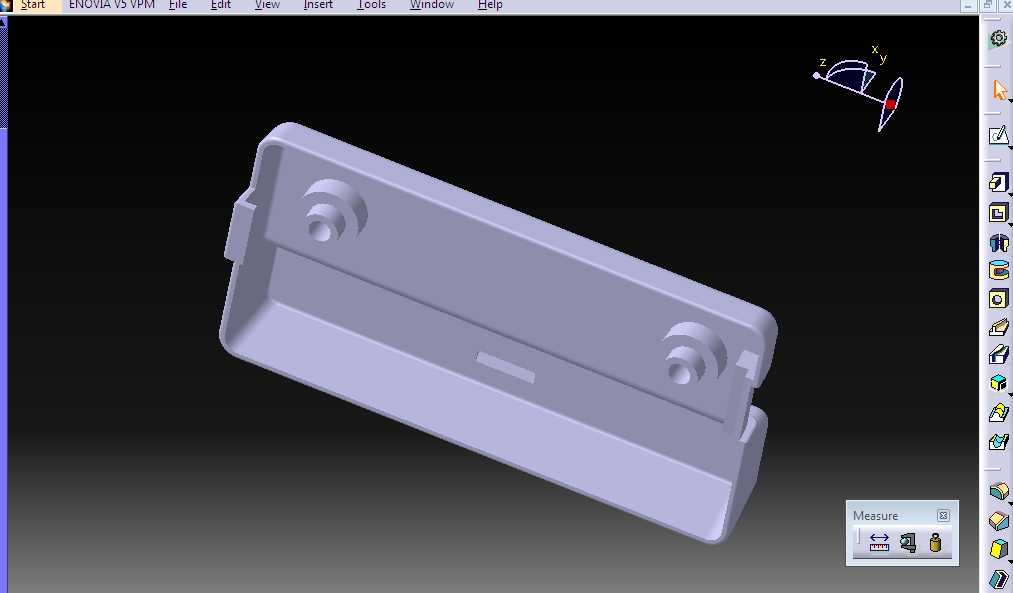

　　在工业传感检测场景中，这类安装基座是光电、接近类小型传感器的核心承载部件，主要承担传感器本体的定位固定、安装面找平以及外部载荷缓冲的作用，常见于自动化生产线的工位检测、物流分拣的物料到位识别、小型设备的位置反馈环节，直接决定传感器检测精度的稳定性，若基座设计存在公差偏差或结构强度不足，很容易导致传感器检测距离偏移、长期运行后位置松动，进而引发设备误触发、漏检测等生产故障。从结构设计逻辑来看，该基座采用一体化铣削成型的结构方案，主体为带双侧安装耳的矩形块体，中间区域开设与传感器外壳轮廓匹配的嵌装槽，槽体边缘做了R角过渡处理，既可以避免安装时刮伤传感器外壳涂层，也能减少应力集中导致的基座形变；两侧安装耳上预留沉头安装孔，

　　安装时螺丝可完全沉入孔内，不会突出基座表面，既保证安装后基座与设备安装面完全贴合，也避免突出的螺丝头干涉周边走线或相邻部件的运动路径。设计过程中首先明确了安装边界约束：基座整体厚度控制在适配常规M3沉头螺丝的尺寸范围，安装孔中心距匹配行业通用的小型传感器安装孔位标准，无需额外制作转接板即可直接适配市面多数同规格小型传感器的安装需求；嵌装槽的深度经过反复校核，既要保证传感器装入后不会出现径向晃动，也要避免槽深过大导致传感器检测端面被遮挡，影响正常的检测范围。基座底部设计有0.1mm深度的浅凹槽，主要作用是规避安装面的微小凸起或加工刀痕，保证基座安装后四个角的受力均匀，不会因为安装面的平面度误差导致基座翘起，进而带动传感器出现角度倾斜。

　　在功能特性上，该基座的侧边做了小角度的倒角处理，一方面是去除机加工后的锐边毛刺，避免装配人员操作时被划伤，另一方面也能在传感器装入时起到导向作用，提升现场装配的效率；基座表面未做额外的凸起结构，整体轮廓规整，既可以单独安装在设备的平面机架上，也可以并排安装在铝型材导轨的槽位上，适配多组传感器并排布置的检测场景，比如流水线的多工位物料高度检测、位置区分等工况。从结构强度角度考虑，基座的壁厚设计均匀，最薄处的壁厚也能满足常规工业场景下的抗振动需求，在设备正常运行产生的持续振动下，不会出现基座断裂、安装孔滑牙的问题；嵌装槽的侧壁厚度经过校核，在传感器过盈压入的装配力作用下，不会出现侧壁撑开变形的情况，保证长期使用后的装配精度。

　　设计时还考虑了不同安装场景的适配性，安装孔采用长圆形与圆形结合的方案？不对，仔细看模型上的安装孔为圆形沉头孔，孔位公差按照H7级精度设计，既可以适配螺丝的顺利穿入，也能保证安装后的位置精度，若现场需要微调传感器位置，可通过在安装孔与螺丝之间增加调整垫片的方式实现小范围的位置偏移，满足不同检测距离的调试需求。这类基座看似是小型结构件，但在传感检测系统中起到的作用不可替代，很多现场检测故障的根源都来自基座的设计缺陷，比如安装孔位置偏差导致传感器无法对准检测位、基座材质选择不当长期使用后锈蚀变形、壁厚不足导致振动下断裂等，该结构在设计时充分考虑了工业现场的实际工况，去掉了所有不必要的冗余结构，在保证结构强度和安装精度的前提下尽可能压缩整体体积，减少对设备安装空间的占用，哪怕是在安装空间非常紧凑的小型自动化设备内部，也能顺利完成安装固定。
