传感器配套安装基座结构设计方案

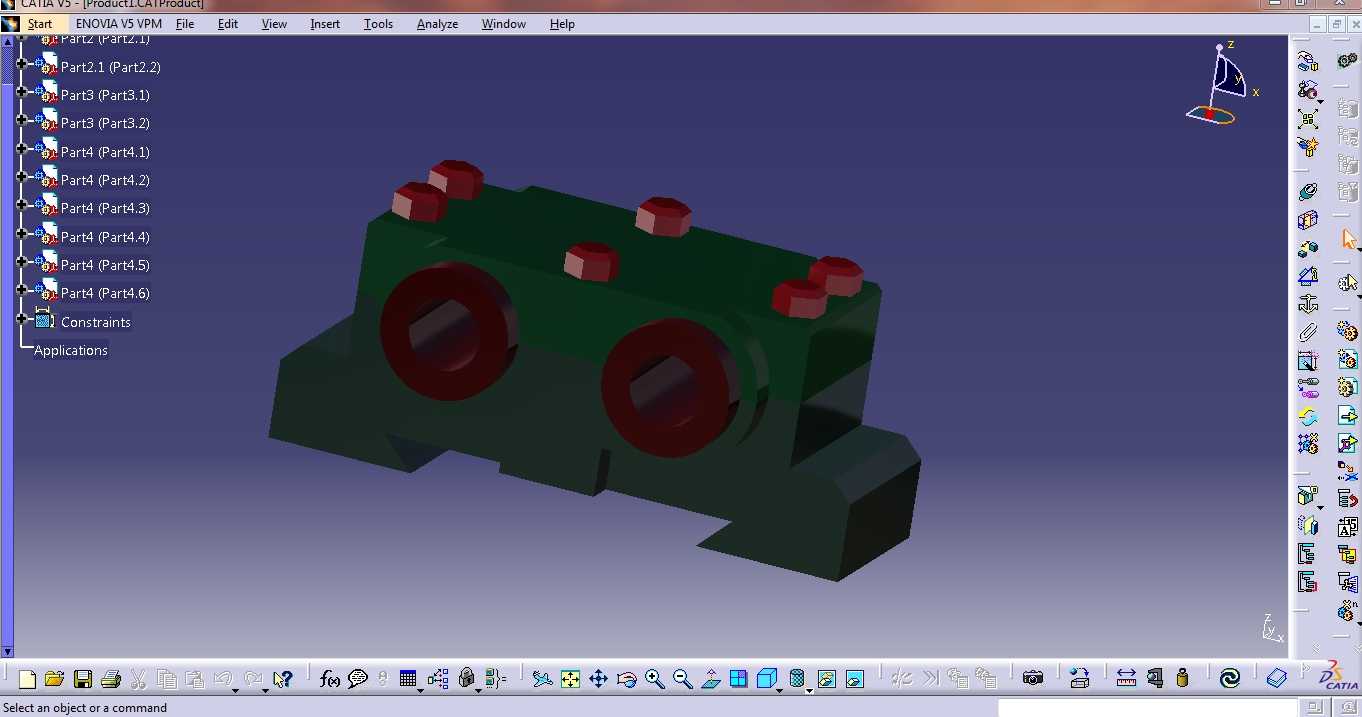

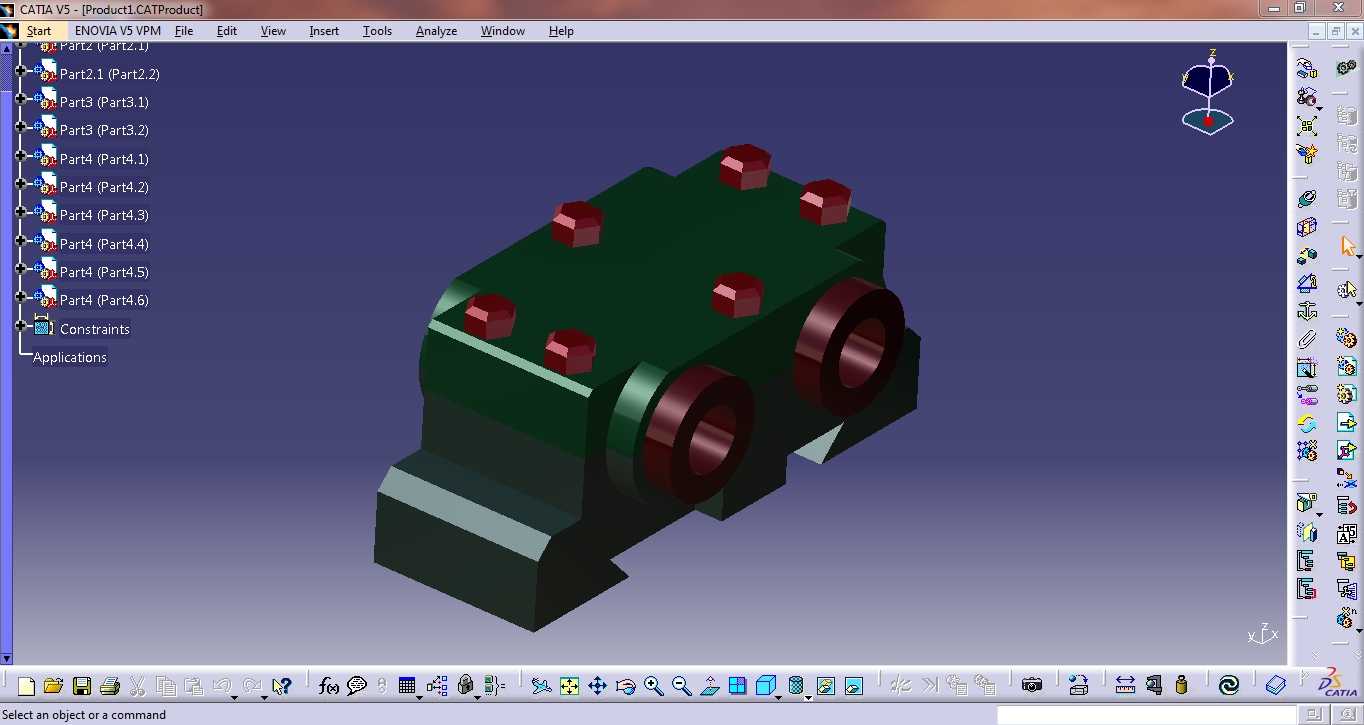

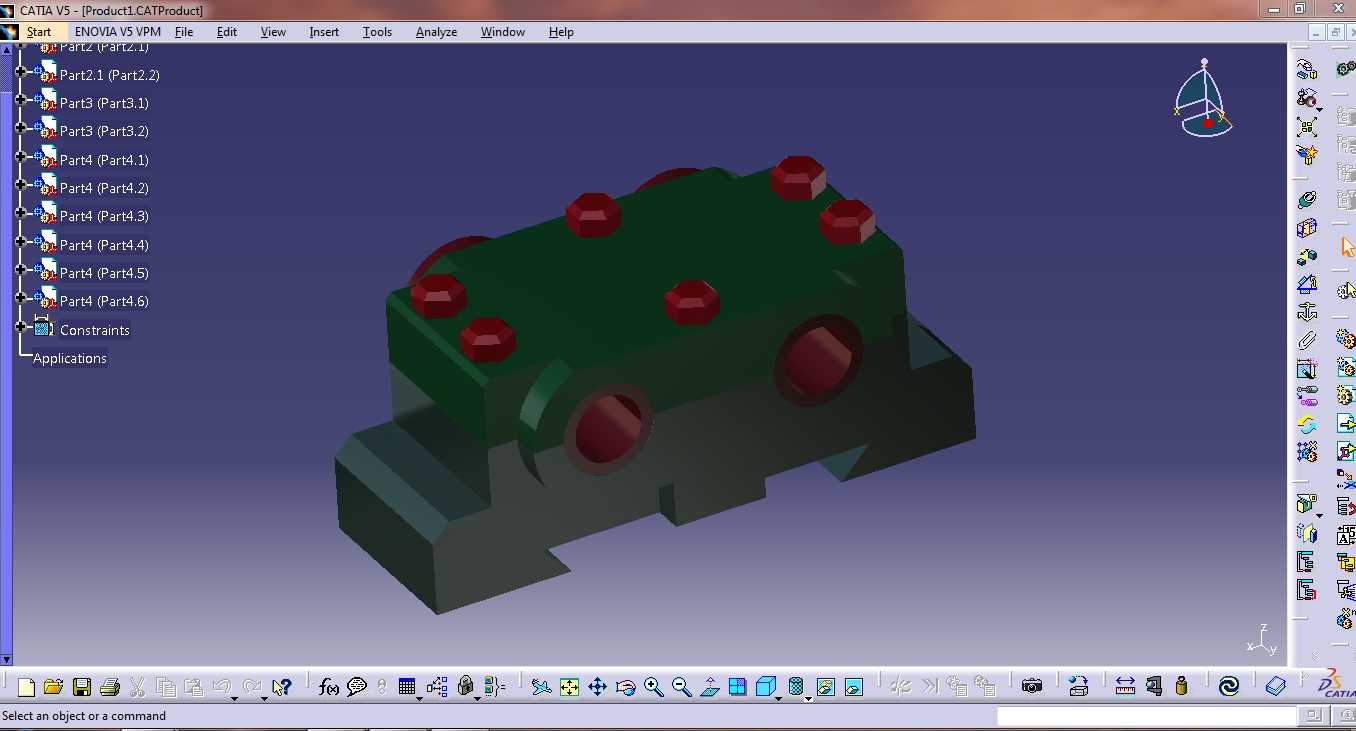

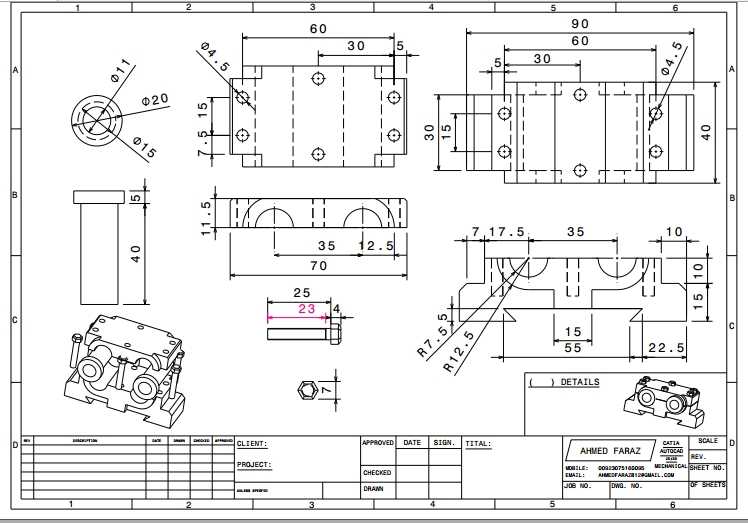

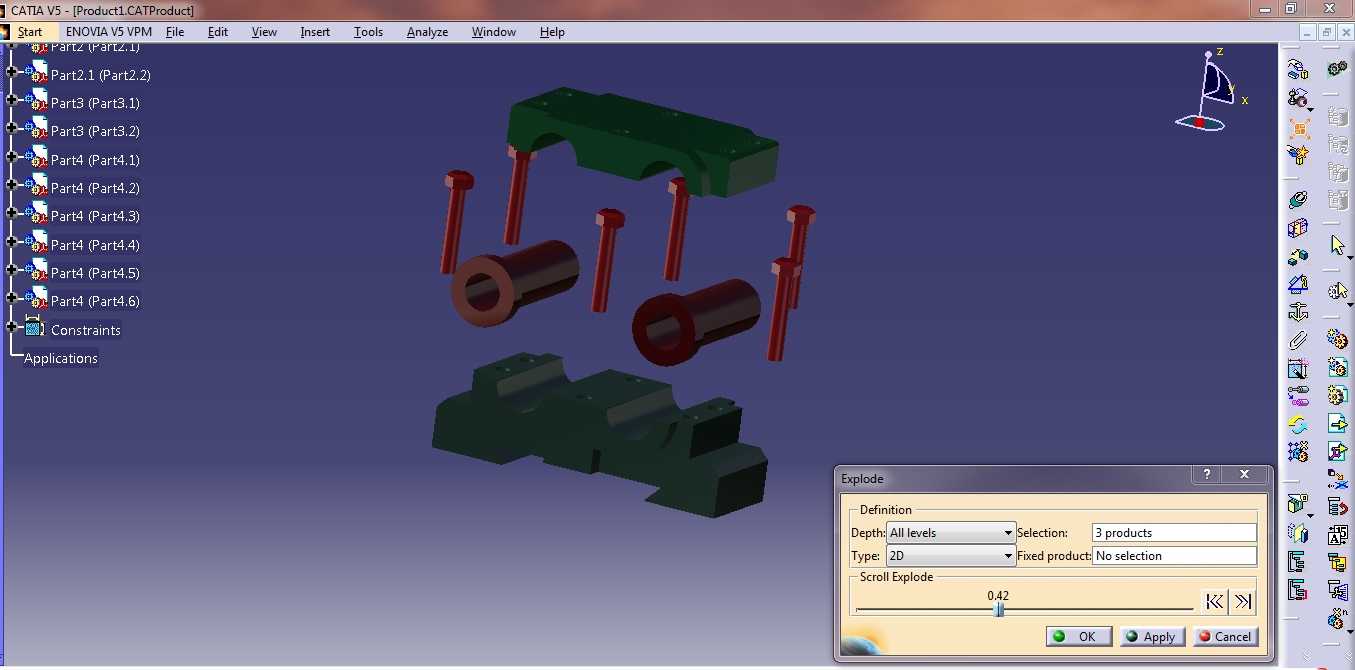

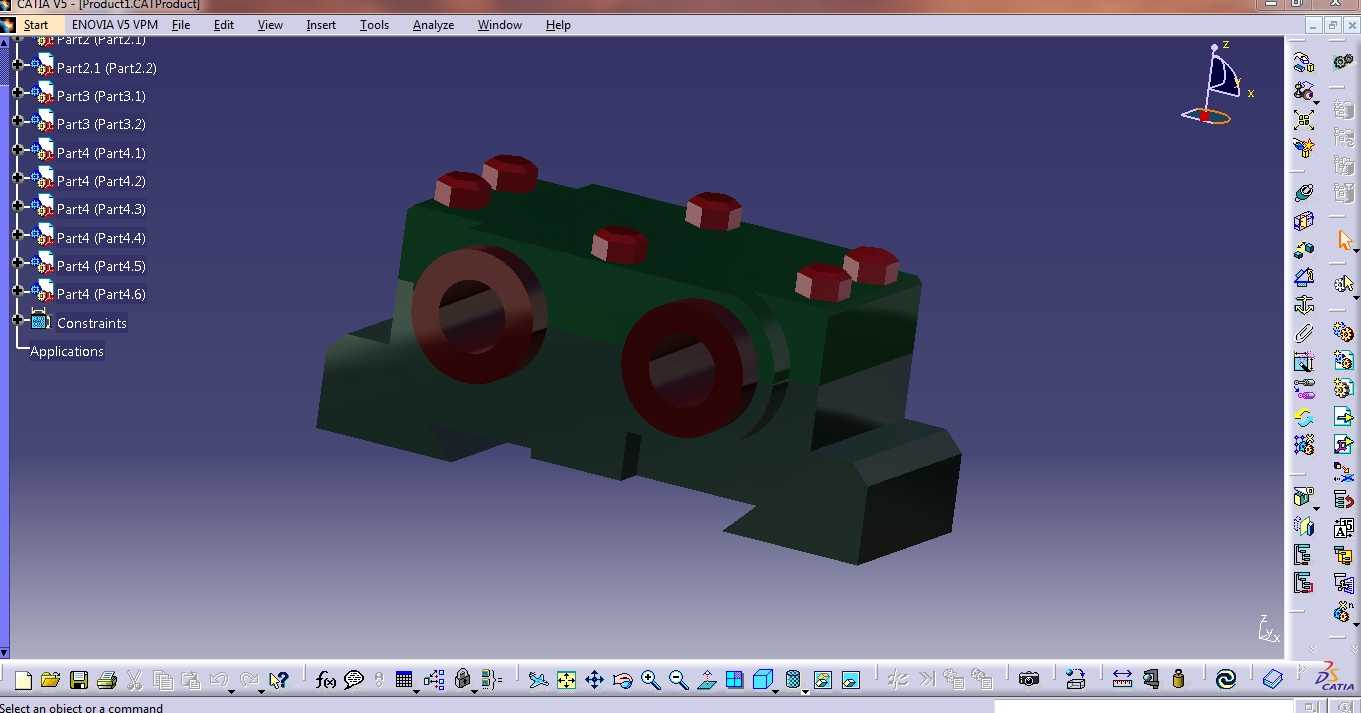

　　在工业传感检测场景中，传感器的安装固定精度直接决定检测数据的可靠性，这款配套安装基座正是为解决传感器安装定位偏差、工况下固定松动问题设计的结构件，广泛适配工业自动化产线的位置检测、位移传感、接近开关类传感器的安装需求。从结构设计逻辑来看，基座整体采用矩形块体作为主体承载结构，主体长度方向总尺寸为70mm，宽度方向总尺寸为60mm，主体高度为30mm，整体安装边界规整，可直接嵌入设备安装位的预留槽内，也可通过外露安装孔固定在设备立板或平台表面。主体上对称布置的四组安装孔位，孔位中心距分别沿长度方向取30mm、宽度方向取30mm，孔位周边预留的沉台结构可容纳螺栓头部，避免安装后螺栓突出影响传感器装配平面的贴合度。

　　基座一侧伸出的圆柱形定位凸台，总高度为40mm，凸台直径为20mm，凸台端面加工有直径11mm的中心通孔与直径15mm的环形定位槽，可直接与传感器尾部的定位轴配合，实现传感器的快速同轴定位，避免人工安装时的角度偏差，凸台侧面加工的4.5mm宽斜向定位槽，可配合锁紧销实现传感器周向位置固定，防止设备运行过程中传感器受振动产生转动偏移。基座下部设计的两组半圆拱形让位结构，拱形半径分别为R7.5与R12.5，拱形结构中心距为35mm，该结构一方面为传感器尾部的接线端子预留走线空间，避免线缆挤压弯折造成信号传输故障，另一方面可减少基座整体重量，降低安装位置的承载负荷，让位结构侧边的11.5mm高度挡边，可对线缆走向起到约束作用，

　　避免线缆随设备摆动拉扯传感器接线端。基座侧面加工的厚度为4mm的凸台结构，凸台上标注的23mm中心距定位孔，可用于安装辅助信号调节模块，凸台与主体的连接位置做了圆角过渡处理，避免机加工过程中应力集中导致的结构开裂，同时也能减少安装时的锐边划伤风险。从实际安装适配性来看，基座底部的平面度公差控制在0.02mm以内，可保证与安装面的完全贴合，减少安装应力带来的基座形变，所有安装孔的位置度公差控制在0.05mm范围内，可实现与标准传感器安装孔位的无偏差适配，无需现场二次扩孔或修配。在工况适配层面，该基座的结构尺寸可适配多数工业级圆柱型、方块型传感器的安装需求，不管是在机床设备的行程限位检测工位，还是自动化输送线的工件到位检测工位，

　　亦或是工业机器人末端的传感检测单元安装，都能通过该基座实现传感器的稳定固定，其规整的外形尺寸也方便在设备设计阶段直接预留安装空间，减少设计阶段的重复建模工作量。结构细节上，基座所有锐边均做了0.5mm的倒角处理，既符合机械加工的工艺要求，也能避免安装过程中割伤操作人员，侧面预留的M7螺纹孔可用于安装接地线，实现传感器的电磁屏蔽接地，减少工业现场电磁干扰对传感信号的影响。从加工工艺角度来看，该基座可采用整块铝合金型材铣削加工成型，也可采用压铸工艺批量生产，所有加工面的尺寸标注均符合机械制图标准，加工基准统一以底面为定位基准，可有效减少装夹次数，提升加工精度与加工效率，结构上没有复杂的异形曲面，普通三轴数控铣床即可完成全部加工工序，加工成本可控，适合批量配套生产。
