四杆机构驱动骑马模拟装置结构设计

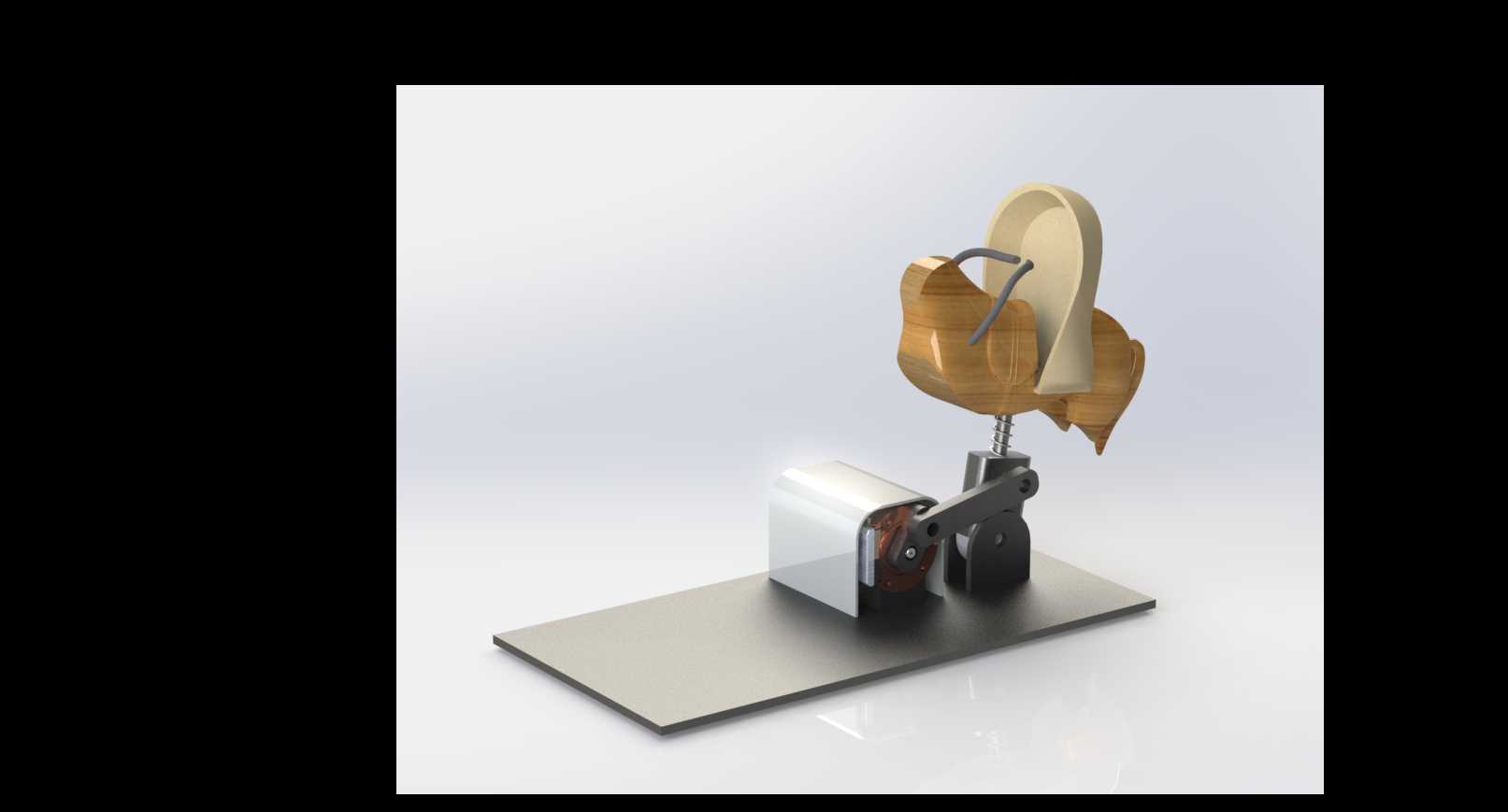

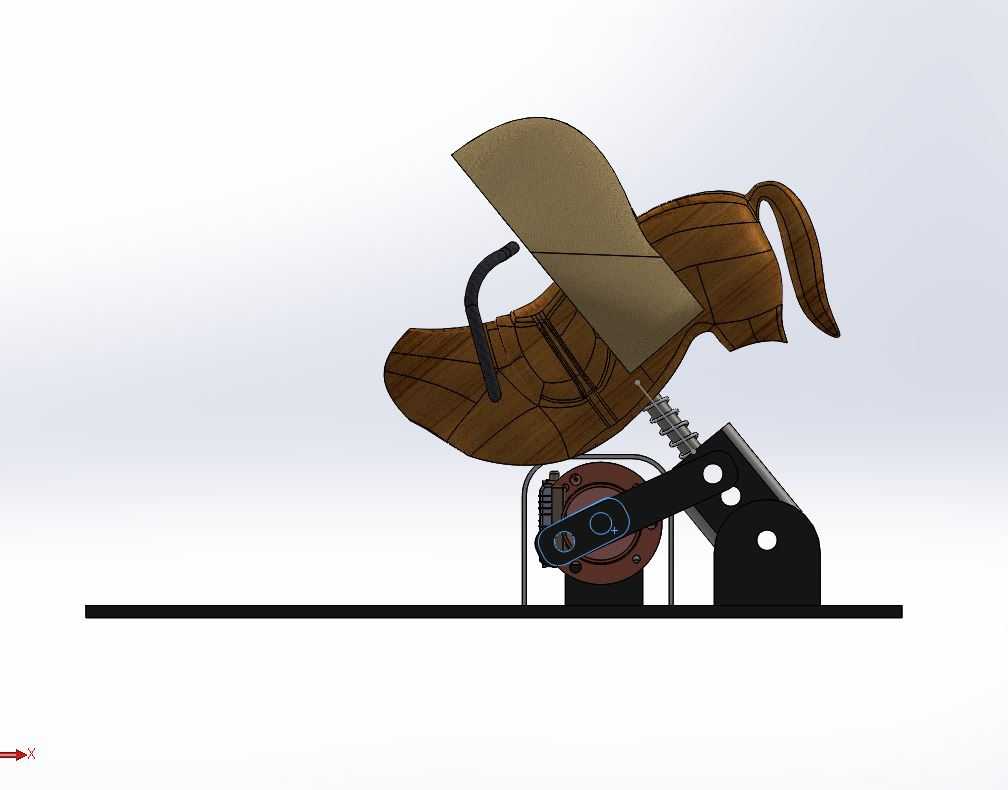

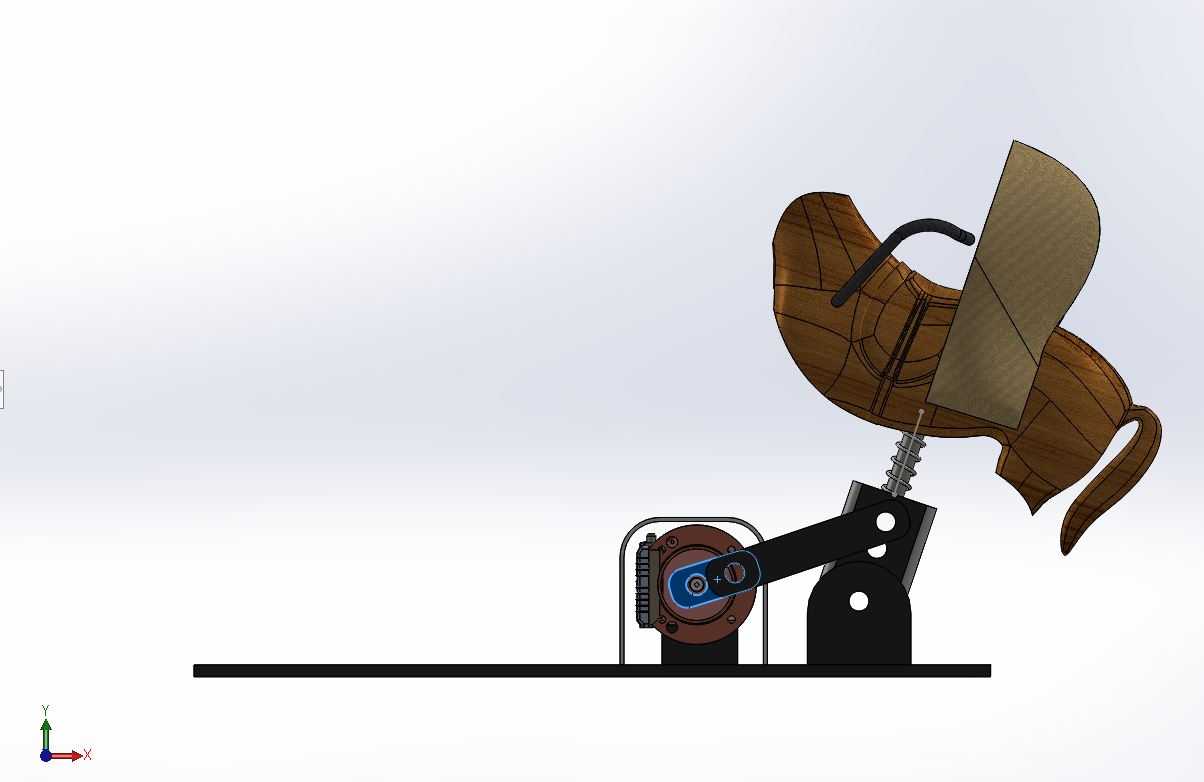

　　这套骑马模拟装置的核心传动依托平面四杆机构实现，在小型体验类游乐设备、体感康复训练辅具的原型开发场景中，这类纯机械传动的结构方案无需复杂电控即可实现稳定的往复俯仰动作，相比电控直驱的方案，结构可靠性更高，后期维护成本更低，适合放置在商圈小型体验点位、社区康复活动区等对设备稳定性要求较高的场景。从实际功能落地角度看，装置通过底部电机输出旋转动力，经曲柄连杆组件将连续回转运动转化为上部模拟马鞍的复合往复运动，运动轨迹经过连杆长度参数的反复调校，能够还原真实骑乘过程中的上下起伏与前后小幅俯仰的复合动作，避免单一方向运动带来的体感失真，同时运动行程被限制在安全范围内，不会出现幅度过大导致的使用风险。设计过程中首先确定了安装底板的边界尺寸，

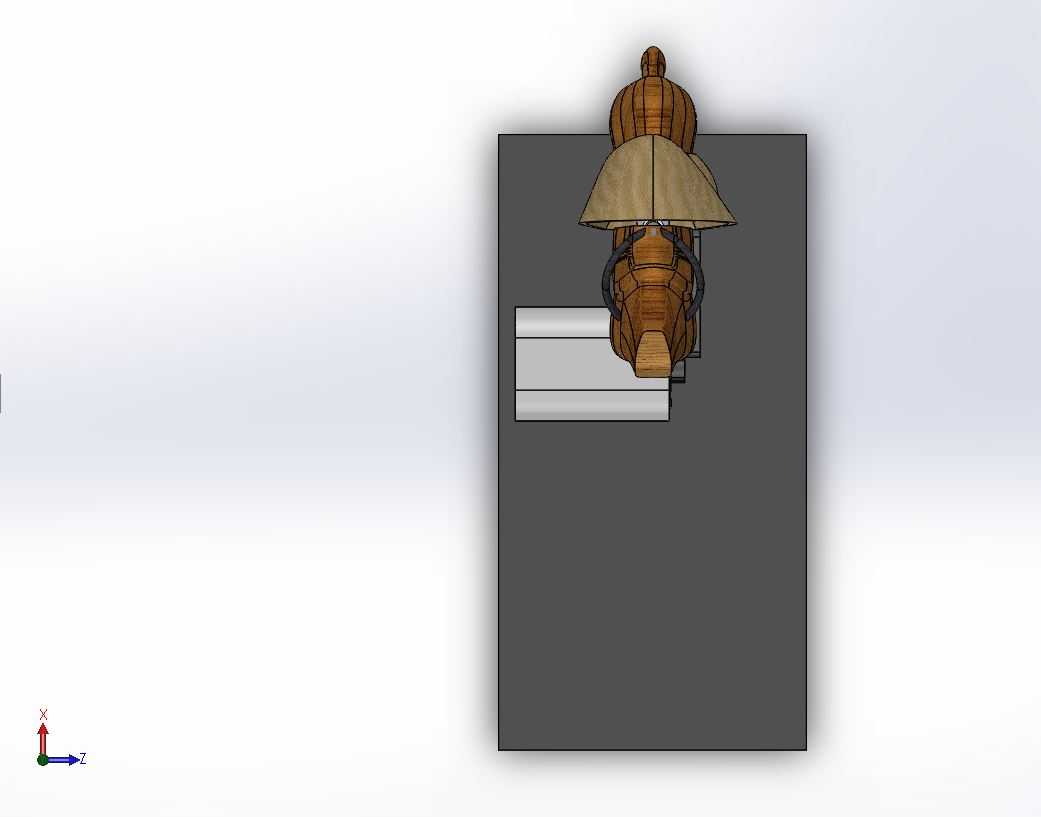

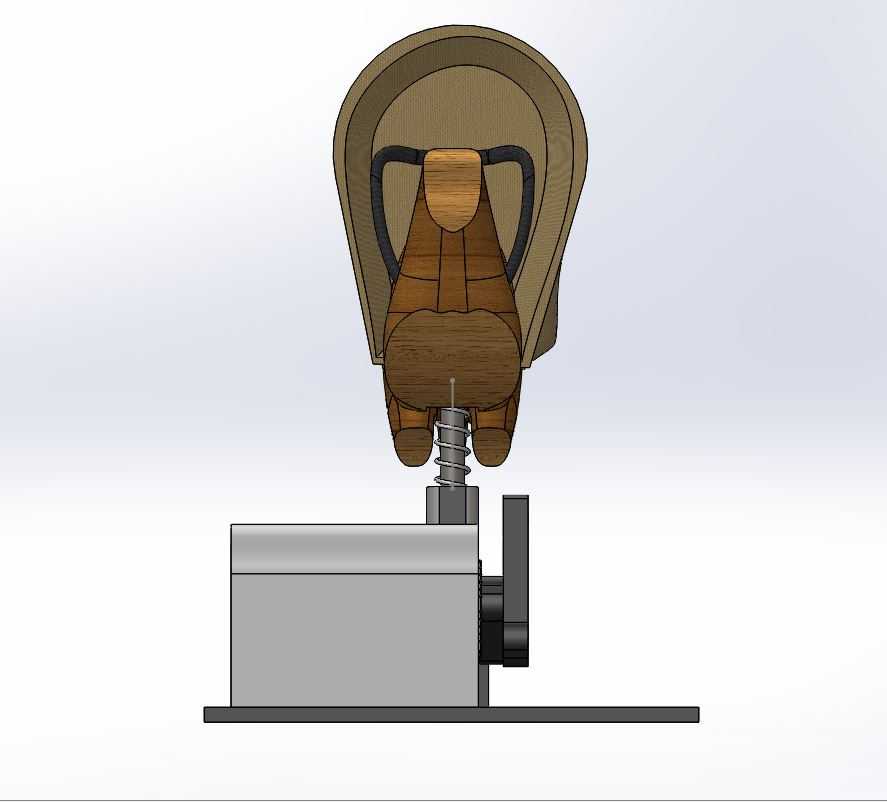

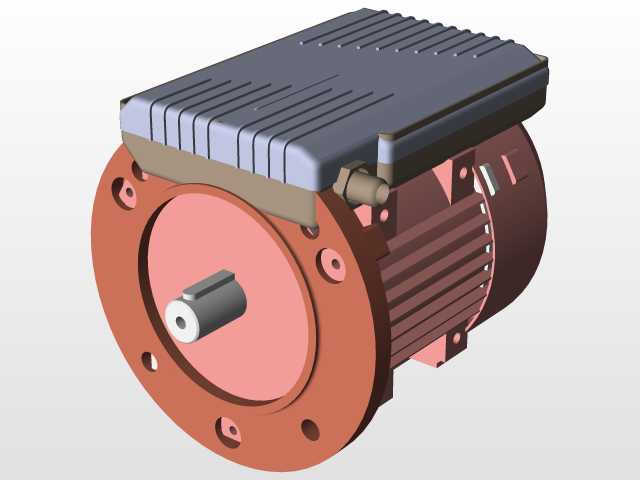

　　底板采用平板式安装结构，可直接通过螺栓固定在硬质平整地面上，无需额外做预埋基础，整体设备的安装占地范围控制在小型桌面级设备的尺寸区间，既可以作为桌面展示的机械原理教具，也可以放大尺寸后作为实际体验设备使用。上部的马鞍造型采用贴合人体工学的曲面设计，预留了扶手安装位置，使用者握持扶手时的受力角度经过校核，能够在运动过程中保持稳定的支撑，马鞍下方的支撑导杆与连杆输出端做铰接连接，可在运动过程中自适应调整角度，避免刚性连接带来的运动卡滞。动力端的电机安装座与底板采用一体化定位设计，电机输出轴与曲柄的连接位置设置了定位销，保证传动过程中无径向窜动，曲柄与连杆的铰接处采用耐磨衬套结构，长期往复运动下的磨损量可控，能够延长设备的连续运行寿命。

　　整套结构的运动逻辑经过运动仿真验证，四杆机构的死点位置通过配重块做了规避，电机启动时不会出现卡滞堵转的情况，运动过程中的速度波动控制在合理区间，不会出现突然的加速度变化导致的体感不适。外部护罩将传动组件完全封闭在内部，仅保留运动输出端的连接位置，避免使用过程中肢体或异物卷入传动结构，满足机械安全设计的基本要求。作为机械原理演示原型，这套结构也可用于高校机械专业的连杆机构教学演示，直观展示平面四杆机构的运动转换过程，相比纯动画演示，实体结构能够让观察者更清晰地理解回转运动到往复复合运动的转换逻辑，各连杆的长度参数可根据实际需要的运动轨迹做调整，通过改变曲柄与连杆的长度比，即可调整马鞍的运动幅度与轨迹形态，适配不同的使用场景需求，

　　比如面向低龄儿童的体验场景可缩小运动行程，面向康复训练的场景可调整运动频率与幅度，适配不同的康复训练要求。整套结构的零部件加工难度较低，大部分结构件可采用常规的板材切割、机加工工艺完成，无需特殊定制的异型构件，加工成本可控，适合小批量试制与生产。
