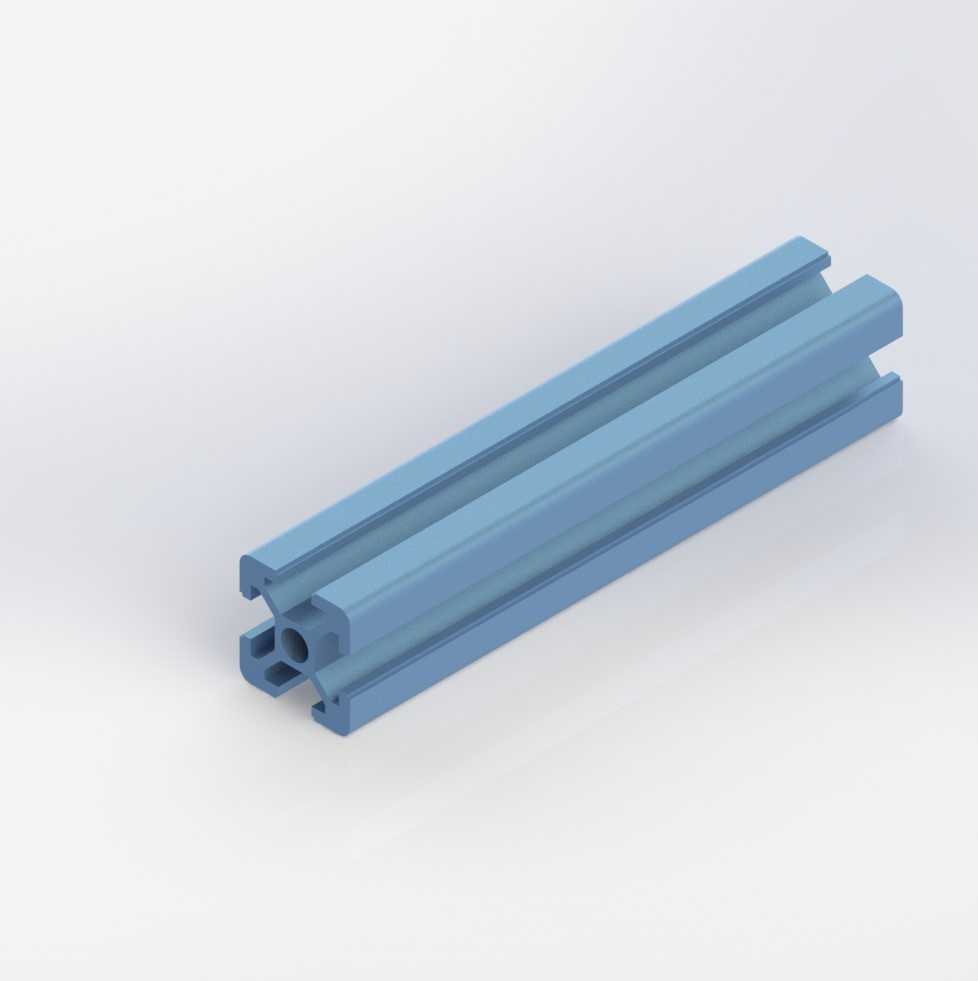

2020规格T型槽挤压铝型材结构

　　在非标自动化设备、小型检测工装、桌面级实验台架的搭建场景中，20系列T型槽铝型材是轻量化框架搭建的核心基础构件，这款截面规格为20×20毫米的T型槽挤压铝型材，单根定长100毫米的设计，刚好适配小型模组的快速拼接需求，无需额外裁切即可直接用于短距离支撑、传感器安装支架、小型走线槽固定等场景。从截面结构来看，这款型材采用对称式四槽设计，四个端面均预留标准T型槽道，槽道的开口尺寸与槽内卡位尺寸经过挤压工艺校准，能够兼容标准M4、M5规格的T型螺栓与法兰螺母，安装时无需在型材上额外打孔攻丝，只需将螺栓头顺着槽道滑入对应位置，锁紧螺母即可完成连接件的固定，大幅降低现场装配的加工工作量。型材的中心位置设计有圆形中空腔体，

　　一方面能够在保证截面抗弯强度的前提下降低型材自身重量，减少整体框架的负载，另一方面中空腔体可以作为设备气路、弱电线路的内置走线通道，避免线路外露造成的剐蹭、积尘问题，提升设备整体的整洁度与安全性。在实际选型应用中，这款2020T型槽铝型材常被用于搭建小型设备的外围防护栏、视觉检测相机的可调安装支架、桌面型3D打印机的运动框架、电子元器件的测试治具底座，由于其截面尺寸小巧，在空间受限的安装场景中优势明显，不会占用过多的设备内部空间，同时挤压成型的铝合金材质表面经过阳极氧化处理，具备较好的耐磨与抗腐蚀性能，在常规工业车间环境下长期使用不会出现表层锈蚀、掉漆的问题，维护成本极低。从设计逻辑上看，这款型材的截面壁厚经过力学仿真优化，

　　在100毫米的支撑跨距下，垂直方向的静载承重能够满足小型传感器、气动元件、轻量型电动模组的安装需求，不会出现明显的挠度变形，四个边角的R角过渡设计，既能够避免安装过程中尖锐边角造成的人员划伤，也能在拼接框架时与配套的角件、端盖完美贴合，减少拼接缝隙。安装边界方面，这款型材的槽道中心到型材外表面的距离为标准6毫米，配套的直角角件、三维连接件、活动铰链等配件均为通用标准件，设计选型时无需单独开模定制配件，直接采购市售标准20系列铝型材配件即可完成组装，单根型材的两端可以搭配塑料端盖进行封边，避免中空腔体进入灰尘、切削碎屑，也能提升框架整体的外观一致性。在实际装配过程中，T型槽的设计允许安装位置沿型材长度方向任意调整，

　　当设备需要调整传感器位置、增减辅助构件时，只需松开对应位置的螺母即可滑动调整，无需重新拆装整个框架，对于需要频繁迭代调整的实验类设备、小批量定制化工装来说，这种可调性能够大幅缩短设备的改造成本与周期。型材的挤压成型工艺保证了截面尺寸的一致性，长度方向的直线度公差控制在每米0.5毫米以内，拼接长框架时不会出现明显的拼接错位，能够保证框架整体的平面度与直线度要求，满足运动模组安装的基准精度需求。
