电动轮式定量糖果分发装置结构设计

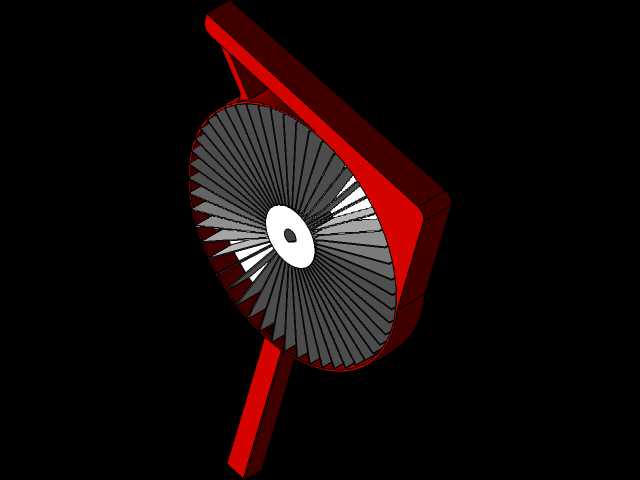

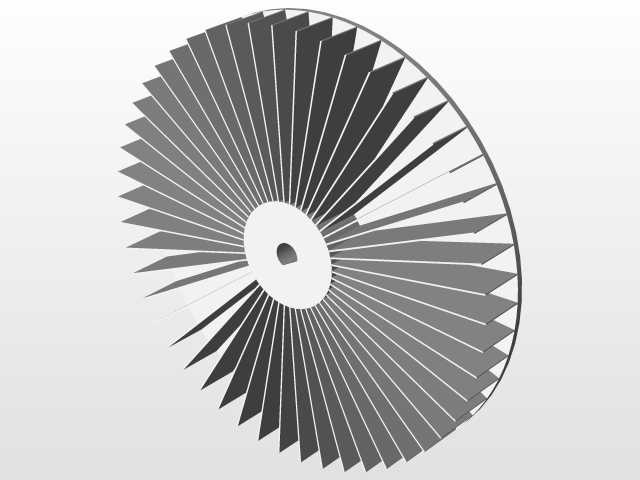

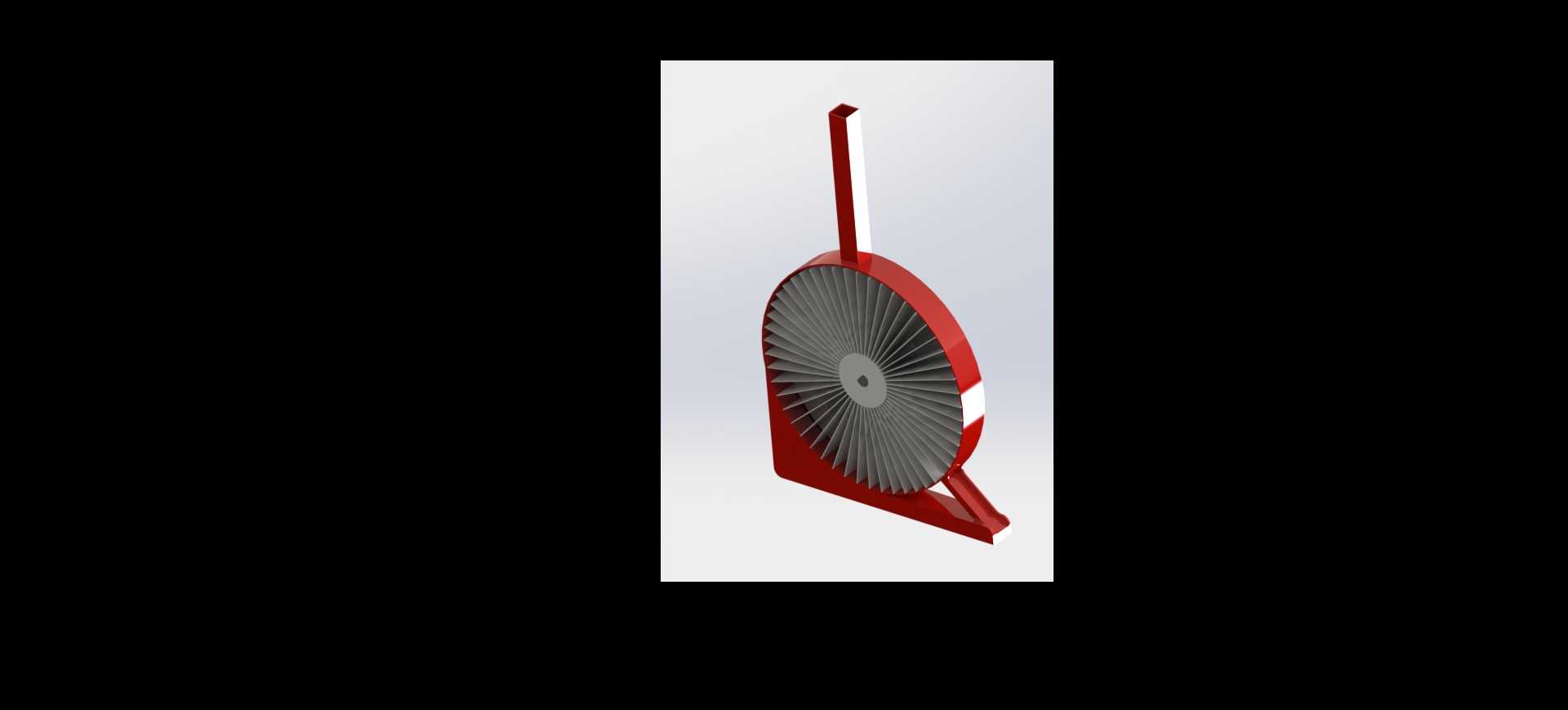

　　这款轮式定量分发装置，主要面向小型零售终端、自助售卖场景的零散颗粒状物品定量出料需求，适配尺寸固定为90mm×35mm×4mm的扁块状糖果类物品，通过电机驱动轮体转动完成单次定量出料，避免人工取拿的卫生问题与定量误差。从结构设计逻辑来看，装置整体采用立式支撑结构，顶部设置敞口式进料仓，待分发物品直接从顶部开口投入，依靠自身重力滑落至轮体的容料槽内，轮体边缘均匀分布的槽位尺寸与待分发物品尺寸完全匹配，每个槽位仅能容纳单块物品，当轮体在电机驱动下转动至底部出料口位置时，槽位内的物品在重力作用下自然滑落，完成单次分发动作，整个出料过程无需额外的拨料、推料机构，结构冗余度低，后期维护成本极低。

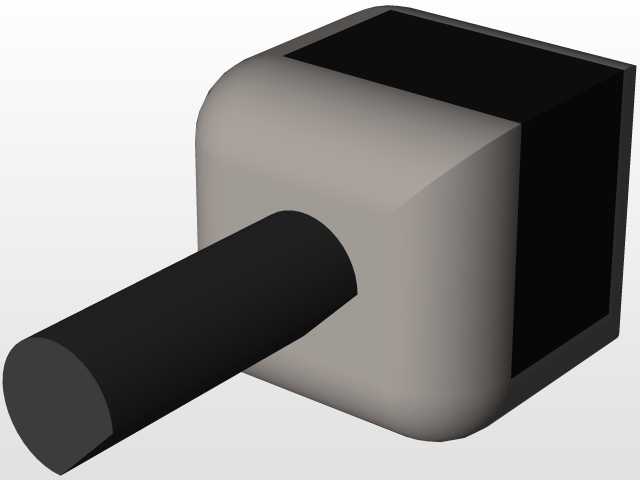

　　在安装边界方面，装置整体占用空间紧凑，立式支架采用弯折金属板材成型，既作为轮体与驱动电机的安装基座，也构成进料仓的侧壁结构，减少了额外的连接件数量，安装时仅需将支架底部固定在水平台面即可，无需复杂的预埋或外挂结构，适配多数自助售卖设备的内部安装空间。驱动部分采用小型直流电机直连轮体转轴，传动路径无额外减速齿轮组，通过控制电机的转动角度即可实现单次出料的精准控制，轮体与支架侧壁的间隙控制在0.5mm以内，既避免转动过程中出现卡滞，也防止物品从间隙处漏出，保证出料的定量准确性。

　　从实际应用的适配性来看，该装置除了适配指定尺寸的扁块状糖果外，只要调整轮体容料槽的尺寸，即可快速适配同类型的扁块状零散物品，比如独立包装的奶片、压缩饼干片、小型片状零食等，结构改型成本极低。外壳部分采用一体化弯折成型的金属壳体，表面做喷塑处理，耐磨且易清洁，适合在人流量较大的公共场景使用，轮体采用轻质工程塑料注塑成型，转动惯量小，电机启动负载低，长时间运行的能耗表现优异。在出料路径的设计上，底部出料口设置倾斜导料槽，物品从轮体槽位滑出后沿导料槽滑落至取料口，避免物品直接掉落出现磕碰破损，导料槽的倾斜角度设置为35度，既保证物品能依靠重力顺畅滑落，也不会因为滑落速度过快弹出取料区域。

　　设计过程中重点考虑了卡料风险的规避，轮体容料槽的边缘做了R1.5的圆角处理，物品进入槽位时不会被棱角卡滞，进料仓的侧壁与轮体的衔接处做了弧形过渡，避免物品在衔接处堆积搭桥，保证进料顺畅。驱动电机的控制逻辑采用点动控制模式，每次触发仅驱动轮体转动一个槽位的角度，不会出现连续转动导致多出料的问题，同时电机设置堵转保护，一旦出现卡料情况会自动反转一定角度后再次尝试正转，避免电机长时间堵转烧毁。整个装置的可拆卸性较强，轮体与转轴采用快拆结构，无需工具即可拆下轮体进行清洁或更换，适配不同尺寸物品的分发需求，支架上的电机安装位采用长圆孔设计，可小幅调整电机的安装位置，保证转轴与轮体的同轴度，降低转动过程中的噪音与磨损。
