PCB板载小型电磁感应组件结构设计

项目分类:传感器 发布时间:2022-05-03 ID:621731
  • PCB板载小型电磁感应组件结构设计
  • PCB板载小型电磁感应组件结构设计

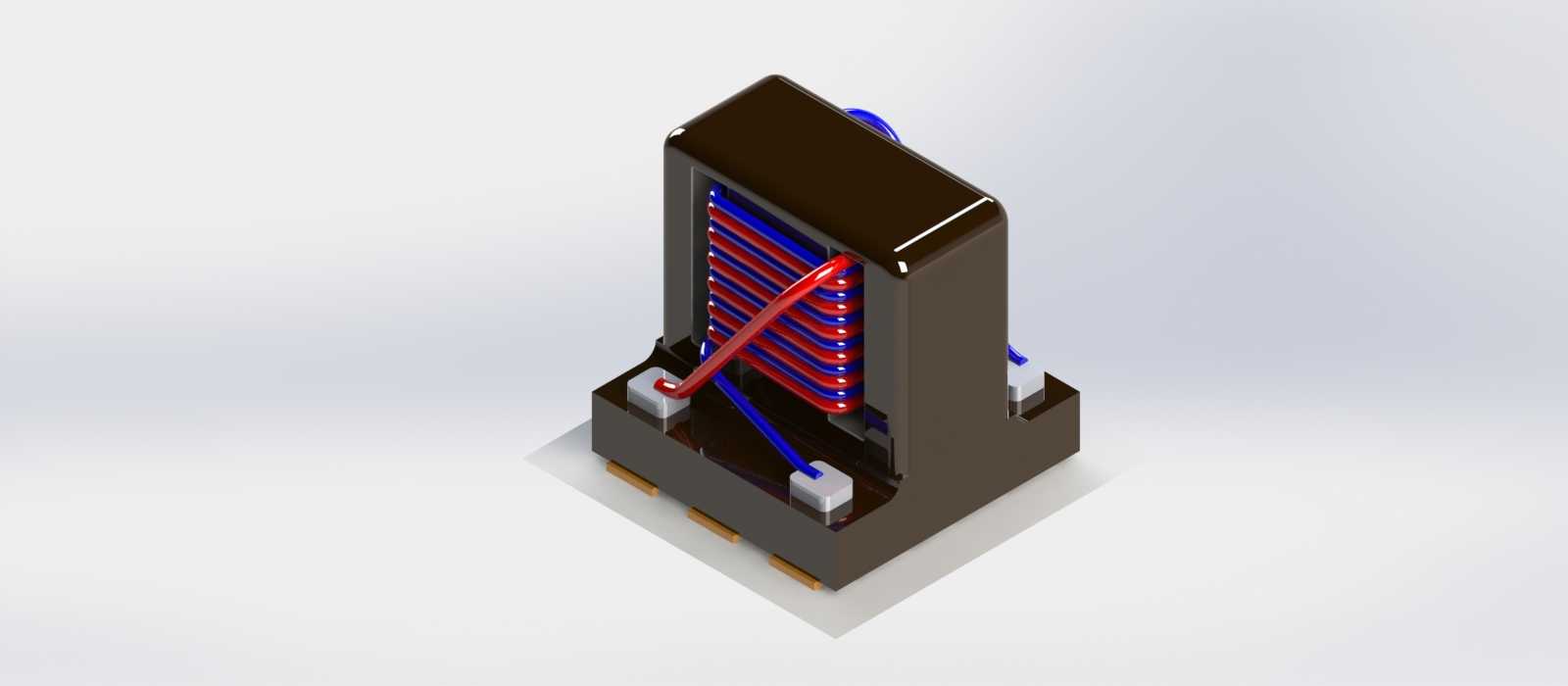

  这款板载感应组件是PCB电路系统里的核心信号拾取与触发元件,日常在工业控制板卡、消费电子主控板、小型自动化设备的信号采集回路里都能见到它的身影,主要作用是通过电磁感应原理捕捉周边磁场变化、电流波动或者金属接近信号,把物理量的变化转换成电路可识别的电信号,传递给后端的主控芯片做逻辑判断。从结构设计来看,整个组件采用立式安装布局,主体的绝缘骨架采用耐高温的工程塑料注塑成型,骨架上分层密绕漆包铜线圈,线圈绕组之间做了分层绝缘处理,避免匝间短路的风险,绕组的引出端分别连接到底部的两个金属接线端子上,端子采用镀锡处理,方便后续波峰焊或者回流焊工序直接固定在PCB板的对应焊盘上。组件的外部包裹深色绝缘防护外壳,

  外壳和骨架之间采用卡扣加定位柱的配合方式,不需要额外打胶就能实现牢固装配,外壳的侧壁做了微小的排气槽,避免焊接或者高低温工作时内部空气膨胀导致外壳鼓胀。底部的安装面和PCB板面完全贴合,三个定位凸台对应PCB上的定位孔,插装的时候可以快速找准位置,不会出现偏移导致焊接错位的问题,接线端子的伸出长度刚好匹配常规1.6mm厚度PCB的焊盘透锡要求,焊接后焊锡可以顺着端子的爬锡槽铺满焊盘,保证足够的焊接强度,即使设备长期处于振动工况下也不会出现脱焊问题。设计过程中重点考量了线圈的绕线空间和磁路闭合效率,骨架的中柱尺寸经过反复校核,既保证足够的线圈缠绕圈数满足感应灵敏度要求,又不会因为体积过大占用过多PCB板面空间,

  绕组外部的红蓝绝缘套管不仅可以区分引脚定义,还能避免引出线和绕组边缘的锐角摩擦导致漆皮破损短路。组件的整体高度控制在常规板载元件的限高范围内,不会和外壳或者其他高位元件产生干涉,安装时只需要将底部定位凸台插入PCB对应定位孔,端子对准焊盘过孔即可完成预固定,不需要额外的治具辅助就能过焊接炉,大幅提升产线装配效率。实际应用中,这类感应组件可以用在小型电流检测回路里,非接触式捕捉线路上的电流变化,也可以作为接近开关的感应头,检测金属部件的到位情况,还能在电磁触发回路里作为信号耦合元件,传递脉冲触发信号。设计时特意将线圈的绕组方向和安装面做了垂直布局,让感应磁场的作用方向平行于PCB板面,避免板上其他磁性元件对其产生信号干扰,

  外壳的屏蔽结构也能减少周边杂散磁场的影响,保证信号采集的稳定性。组件的所有棱角都做了R0.3以上的圆角处理,避免生产装配过程中划伤操作人员或者损坏周边线材,绝缘外壳的耐温等级达到125摄氏度,可以满足大部分工业级PCB的工作温度要求,即使在设备满负荷长期运行的工况下,外壳也不会出现变形或者绝缘性能下降的问题。从安装边界来看,组件在PCB上占用的投影面积很小,周边只需要预留1mm的安全间隙就不会和相邻的电阻、电容等贴片元件产生干涉,立式的结构也充分利用了PCB上方的立体空间,对于板面空间紧张的紧凑型控制板来说非常友好。线圈绕组的线径和圈数匹配常规的低压信号回路参数,不需要额外做信号放大就能直接接入后端的信号处理电路,简化了外围电路的设计复杂度。接线端子的间距符合标准的PCB焊盘间距规范,设计PCB封装的时候可以直接调用标准的端子封装库,不需要单独绘制特殊封装,减少了硬件设计的工作量。
