板载沉板带灯RJ45网口连接器结构

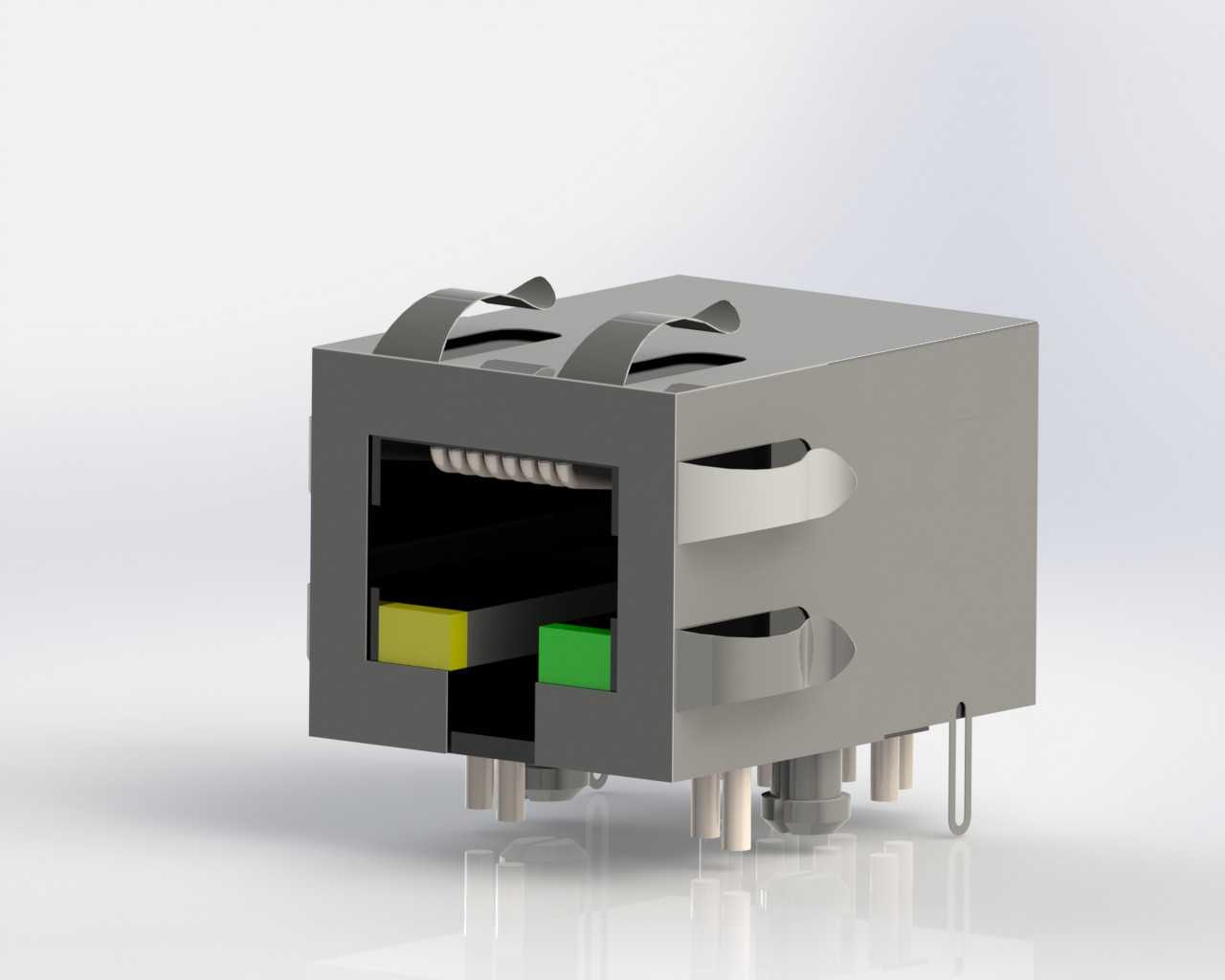

　　做板卡结构设计的工程师基本都绕不开RJ45接口的选型与布局，这款沉板带灯的RJ45连接器，是目前工业控制板卡、嵌入式通讯主板、交换机接口板上应用占比极高的一款接插件，很多刚入行的结构工程师容易在网口安装边界、干涉校验上踩坑，结合这个三维模型可以把实际设计里的注意点捋清楚。从实际应用场景来看，这类RJ45连接器主要用在需要以太网通讯的板载设备上，不管是工业PLC的通讯扩展板、嵌入式网关主板，还是桌面式交换机的前置接口、工控机的后置IO面板，都能看到同结构的网口座，它的核心作用是实现网线水晶头的物理锁紧与以太网信号的引脚导通，同时自带的黄绿双色指示灯可以直接反馈链路连接状态、数据传输状态，不用额外在面板上加装独立指示灯，能节省面板布局空间，也减少了板上飞线接灯的工序。从功能特性上拆解，这款连接器采用金属屏蔽外壳设计，外壳上的弹性弹片一方面是在插入水晶头后和水晶头金属屏蔽层接触，实现电磁屏蔽，降低工业现场强电磁干扰对以太网信号的影响，另一方面外壳两侧的弯角弹片是焊接在PCB板的接地焊盘上，实现整个连接器的接地导通，提升抗干扰能力；接口内部的胶芯结构做了分层设计，上层是8根信号接触弹片，对应水晶头的8个引脚，弹片采用倾斜角度设计，水晶头插入时会被挤压产生正向接触力，保证长期使用后的接触可靠性，不会因为设备振动出现接触不良的情况，胶芯前端的黄绿两个导光柱，直接对应PCB板上焊盘位置的贴片LED，灯亮时光线通过导光柱传导到接口前端，用户在外部就能直接看到网口工作状态，不用拆解设备。再说到设计思路，这款连接器做的是沉板结构设计，也就是说连接器主体有一部分是嵌入到PCB板的开槽里，相比直插式的板上网口，能有效降低接口整体的安装高度，对于薄型设备、对整机厚度有要求的嵌入式产品来说，沉板结构可以把网口突出PCB板面的高度控制在10mm以内，不会因为网口高度过高导致外壳需要做过高的凸台，影响整机外观与结构强度；引脚部分采用弯插设计，所有焊接引脚都从连接器底部引出，垂直插入PCB对应的通孔焊盘，波峰焊就能完成焊接，不需要额外做SMT贴片的特殊钢网设计，焊接工艺兼容性更强，同时连接器底部带两个塑料定位柱，装配时先插入PCB上的定位孔，能提前固定连接器位置，

　　避免过波峰焊时出现偏移、浮高的问题。关于外形尺寸与安装边界，做结构布局时首先要注意PCB板上需要预留对应的沉板开槽，开槽的长宽尺寸要比连接器嵌入部分的单边大0.2mm左右，避免装配时出现硬顶干涉，连接器的焊接引脚间距是标准的2.54mm间距，对应PCB焊盘的孔径要做0.8mm，焊盘外径1.5mm，保证焊接时的吃锡量足够；面板侧的开口尺寸要注意，不能只按连接器前端的外框尺寸做，要预留水晶头插拔时的活动余量，一般开口长宽比接口外框单边大0.3mm，同时要注意连接器前端面和设备外壳内侧面的间隙要控制在0.1-0.2mm，间隙过大会出现外观缝隙，间隙过小会因为外壳注塑公差、板卡装配公差导致连接器被外壳顶到，出现焊盘受力开裂的问题；

　　另外要注意插拔方向的空间预留，水晶头插入后会突出连接器前端面大概15mm左右，外壳上的网口开口深度要足够，不能出现水晶头插不到位的情况，同时在连接器后方的PCB区域，不要布置过高的元器件，因为弯插结构的连接器本体后方会有一定的焊接引脚突出，过高的电容、电感元件会和连接器本体产生干涉，一般建议连接器后方3mm范围内不要布置高度超过5mm的元器件。还有容易被忽略的细节，就是金属外壳上的接地弹片，对应的PCB焊盘要做大面积铺地连接，不能只做孤立的小焊盘，否则屏蔽接地效果会大打折扣，在强电磁干扰的工业场景下容易出现丢包、通讯中断的问题；导光柱对应的LED焊盘位置要和导光柱底部对齐，偏差不能超过0.5mm，否则会出现指示灯亮度不均、

　　从外部看不到灯光的问题；另外连接器自带的金属固定弹片，在水晶头插入时会产生一定的保持力，选型时要注意保持力参数在7.5kg以上，避免网线被拉扯时水晶头直接脱落，导致通讯中断。很多工程师做三维建模时容易忽略连接器底部的引脚长度、定位柱高度，导致生成的PCB封装和实际器件不匹配，打样后出现装不上的问题，这个模型把所有的细节特征，包括弹片的折弯角度、导光柱的凸台、引脚的倒角、定位柱的拔模角度都做了还原，在做整机结构干涉校验、PCB封装设计时可以直接参考，不用反复拿实物样品测量尺寸，能减少前期设计的试错成本。另外在做整机ESD测试时，这款连接器的金属外壳接地路径要短，直接连接到PCB的保护地，不要通过细长的走线连接，否则静电放电时不能快速把电荷导走，容易打坏内部的以太网PHY芯片，这部分在结构建模时就要提前考虑接地点的位置，不要等样机做出来测试不过再整改。
