InfinX6对插头夹层平行板连接器结构

　　在高速数据传输设备的板卡堆叠架构中，夹层连接方案的选型直接决定了整机信号完整性与空间利用率，这类平行板连接器常应用于通信交换设备、工业控制板卡、高端服务器的子板与母板垂直互连场景，替代传统飞线与低矮排针方案，解决多层板卡堆叠时的信号串扰、阻抗不连续问题。这款InfinX系列6对插头夹层连接器，采用平行双列接触端子布局，接触件选用高弹性铜合金基材，表面镀金处理以降低接触电阻，适配差分信号传输需求，单组端子对的阻抗控制在100Ω差分标准范围内，可满足高速串行信号的传输带宽要求，适配当前夹层应用中不断提升的带宽传输需求。从结构设计来看，连接器主体采用玻纤增强耐高温工程塑料作为绝缘基座，基座上设置有对称的端子定位槽，

　　每一侧排布6组平行接触弹片，弹片采用悬臂梁结构设计，插拔过程中可提供稳定的正向接触力，同时避免过应力导致的弹片塑性变形，插拔寿命满足工业级设备的维护更换需求。连接器两侧设置有导向定位结构，在板卡组装时可先通过导向柱完成预定位，避免插合过程中端子偏斜导致的接触件弯折损坏，基座外侧设置有焊接固定脚，可通过波峰焊或回流焊工艺固定在PCB板表面，固定脚的位置精度控制在±0.05mm范围内，保证与板卡焊盘的对位精度。外形尺寸方面，该连接器整体为窄长型结构，宽度方向占用PCB板空间极小，适配高密度板卡的布局需求，插合高度匹配常规夹层板间距，安装后不会超出板卡间的预留空间，端子的焊接端采用鸥翼型设计，可兼容常规SMT焊接工艺，

　　焊接后焊点的抗剪切强度满足行业通用标准，可承受常规振动工况下的连接可靠性。在实际设备应用中，这类连接器主要承担子卡与主板间的高速信号、低压电源的传输功能，相比传统的板对板连接器，其平行端子布局可有效降低信号传输过程中的近端串扰，相邻端子间设置有绝缘隔离筋，进一步提升信号间的抗干扰能力，连接器的外壳部分设置有金属屏蔽结构，可通过焊接脚与PCB板的接地层连通，形成完整的电磁屏蔽腔体，降低外部电磁干扰对高速信号的影响，同时减少自身信号对外的电磁辐射。设计过程中需要重点考量端子的成型精度与绝缘基座的注塑公差，端子的冲压精度直接影响接触力的一致性，绝缘基座的翘曲量需要控制在极小范围内，避免焊接后出现端子共面度超差导致的虚焊问题，

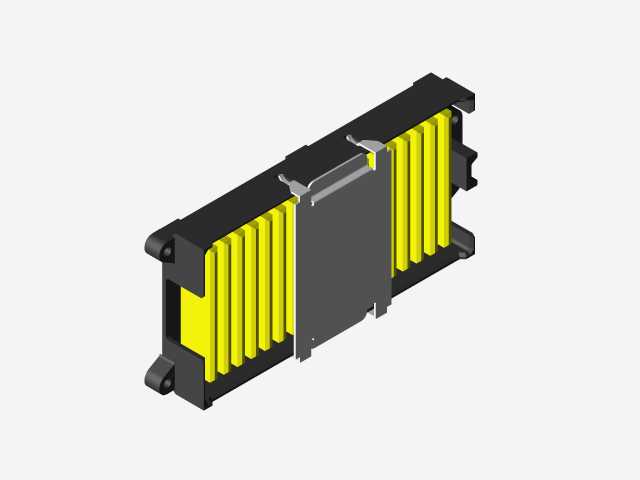

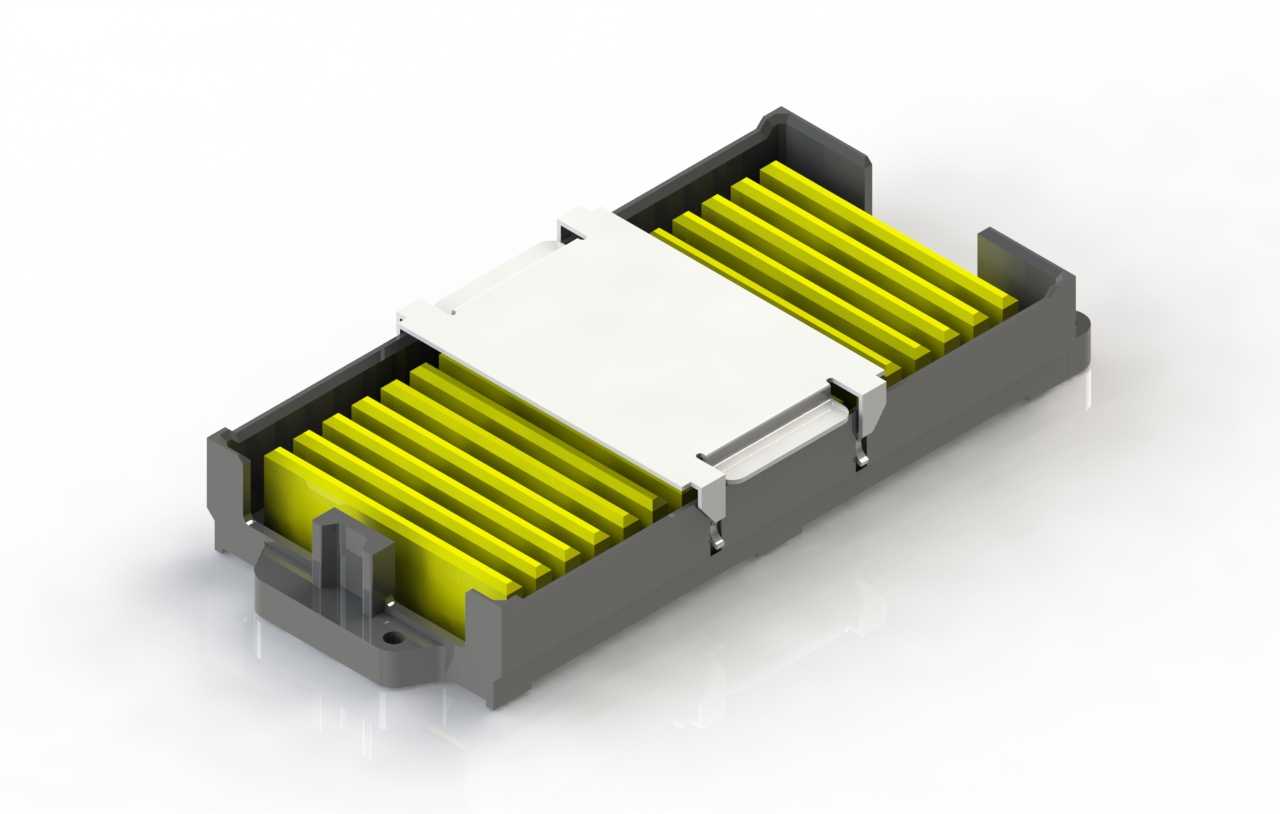

　　在三维建模过程中，需要完整还原端子的悬臂梁弧度、绝缘基座的定位槽结构、屏蔽外壳的卡扣配合结构，同时预留出焊接工艺所需的焊盘空间与组装公差间隙，为后续的PCB封装设计、结构干涉检查提供准确的模型依据。在设备组装环节，该连接器的插合手感清晰，到位后会有明显的卡扣锁止反馈，避免设备运输或振动工况下出现连接器松脱的问题，锁止结构采用一体式塑料卡扣设计，无需额外的金属固定件，减少整体物料数量的同时提升组装效率。针对不同的板卡堆叠高度需求，该系列连接器可通过调整绝缘基座的高度来适配不同的夹层间距，本次建模的6对插头规格属于该系列中通道数较少的型号，适用于小信号子板的互连需求，建模时完整还原了所有接触端子的细节结构、绝缘基座的加强筋结构、屏蔽外壳的折弯卡扣结构，可直接用于设备的结构装配干涉检查、信号完整性仿真的结构模型输入。
