摩托车车架配套后减震器结构设计

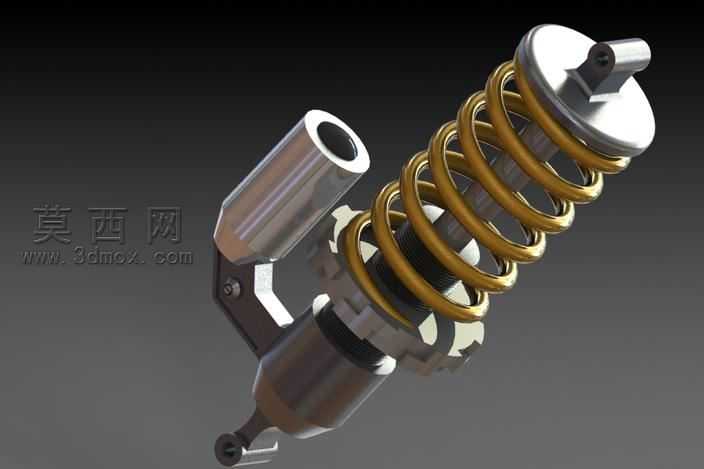

该后减震器三维模型采用SolidWorks软件完成全参数化建模，建模过程遵循机械设计的装配逻辑，自底向上依次完成各子零件的特征构建与整体装配校验，确保各部件间的配合公差符合实际加工装配要求。模型核心结构包含外置金色螺旋减震弹簧、筒式阻尼缸体、侧置储油气缸、上下连接吊耳以及多段调节锁环，各零件的几何特征还原度较高，能够清晰展现后减震器的实际工作结构。渲染阶段采用金属质感材质体系，减震弹簧表面赋予镀金金属材质，还原金属弹簧的光泽与反光特性；阻尼缸体与连接结构采用磨砂合金钢材质，呈现出机械加工部件的哑光金属质感；储油气缸表面做亮面镀铬处理，与主体缸体形成材质质感对比，提升整体渲染的层次感。建模过程中重点还原了减震器的调节结构，弹簧下端的多齿调节锁环保留了完整的齿形特征，可直观展示减震器预紧力调节的结构原理；上下连接端的铰接孔、连接叉结构均按照实际安装尺寸构建，能够直接用于车架装配的干涉校验。设计思路围绕框架类车架的配套使用需求展开，整体结构采用单筒外置储气瓶的布局，在保证减震行程与阻尼性能的同时，缩小了横向安装尺寸，适配紧凑型车架的安装空间；弹簧采用等节距螺旋结构设计，配合阻尼缸的油路结构，能够实现压缩与回弹行程的双向阻尼缓冲，有效过滤行驶过程中的路面冲击。模型装配过程中添加了合理的配合约束，可实现减震器的压缩行程动态模拟，能够直观展示弹簧压缩、阻尼缸伸缩的工作状态，可用于机械结构教学、车架配套设计选型参考等场景，各零件的特征树完整保留，支持后续的参数修改与结构优化调整。
