DIY仿形取形轮廓规测量工具

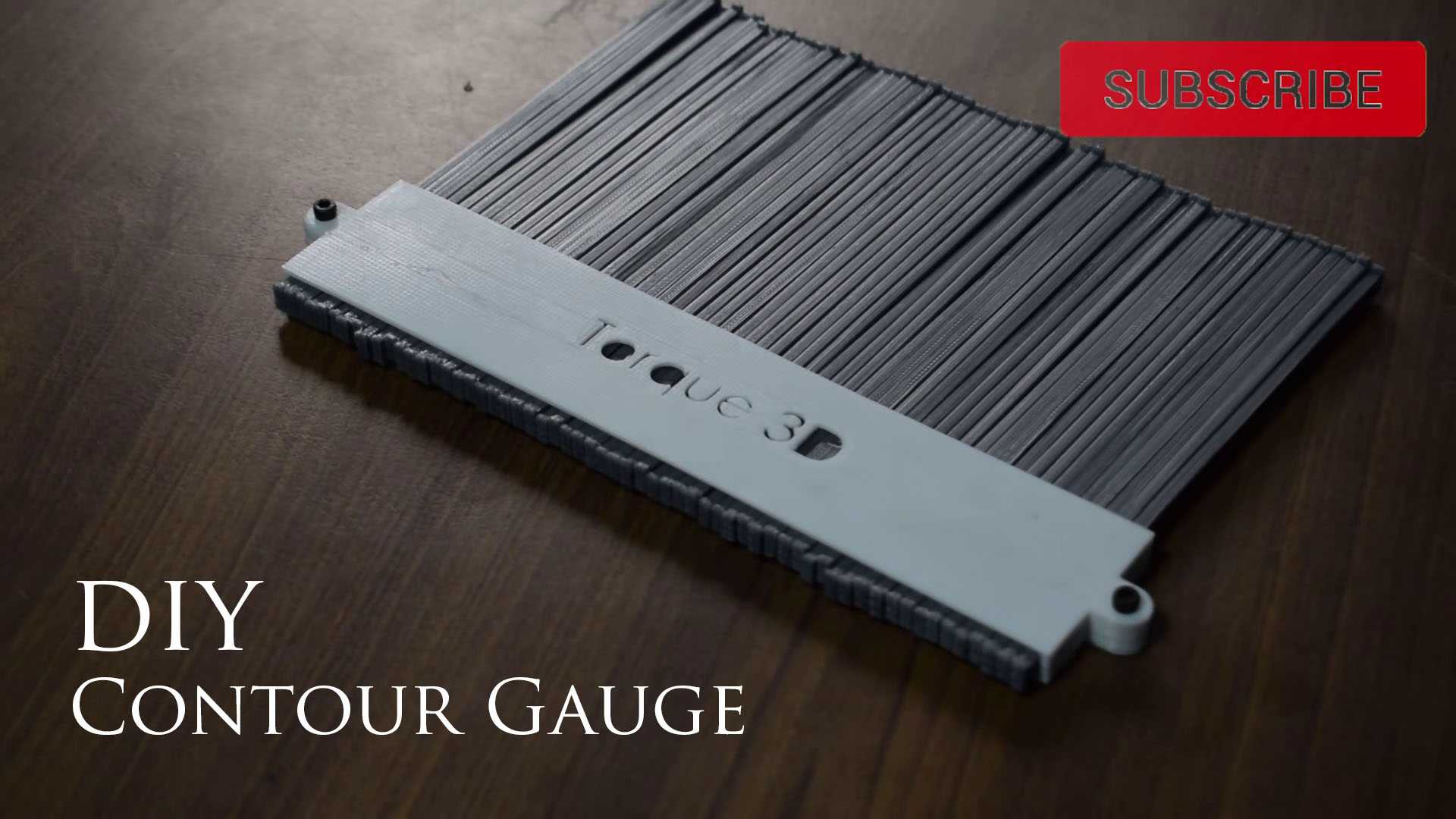

　　在日常设备维保、异形件测绘、家装木工放样、钣金下料复核这类场景里，经常会碰到不规则曲面、凹凸异形轮廓没法用直尺、角尺这类常规量具直接读数取形的问题，比如管道穿墙后的缝隙填补、瓷砖铺贴时的边角裁切、异形五金件的复刻测绘、汽车钣金修复时的轮廓比对，传统的拓印、铅丝取样方法不仅效率低，还容易因为材料形变产生测量误差，后续加工出来的工件贴合度很难达到装配要求。这款轮廓规的设计核心就是解决这类不规则轮廓的快速取形需求，整体采用并排密排的弹性测针结构，每根测针都可以独立沿轴向自由滑动，使用时只需要将测针端面垂直抵靠在被测轮廓表面，施加均匀的轴向压力，所有测针就会根据接触到的轮廓高低差产生不同的滑移量，最终在测针组的端面上复刻出和被测面完全一致的轮廓形状，不需要复杂的读数换算，直接把取好形的轮廓规靠在待加工的板材、坯料上就能直接描线裁切，大幅降低异形轮廓的测绘放样难度。

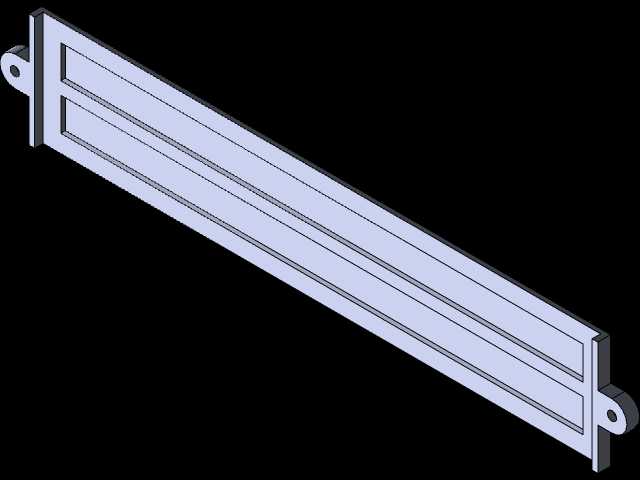

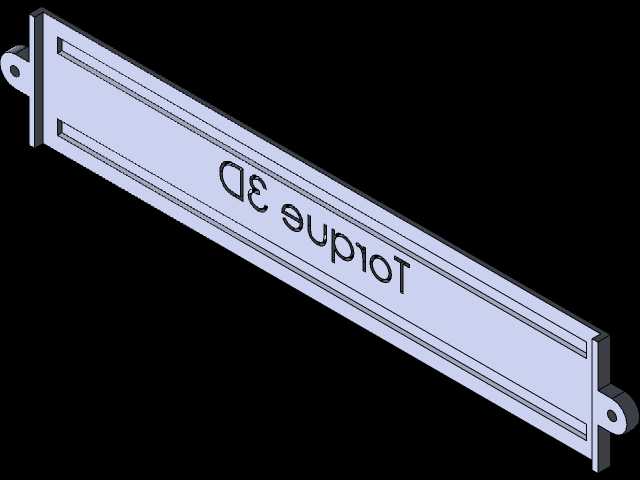

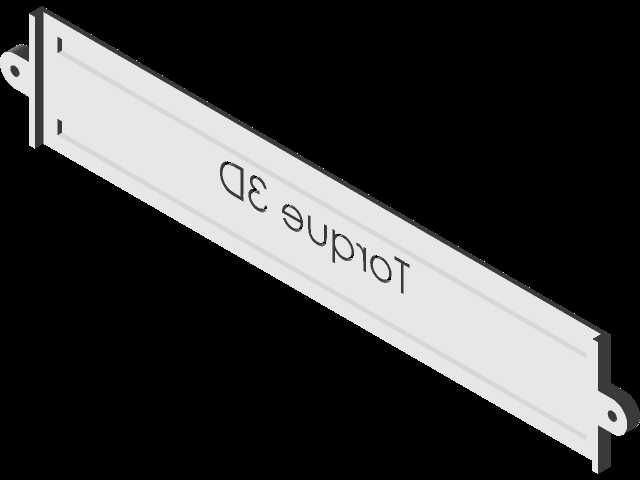

　　从结构设计逻辑来看，这款轮廓规的测针采用等截面矩形薄条结构，相比圆形测针，矩形测针之间的贴合间隙更小，取形的轮廓分辨率更高，不会出现圆形测针相邻间隙导致的轮廓锯齿状失真，测针的滑移阻尼经过适配调整，既不会因为阻尼太小导致取形后测针轻易移位，也不会因为阻尼过大导致测针不能完全贴合被测表面产生轮廓偏差。测针组两端设置了带安装孔的端盖，既可以限制测针的滑移行程，避免测针从导轨槽内脱出，也可以在需要长时间固定取形轮廓的时候，通过端盖的锁紧结构（如果配套锁紧件的话）固定所有测针的位置，防止移动过程中测针错位导致轮廓变形。测针的滑动基座采用一体化的导轨槽设计，槽体内壁做了低摩擦处理，保证每根测针都能独立顺畅滑动，不会出现相邻测针卡滞的问题，基座上的标识区域做了凹陷处理，不会因为日常摩擦导致标识磨损脱落。

　　从实际使用的适配场景来看，这款轮廓规可以覆盖大部分民用维保、小型加工、家装施工的取形需求，测针的有效滑移行程可以满足常见的凹凸轮廓落差测量，不管是圆形管道的外壁弧度、墙角的异形阴角阳角、汽车覆盖件的凹陷变形、木工雕花件的轮廓复刻，都能通过一次按压完成轮廓取形，相比传统的分段测量、逐点描线的方法，作业效率能提升数倍，而且取形的轮廓连续性更好，不会出现分段测量的拼接误差。在结构设计的细节上，测针的接触端面做了圆角处理，不会在抵靠软质被测材料（比如木材、塑料、薄钣金）的时候刮伤工件表面，也不会因为尖锐端面导致测针卡进材料表面的细微凹坑里影响取形精度。基座的握持边缘做了圆弧过渡，长时间握持按压的时候不会硌手，适合现场长时间作业使用。

　　在安装和使用边界上，这款轮廓规不需要额外的固定安装，属于手持便携式量具，整体外形为扁平长条状，可以轻松放进工具包、钳工工具箱的夹层里，不会占用过多的储物空间，使用时不需要外接电源、不需要配套读数设备，完全靠机械结构完成轮廓复刻，在无供电的野外作业、装修现场、车间维保场景都能直接使用。测针的材质选用耐磨的刚性材料，长期反复滑移使用也不会出现明显的磨损间隙，保证取形精度的长期稳定性，基座采用抗冲击的硬质材料，即使不小心从工作台掉落也不会出现导轨槽变形、测针散落的问题。针对不同的测量分辨率需求，还可以通过调整测针的厚度来适配，更薄的测针可以获得更高的轮廓分辨率，适合精细小件的轮廓取形，稍厚的测针结构强度更高，适合大尺寸、大落差的粗轮廓放样场景，用户可以根据自己的实际作业场景选择对应的规格。

　　在实际的加工验证环节，这类轮廓规的3D打印适配性很好，导轨基座和端盖都可以通过普通的FDM3D打印机直接制作，测针部分可以批量打印后逐一装配到导轨槽内，不需要复杂的后处理工序，打印完成后只需要清理掉导轨槽内的打印支撑，将测针依次装入槽内，再扣合两端的端盖就可以完成组装，个人DIY用户也可以轻松制作出可用的成品。在装配的时候需要注意测针的排列方向，保证所有测针的接触端面处于同一初始平面，避免初始位置不齐导致的取形偏差，装配完成后可以反复按压几次测针组，检查每根测针是否都能顺畅滑动，有没有卡滞、偏斜的问题，如果有卡滞的情况可以适当打磨测针的侧边或者导轨槽的内壁，保证滑动顺畅。日常使用的时候要注意避免测针受到侧向的冲击力，防止测针弯曲变形影响滑动精度，使用后可以及时清理测针缝隙里的木屑、灰尘、金属碎屑，避免杂物卡进测针间隙导致滑动阻尼变大，影响取形效果。
