适配775电机的小型直流水泵结构设计

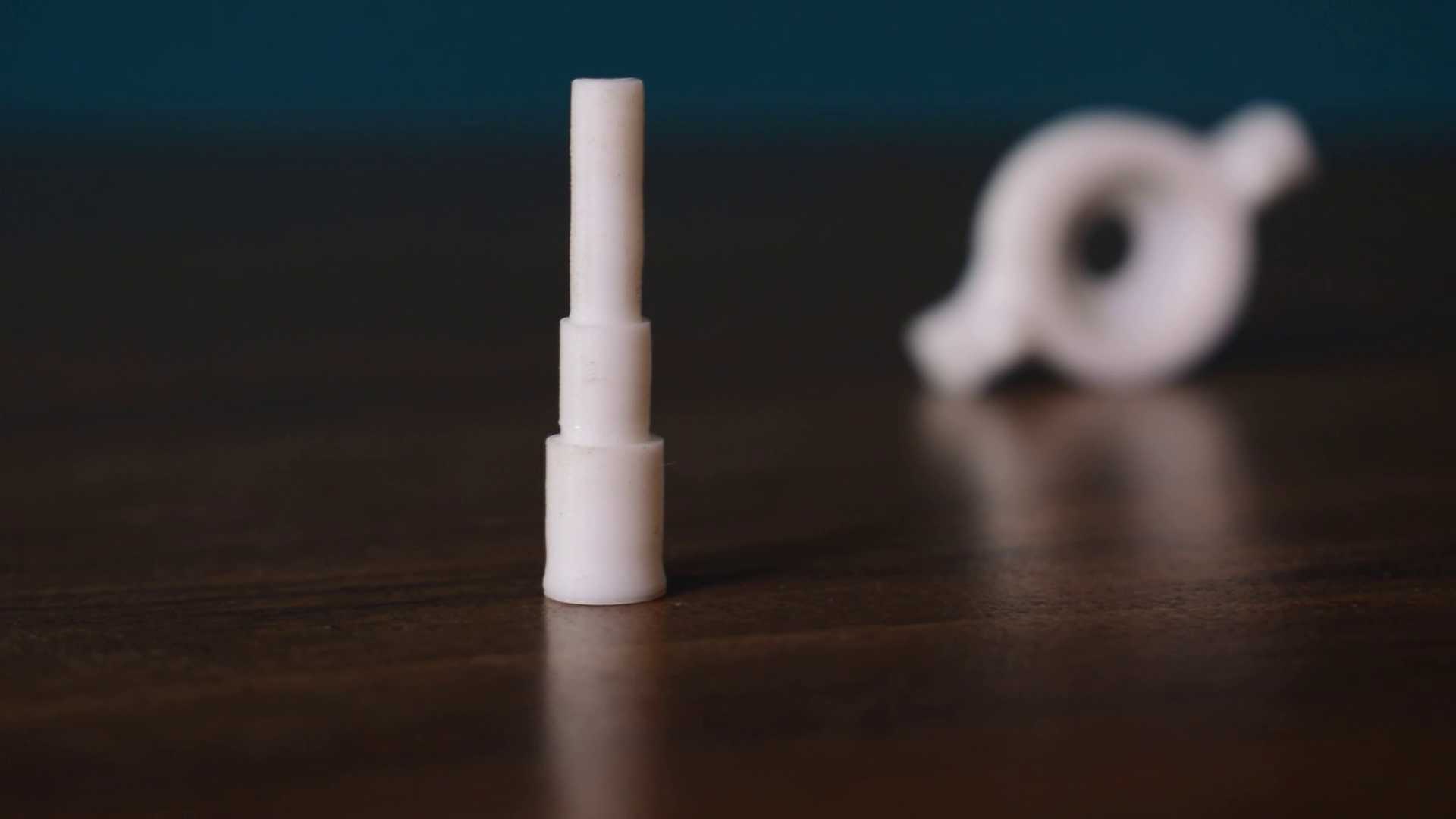

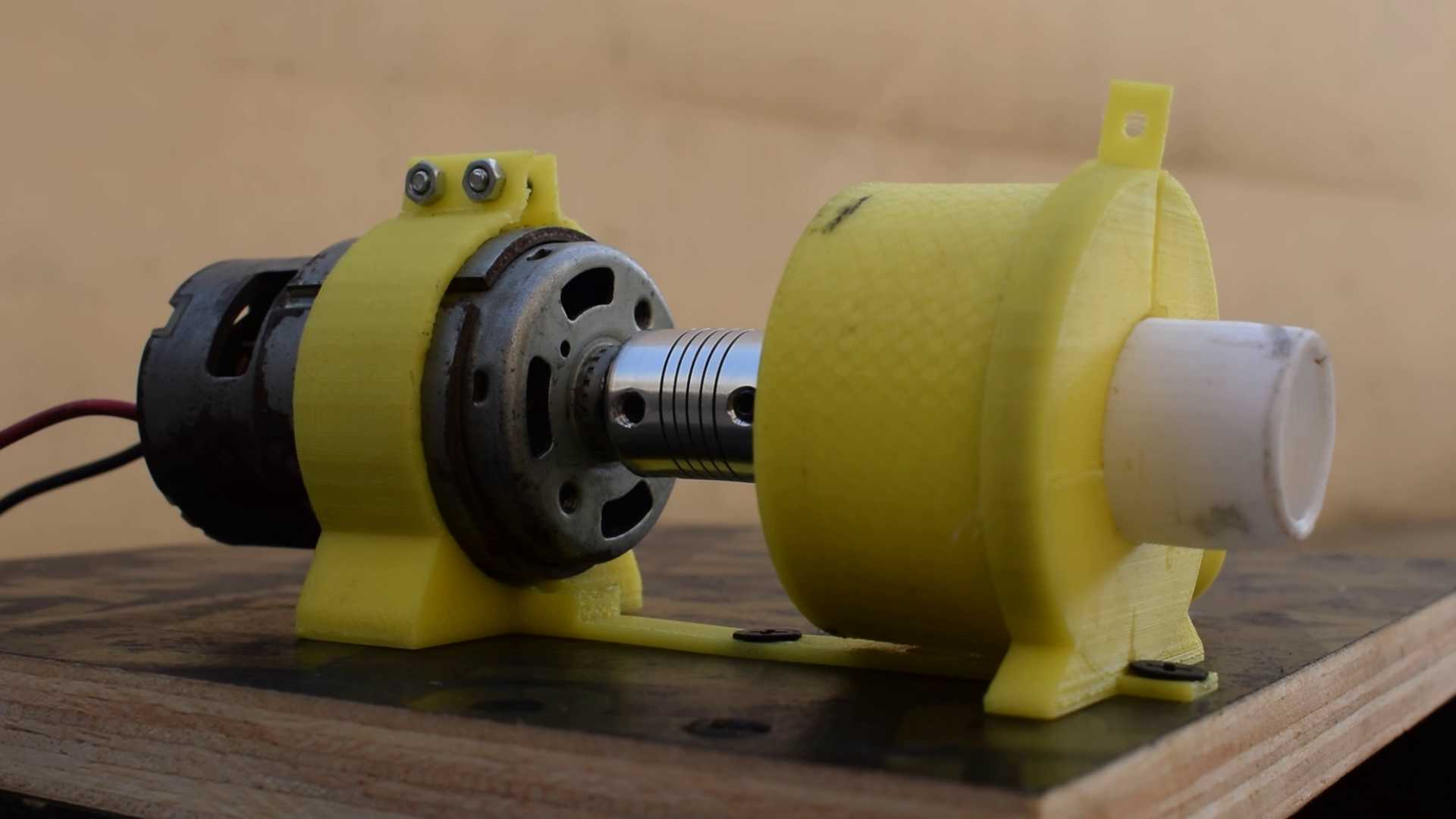

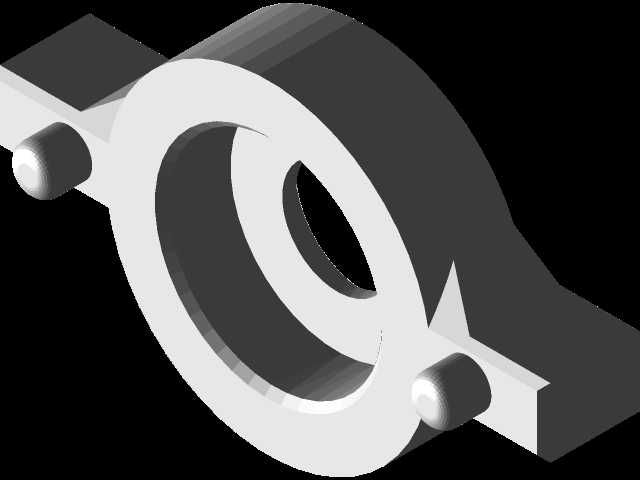

　　这款适配775电机的小型直流水泵，核心面向桌面级流体循环、小型水冷系统、DIY园艺浇灌、微型实验装置供排水这类低流量高便携性的应用场景，区别于工业级大流量泵组，它的设计核心是在有限的电机安装边界内，实现可靠的流体输送功能，同时兼顾个人制作者的加工实现难度。从结构匹配逻辑来看，设计之初就锚定775直流电机的输出轴尺寸与安装端面公差，没有采用常规成品泵的独立壳体轴系设计，而是直接将泵体的连接端与775电机的前端盖安装位做适配，省去了额外的电机连接支架，大幅压缩了整体轴向尺寸。泵轴与电机输出轴之间采用696ZZ挠性联轴器做动力传递，这种选型一方面可以抵消3D打印泵体可能存在的微小同轴度误差，避免电机轴承受额外径向力导致轴承过早磨损，

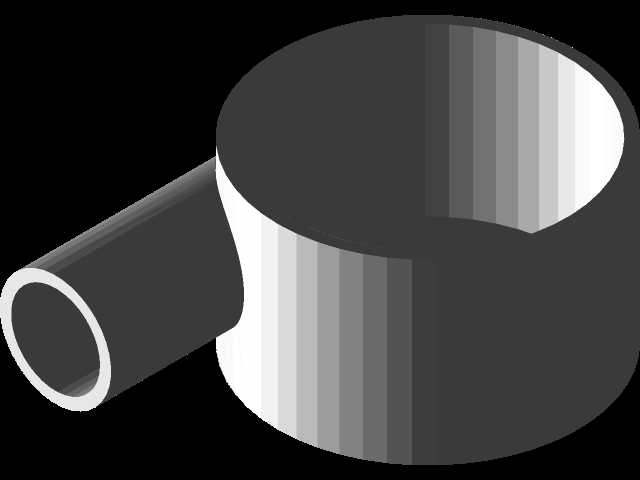

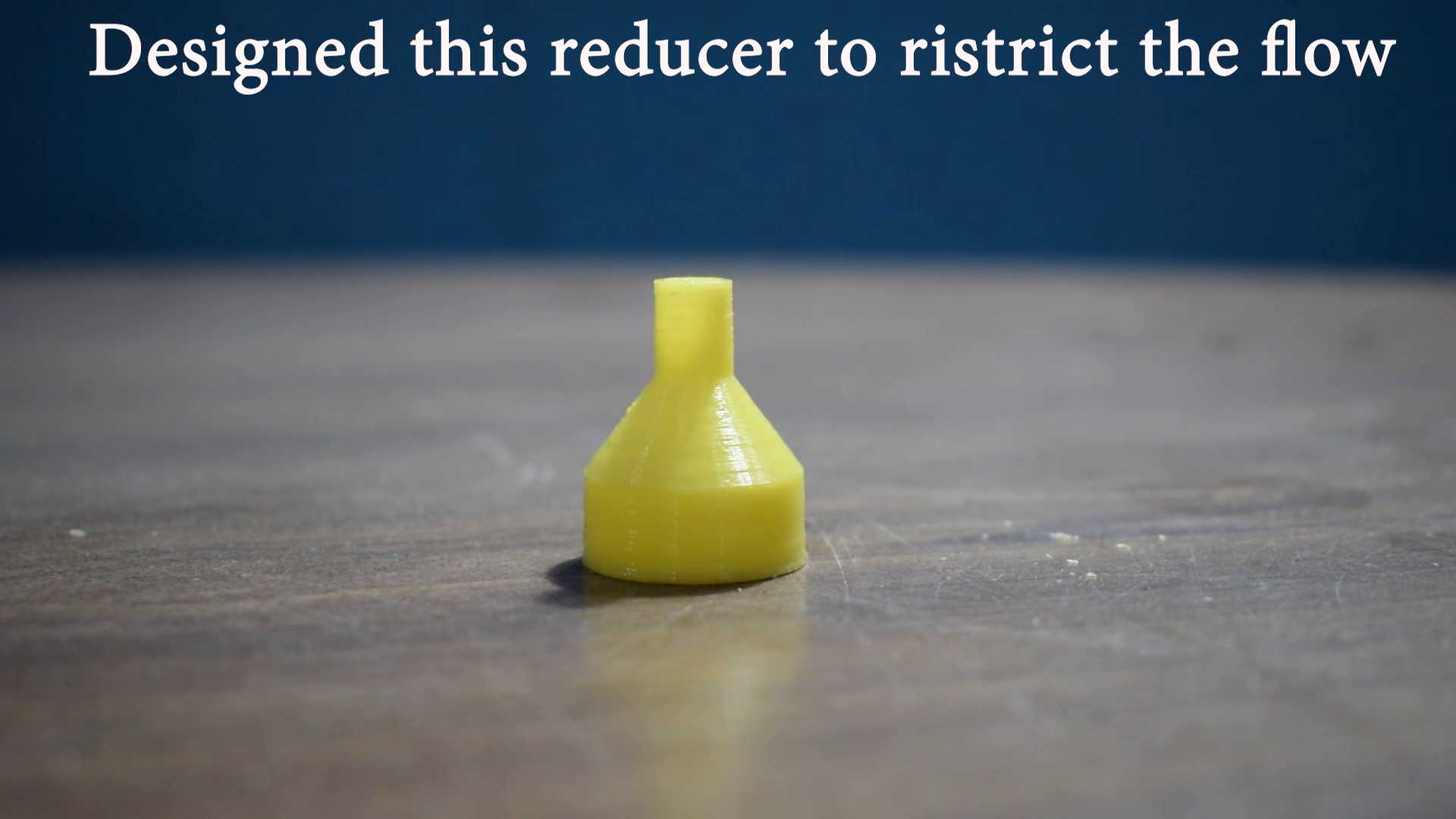

　　另一方面5x8mm的联轴器尺寸刚好匹配775电机常见的5mm输出轴径，以及泵叶轮端的8mm连接轴径，不需要额外做轴径转接结构，降低了装配复杂度。泵体本身采用分体式结构设计，进水端与出水端做了标准软管适配接口，出水端可以直接匹配常见的编织软管内径，不需要额外的管接头转接，进水端做了喇叭口导流结构，减少低水位工况下的进气概率，避免泵出现空转气缚的问题。考虑到个人制作者多采用FDM3D打印工艺加工泵体，设计时对泵腔内壁的壁厚做了梯度优化，承压区域壁厚比非承压区域厚40%，既可以保证泵腔在0.1MPa以内的工作压力下不出现渗漏，也不会因为整体壁厚过大导致打印时间过长、材料浪费。需要注意的是，

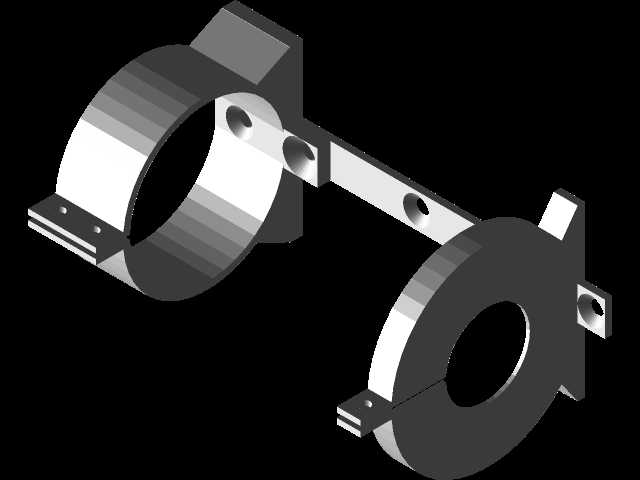

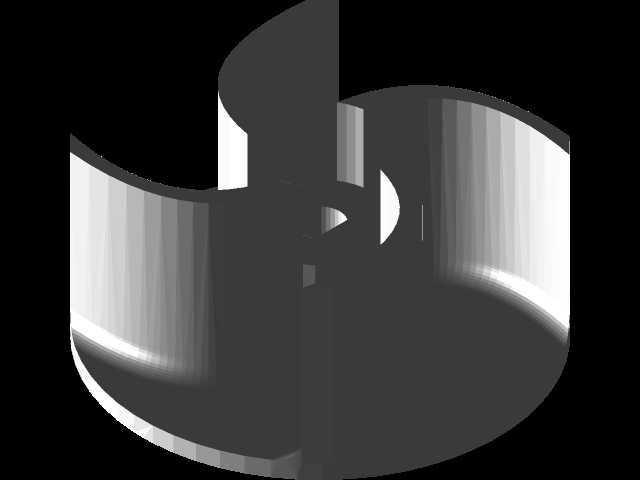

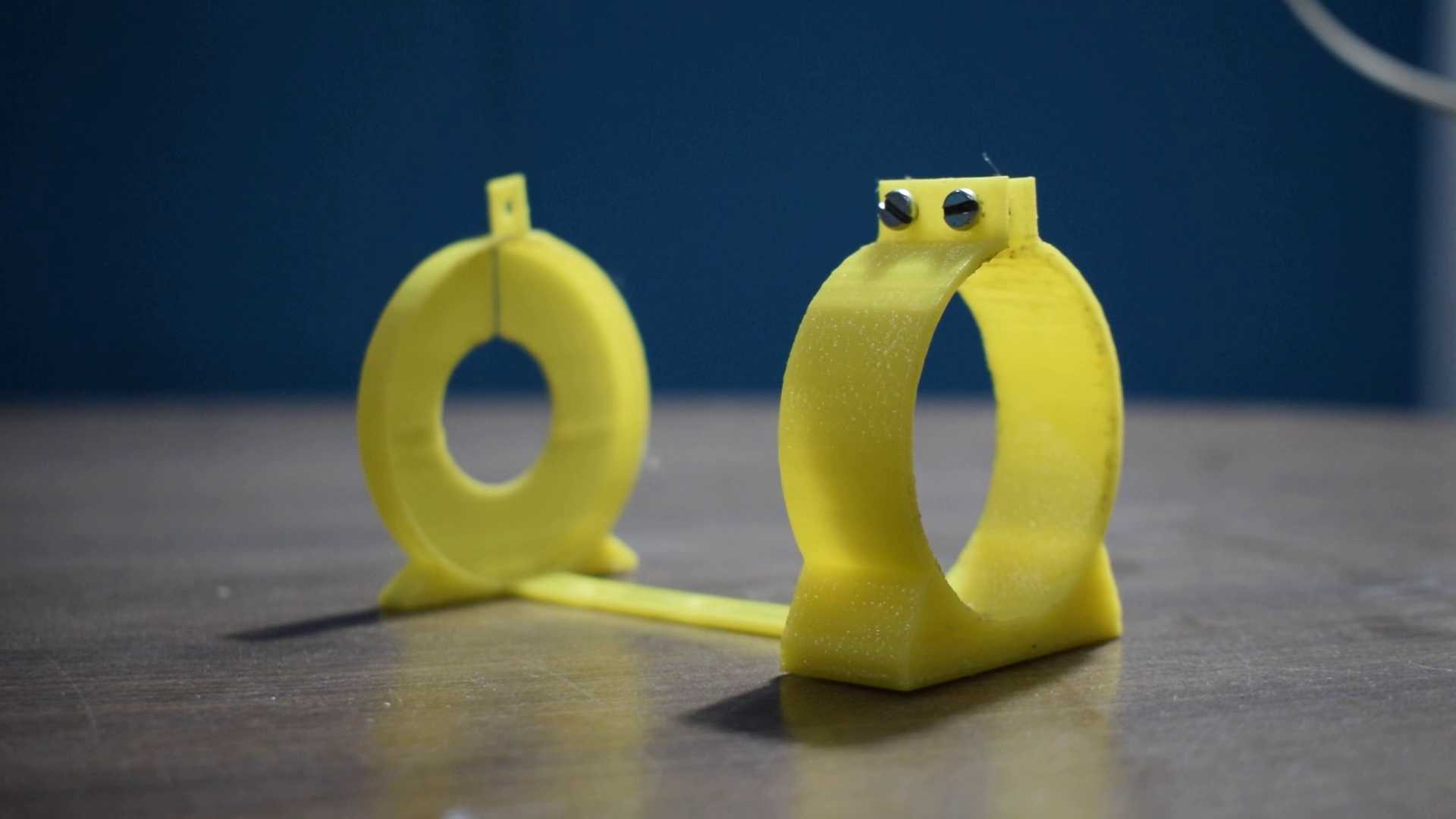

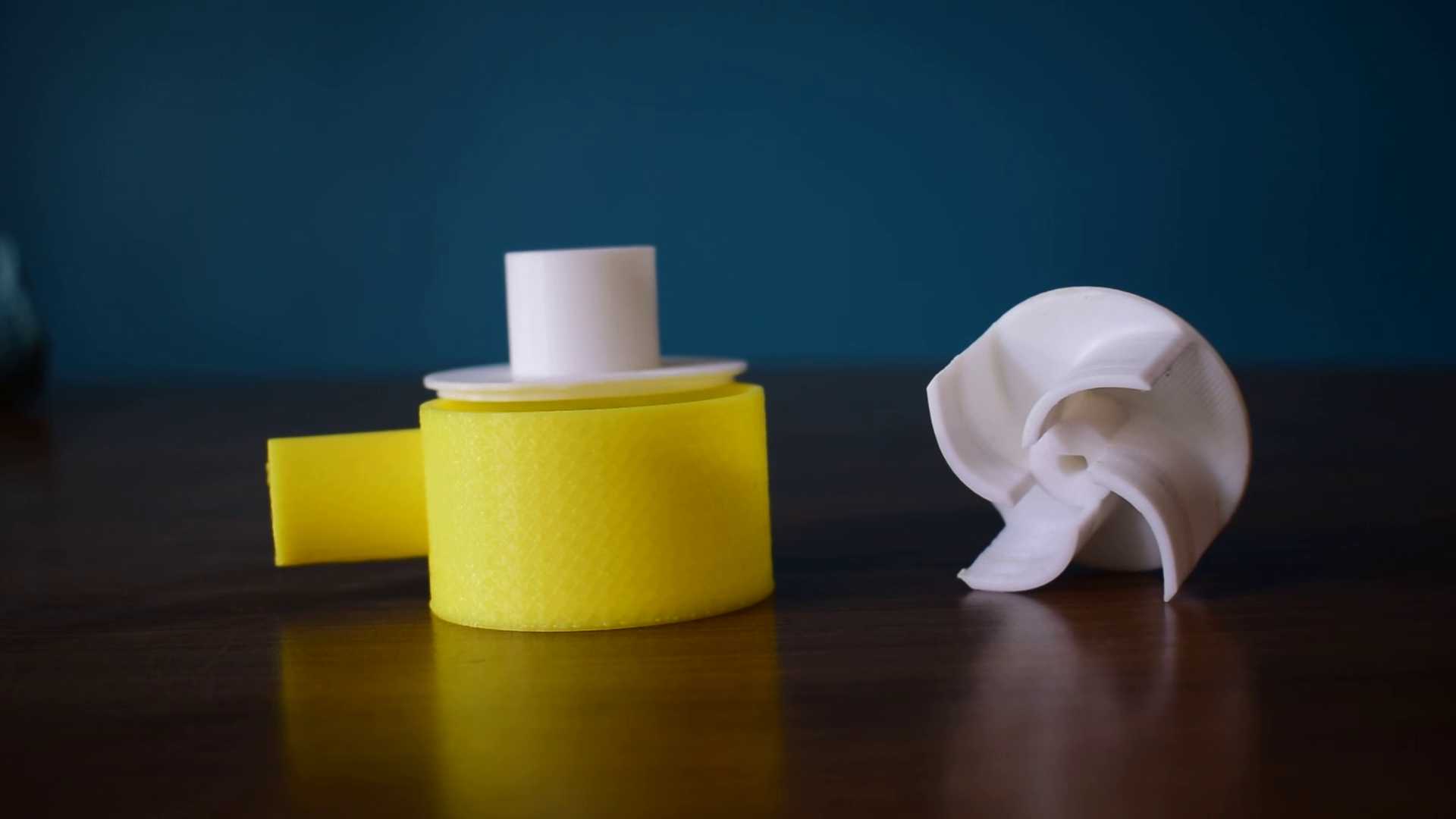

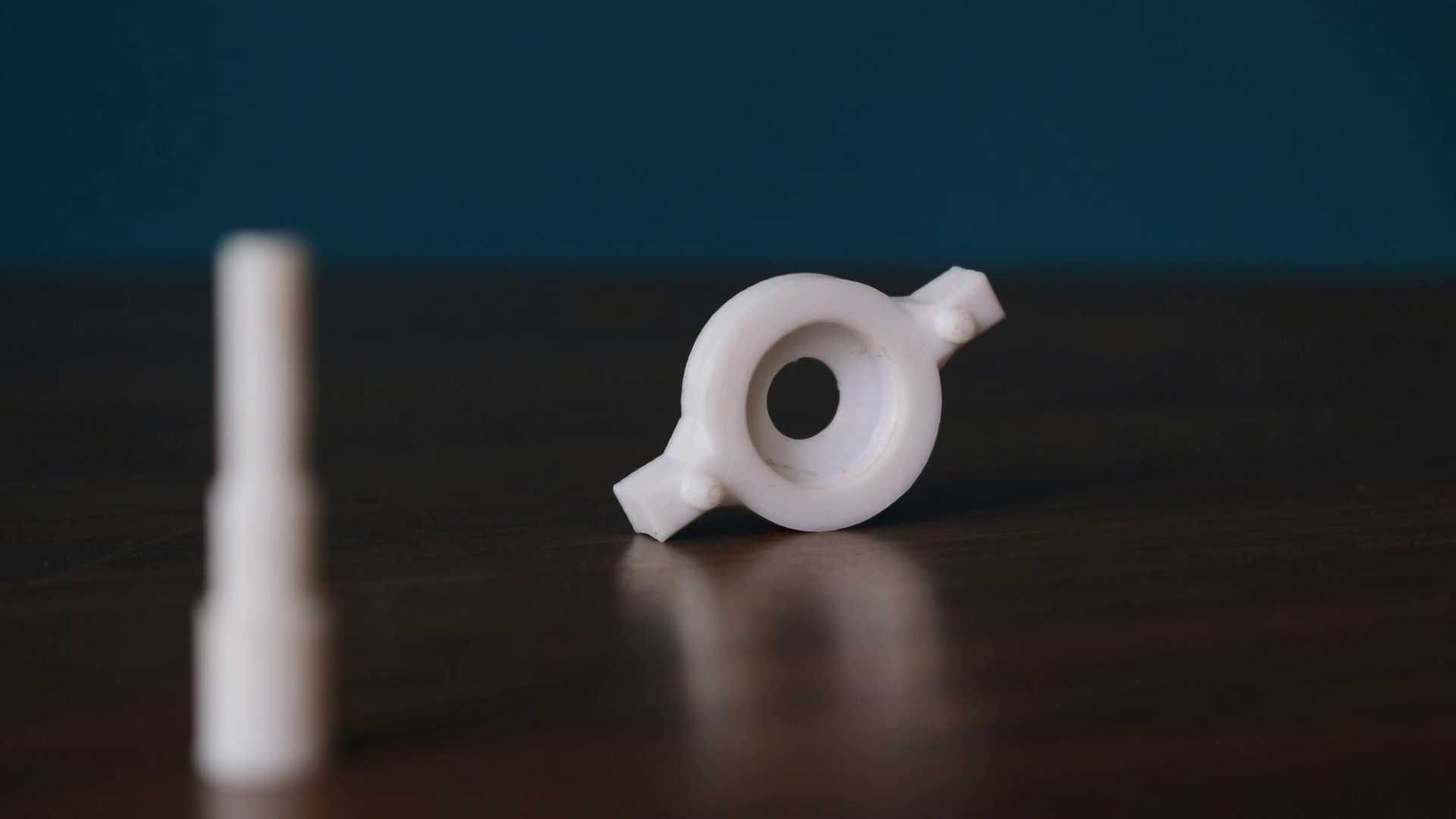

　　常规PLA打印材料在长期接触水的工况下会出现轻微的吸水膨胀，因此如果要实现零泄漏运行，建议打印时做100%填充，尤其是泵轴穿出处的密封配合面，填充密度不足会导致密封面出现微观孔隙，出现沿轴渗漏的问题。叶轮采用开式径向叶轮结构，没有复杂的曲面流道，既降低了3D打印的支撑需求，也能在775电机的常规转速区间（3000-8000rpm）内实现稳定的流体输出，不会因为流道复杂导致出现流体紊流、效率下降的问题。安装边界上，泵体整体沿电机轴向的伸出长度控制在80mm以内，最大径向尺寸不超过775电机的机身外径，安装时只需要将泵体与电机前端盖的两个安装孔对齐，用M3螺丝锁紧即可完成装配，不需要额外调整同轴度，联轴器的挠性结构可以自动补偿0.

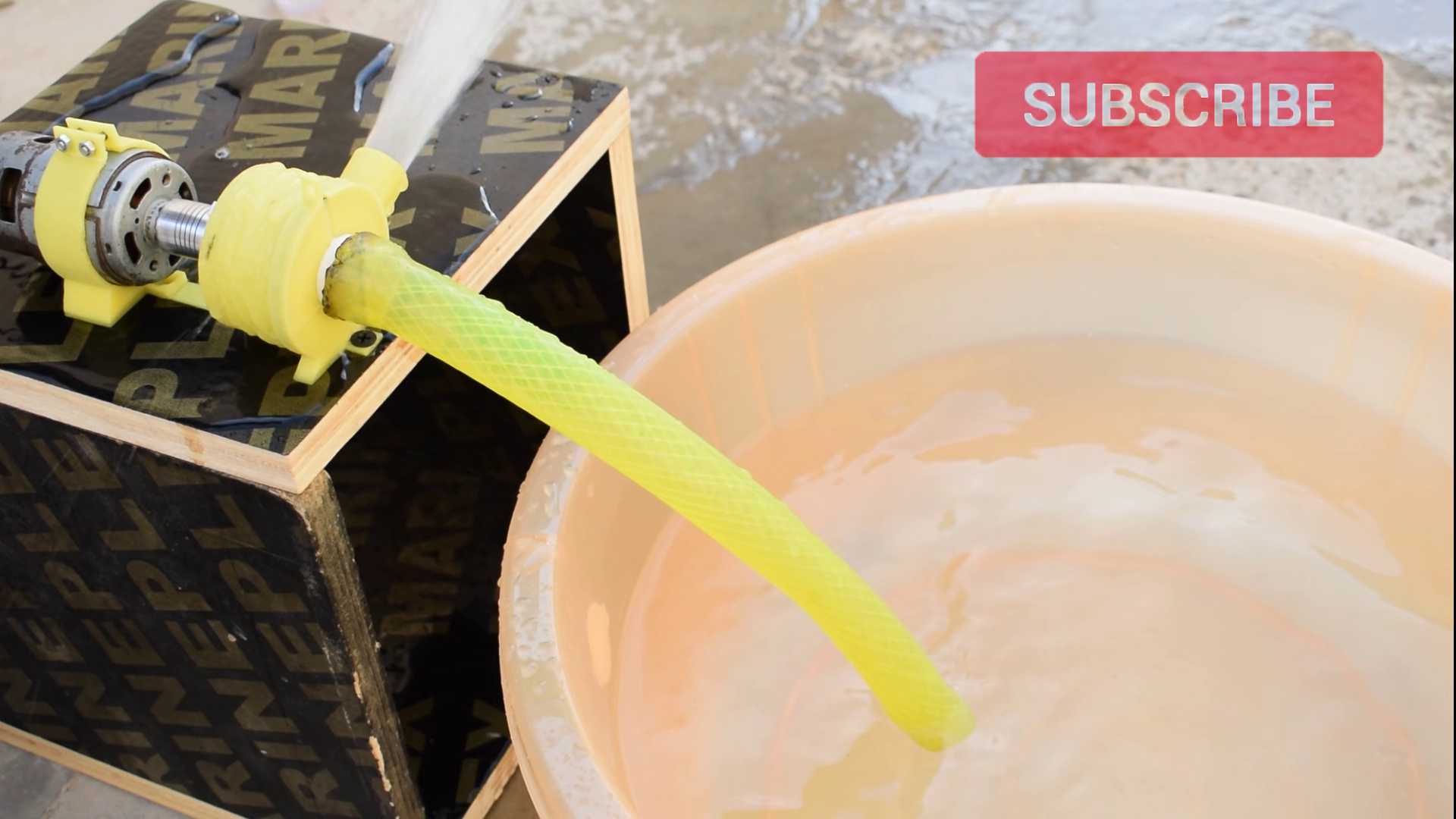

　　5mm以内的同轴度偏差。实际使用场景中，这款泵可以满足桌面小型雕刻机的刀具水冷循环、阳台微型种植系统的营养液循环、小型鱼缸的换水作业、DIY水冷电脑的散热回路供液等需求，相比成品微型直流水泵，它的结构完全开放，制作者可以根据自己的实际使用需求调整叶轮直径、泵腔容积，来适配不同的流量与扬程要求，比如需要更高扬程时，可以适当加大叶轮直径，同时调整泵腔与叶轮的配合间隙到0.3mm以内，就能在相同电机转速下提升20%左右的输出扬程。在密封设计上，泵轴穿出处没有采用复杂的机械密封结构，而是采用了间隙密封配合润滑脂填充的方案，这种设计对于微型泵的低压力工况完全足够，同时不会给电机轴带来额外的旋转阻力，避免因为密封过紧导致电机负载过大、发热严重的问题，装配时只需要在密封间隙内填充少量防水润滑脂，就能实现长期运行无渗漏，也不需要定期更换密封件，降低了后期维护成本。
