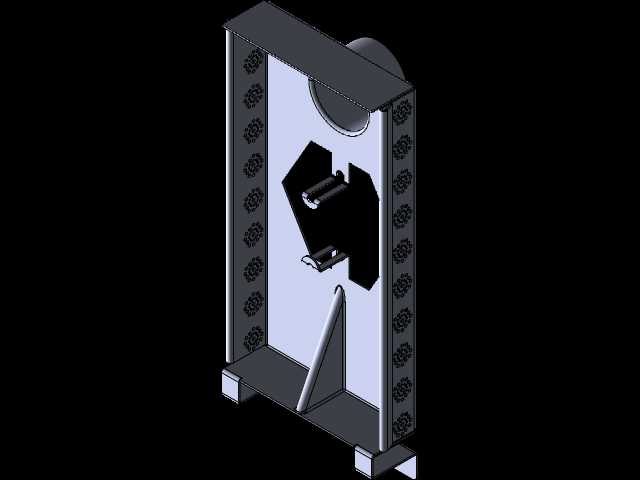

传感器安装用立式金属板承载托盘结构

　　这款立式钣金承载结构主要面向工业传感检测场景的安装需求设计，在自动化产线的工件到位检测、设备运行状态监测工位中，这类结构承担着传感器的定位承载与安装基准作用，区别于常规的平面托盘，该结构采用立式布局，能够充分利用设备侧方的垂直安装空间，避免占用产线水平面的物料输送通道，适配紧凑排布的自动化设备安装环境。从结构功能来看，主体承载面板预留了传感器的适配安装位，中部的异形镂空区域是针对特定外形传感器设计的避让空间，既能够让传感器的检测端面准确朝向待检测方向，又能通过周边的折弯结构对传感器形成侧向防护，避免产线运行过程中飞溅的切屑、工装移动的剐蹭损伤传感器探头。两侧带密集安装孔的竖边是整个结构的安装固定基准，孔位采用等间距排布设计，

　　能够兼容不同安装高度的调节需求，现场安装时可以根据检测点的实际高度，灵活选择对应的孔位进行锁紧固定，无需额外加工转接板，降低现场安装的改造成本。顶部的水平折弯边与底部的L型支撑脚形成了整个结构的受力框架，顶部折弯边可以贴附在安装立面的上端面，承担结构的上部限位作用，底部的斜向加强筋连接底部支撑脚与主承载面板，能够抵消传感器安装后产生的倾覆力矩，即使在设备运行产生持续振动的工况下，也能保证主面板的安装平面度，避免传感器检测角度出现偏移，保障检测精度的稳定性。设计过程中针对安装边界做了多维度的适配考量，主面板的厚度选取兼顾了结构刚性与整体重量，不会因为钣金过薄导致安装后出现面板翘曲，也不会因为厚度过大增加不必要的材料成本与整体重量。

　　底部支撑脚的伸出长度经过校核，能够保证整个结构放置在安装平台上时的重心落在支撑面范围内，即使暂时不做锁紧固定，也不会出现侧翻问题，方便现场安装时的初步对位调整。两侧竖边的安装孔采用长圆孔与圆孔组合的形式，长圆孔用于安装时的水平位置微调，圆孔用于最终的定位锁紧，既降低了安装时的孔位对位难度，又能保证锁紧后不会出现位置窜动。主面板上的传感器安装位周边预留了走线空间，传感器的连接线缆可以沿着面板侧边的折弯区域排布，通过侧边的孔位进行线束固定，避免线缆悬垂在检测区域内被运动部件剐蹭，也能让整体布线更加规整，减少现场布线的理线工作量。在实际应用场景中，这类结构不仅可以用于光电类传感器的安装，也可以通过更换中部的适配安装块，兼容接近开关、

　　光纤放大器等多种检测元件的安装需求，具备一定的通用适配性。结构的所有折弯边都做了圆角处理，避免安装调试过程中尖锐的钣金边角划伤操作人员，也防止线缆布设时被边角割破绝缘层造成短路隐患。整体结构没有采用复杂的拼接设计，所有部件都通过钣金折弯与焊接成型，加工工艺简单，常规的钣金加工设备就可以完成生产，加工成本可控，适合批量应用在各类自动化检测工位中，作为传感器的标准安装承载构件使用。
