带优化结构的车床承载工作台设计

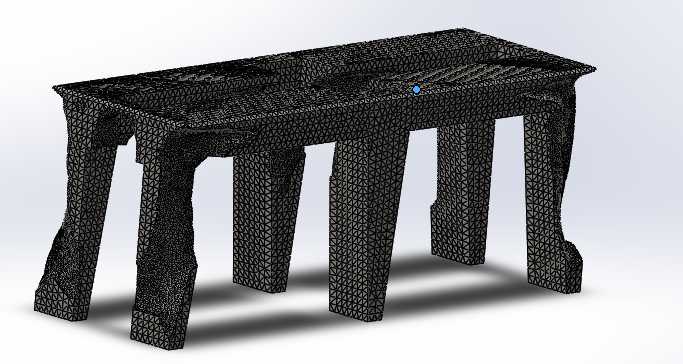

　　在金属切削加工的车间场景里，车床工作台是直接承接工件装夹、承载切削载荷的核心基础部件，其结构刚性直接决定了加工过程的稳定性，哪怕是微米级的形变，都会在长轴类、盘类零件的车削工序中被放大，最终反映为工件的圆度、圆柱度超差，或是表面粗糙度达不到工艺要求。这款经过结构优化的车床工作台，在设计阶段就跳出了传统等厚铸造平板的思路，没有盲目通过增加整体壁厚来提升刚性，而是针对实际加工中的载荷分布做了针对性的拓扑优化，从网格划分的结构形态就能看出，所有材料的排布都沿着应力传递的路径布置，在应力集中的支腿衔接处、台面边缘装夹受力区保留了足够的材料厚度，而在低应力区域做了合理的材料去除，既控制了整体重量，又避免了冗余材料带来的成本浪费与铸件冷却变形风险。

　　从实际安装适配的角度看，这款工作台的支腿布局采用了六支撑的非对称排布，和传统四腿工作台相比，更适配中型卧式车床的床身安装基准，支腿的着地端预留了水平调节螺栓的安装接口，不需要额外加工地脚适配板就能直接完成设备调平，安装边界完全匹配常规中型车床的床身底部连接孔位，不需要对原有床身做二次改造就能直接替换安装。台面的T型槽排布预留了通用卡盘、跟刀架、中心架的装夹位置，槽间距符合机床工装的通用装夹标准，不管是装夹三爪自定心卡盘做常规盘类零件加工，还是安装专用工装做异形件的批量车削，都能找到对应的装夹点位，不需要额外制作转接板。

　　在功能特性上，这款工作台的台面做了微变形的预拱设计，在承受最大额定载荷时，台面的形变量控制在0.02mm以内，完全满足精车工序的刚性要求，支腿的截面采用了变截面的流线型结构，相比传统的矩形截面支腿，抗扭刚性提升了近30%，在车削偏心工件产生交变载荷时，不会出现支腿共振引发的振纹问题。结构优化过程中还特意考虑了排屑的需求，台面的边缘预留了排屑槽的安装位，切削产生的铁屑可以顺着台面坡度直接滑入排屑器，不会在台面积攒刮伤加工面，也减少了人工清理的工作量。

　　从加工工艺的适配性来看，这款工作台的所有加工面都预留了合理的加工余量，铸造后的时效处理工艺基准也在结构上做了标识，不需要额外做工艺搭子就能完成刨、铣、磨的精加工工序，支腿和台面的衔接处采用了圆弧过渡，既避免了应力集中引发的铸件开裂问题，也减少了加工过程中应力释放带来的长期形变。在日常使用场景中，不管是做常规的外圆车削、内孔镗削，还是做端面车削、螺纹车削工序，这款工作台都能提供稳定的支撑基准，即使是采用高速切削参数加工硬质合金工件，也不会因为刚性不足产生让刀问题，有效降低了工件的报废率。
