微型USB充电接口模块结构设计

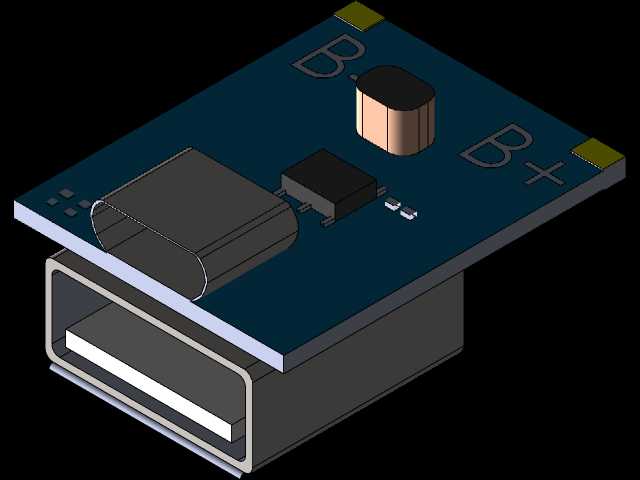

　　在小型便携电子设备的供电链路设计中，这类集成微型USB接口的充电模块是极为常见的功能单元，常被应用在手持检测仪器、小型传感节点、便携消费电子、低功耗工控终端的供电回路里，承担外部电源输入、电能转换、为后端储能单元或负载电路提供稳定供电通路的作用。从结构设计层面看，该模块采用单块FR-4环氧玻纤基板作为承载基底，所有功能元件均采用表面贴装工艺布置在基板同一侧，整体布局紧凑，没有冗余的结构空间，适配小体积设备的内部安装需求。

　　模块的核心输入接口为标准微型USB母座，母座采用金属外壳包裹绝缘胶芯的结构设计，金属外壳两侧预留焊接引脚，可直接与基板焊盘焊接固定，既能够保证接口插拔时的结构强度，也能实现外壳接地屏蔽，降低外部电磁干扰对板上电路的影响。接口的引脚排布遵循通用USB2.0规范，兼容常规的USB-A转Micro USB供电线材，无需定制专用接插件，能够大幅降低终端产品的配件适配成本。

　　板上元件布局遵循供电电路的电流流向排布，紧邻USB输入接口的位置布置了贴片式功率电感，该电感采用屏蔽式封装结构，能够降低电路工作时的电磁辐射，避免对板上其他敏感信号电路造成干扰；电感旁布置的贴片整流芯片是模块的核心电能转换元件，负责将USB接口输入的5V直流电压转换为后端电路所需的合适电压等级，芯片采用小尺寸贴片封装，底部预留散热焊盘与基板铜箔连接，可通过基板铜箔辅助散热，保证长时间带载工作时的温度处于合理区间。板上还布置了小型贴片电容、电阻等被动元件，分别承担输入滤波、输出稳压、电流采样的功能，元件排布尽可能缩短大电流回路的走线长度，减少线路损耗与电磁辐射。

　　基板的边缘位置预留了两个输出焊盘，分别标注正负极标识，方便工程师在集成时直接焊接引线连接后端负载或电池单元，焊盘尺寸设计兼顾了手工焊接与回流焊工艺的要求，不会出现焊盘过小导致的焊接虚焊问题。基板的两个对角位置预留了非金属化的定位缺口，可配合设备内部的定位柱实现模块的快速装配定位，不需要额外设计固定压片即可限制模块的横向位移，简化终端产品的内部结构设计。

　　从安装边界来看，该模块整体厚度控制在较低水平，最高的元件为屏蔽功率电感，整体突出基板表面的高度不超过8mm，USB接口沿基板侧边伸出，接口端面与基板边缘齐平，在终端外壳设计时只需要在对应位置开出适配Micro USB接口尺寸的开孔即可，不需要预留额外的避让空间。模块的整体长宽尺寸适配多数小型设备的内部安装空间，既可以直接通过焊盘焊接在主电路板上作为子板使用，也可以通过引线独立固定在设备内部的合适位置，安装方式灵活。

　　在电路设计逻辑上，该模块集成了基础的输入过流保护、反接防护功能，输入端的小型贴片保险丝可在输入电流超过阈值时自动断开回路，避免后端电路因过流烧毁；反接防护二极管可避免用户误将电源正负极反接时损坏板上芯片，提升模块的使用可靠性。板上的走线宽度根据电流大小做了差异化设计，大电流通路的走线宽度满足1A以上电流的载流要求，不会出现长时间工作时走线过热的问题，信号回路的走线则尽可能短，减少信号干扰。

　　这类模块的三维建模过程中，需要重点关注各个元件的实际封装尺寸与相对位置，尤其是USB接口的位置精度，直接关系到终端产品外壳开孔的对位准确度，如果接口位置偏差超过0.2mm，就可能出现线材插头无法正常插入的问题；建模时还要注意各个元件的高度差，避免在终端装配时出现元件与外壳或其他结构件干涉的情况。对于结构工程师而言，这类通用功能模块的精准三维模型可以直接导入终端产品的整体装配中，提前验证安装空间、接口对位、结构干涉等问题，减少后续样机试做时的修改次数，缩短产品开发周期。在实际选型应用时，工程师可以根据后端负载的功率需求，调整板上电感、电容的参数，适配不同的输出电流要求，该基础结构布局可以覆盖多数5V输入、低压直流输出的小功率充电场景，不需要对整体结构做大幅修改即可快速衍生出不同参数的版本，适配不同的产品需求。
