智能摇床多功能集成控制盒结构设计

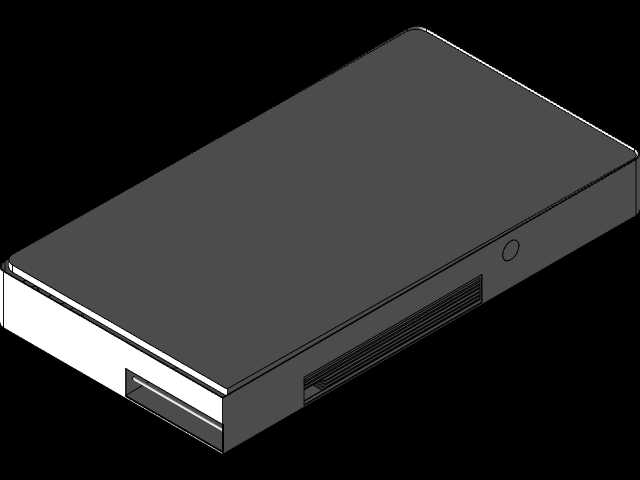

　　该结构件为智能摇床配套的集成控制单元壳体，在居家智能寝具、康养护理床具场景中承担核心控制载体的作用，日常使用中需要承载主控电路板、传感检测模块、驱动信号输出端口等核心电子元器件，同时要适配床体侧边的安装空间，兼顾日常使用中的防磕碰、布线便捷性与散热需求。从实际安装边界来看，壳体采用薄型长方体构型，整体厚度控制在30mm以内，长度适配常规床架侧边的安装空位，宽度不超过120mm，安装时可通过侧边预留的卡扣位直接卡入床架预设的安装槽，也可通过底部的螺丝孔位配合自攻螺丝完成固定，不需要额外定制安装支架，能够适配市面上多数排骨架结构的智能床、康养护理摇床的安装尺寸。设计过程中优先考虑了床体使用场景的特殊需求，

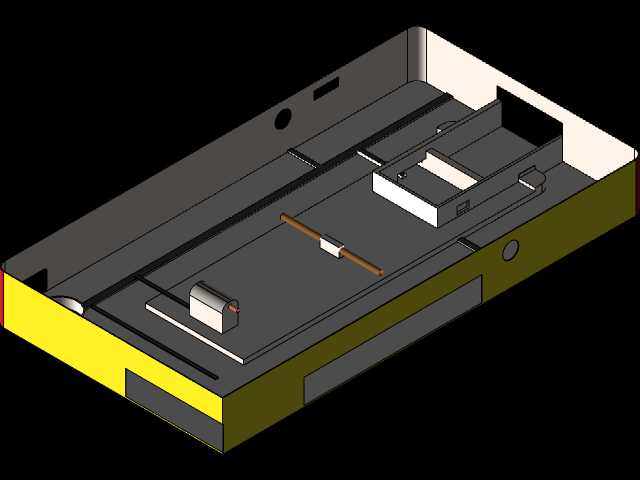

　　由于床体在摇摆运作过程中会产生持续的低频振动，壳体的上下盖结合处采用了阶梯式止口结构，配合内侧均匀分布的螺丝柱，能够保证长期振动工况下上下盖不会出现松脱、缝隙变大的问题，同时止口结构也能避免日常清洁时的水渍、床品掉落的浮尘进入壳体内部，保护内部电路板的运行稳定性。壳体侧面预留了多组开槽结构，分别对应电源输入接口、摇摆驱动信号输出接口、传感信号采集接口以及散热通风槽，其中接口开槽的位置做了内凹设计，插头插入后不会突出壳体表面，避免床体摇摆过程中插头被床架剐蹭导致松脱；散热槽采用错位格栅结构，在保证空气流通带走电路板工作热量的同时，能够阻挡织物纤维、灰尘直接飘入壳体内部，减少后期维护清理的频次。壳体上盖表面做了细微的磨砂纹理处理，

　　既能够避免日常使用中留下指纹划痕，也能和床架的金属、布艺材质形成视觉上的协调统一，不会因为加装控制盒破坏床体整体的外观一致性；上盖预留的圆形小孔为状态指示灯的透光位，不需要额外开孔加装导光柱，直接将指示灯对准该位置即可在外部观察设备的运行状态，简化了装配工序。从功能适配角度，该壳体内部预留了传感模块的安装位，可内置姿态传感器、振动传感器，实时采集床体的摇摆角度、振动幅度数据，反馈给主控板调整摇摆的速度与幅度，实现更平顺的摇摆体验，同时也能预留音频模块、空气净化模块的安装空间，对应实现助眠音乐播放、周边空气净化的扩展功能，不需要重新开模制作壳体，仅通过调整内部元器件的布局就能实现不同配置档位产品的适配。在结构强度设计上，

　　壳体采用ABS工程塑料作为基础材质，壁厚均匀控制在2.5mm，螺丝柱位置做了局部加厚与筋位补强，能够承受1.5kg的整体挂载重量，满足内部电路板、接口元件、扩展模块的承重需求，即使在床体最大摇摆角度下，壳体也不会出现形变、开裂的问题。布线空间的设计上，壳体内部预留了10mm的走线高度，不同功能的线束可以通过内侧预设的线卡位固定，避免线束在壳体内晃动产生异响，也能防止线束遮挡散热通道影响散热效果；接口位置的内侧做了导向斜角，装配时插头可以顺着斜角快速对准接口，提升产线装配的效率。考虑到寝具场景的使用安全，壳体所有的外边缘都做了R2以上的圆角处理，没有尖锐的棱角，即使人员在床侧活动磕碰也不会造成划伤，符合家具类产品的安全设计规范。
