带防滑齿边的热饮杯金属内胆结构设计

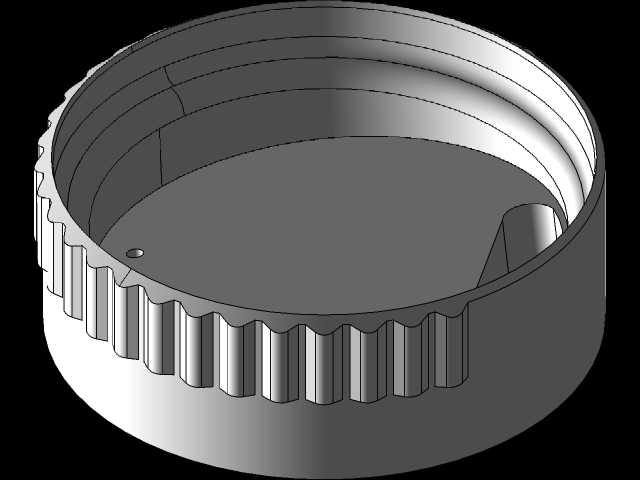

　　日常热饮盛装场景中，杯体的握持可靠性、密封配合精度与热传导控制是结构设计的核心考量点，这款带侧边防滑齿的杯体结构，主要适配不锈钢材质的热饮马克杯内胆使用，可覆盖办公场景热茶水盛装、家用热牛奶盛放、户外便携热饮存储等多类使用需求。从结构细节来看，杯体侧壁外侧设计的连续竖向防滑齿，齿形采用等距分布的圆弧过渡矩形齿，齿高控制在1.2mm-1.8mm区间，既能够保证手部握持时的摩擦力，避免杯体沾附水渍后出现打滑脱手的问题，又不会因为齿形过于尖锐硌手，影响日常握持的触感体验。杯体上口位置设计了三层阶梯状的止口结构，每层阶梯的高度差为0.8mm，径向配合公差控制在H7/g6区间，能够直接适配标准规格的杯盖密封圈、螺纹旋合外圈，

　　不需要额外增加衬垫结构即可实现密封配合，有效降低整杯的装配零件数量，减少后续生产环节的装配工序。杯底位置设计了直径2mm的定位小孔，该孔位主要用于生产过程中的工装定位，在杯体冲压成型、表面抛光、电解镀层等工序中，可通过该孔配合工装夹具实现快速装夹，保证加工过程中杯体的同轴度误差控制在0.1mm以内，避免出现杯口圆度超差导致的密封失效问题。杯体内壁采用光滑圆弧过渡设计，内壁与杯底的连接位置采用R3mm的圆角过渡，不存在清洁死角，日常使用后冲洗即可去除残留的茶渍、奶渍，不会出现污垢积存的问题。从尺寸边界来看，该杯体的整体外径为78mm，内部有效盛装高度为92mm，额定盛装容量为380ml，符合日常单人热饮的常规容量需求，侧壁厚度采用0.

　　6mm的食品级304不锈钢板材冲压成型，在保证结构强度的前提下，尽可能降低杯体自身重量，空杯重量控制在110g左右，日常携带不会产生明显的负重感。设计过程中针对防滑齿的排布做了多轮验证，最初方案采用间距4mm的疏齿设计，实际握持测试中发现沾水状态下摩擦力不足，容易出现旋转打滑，后续调整为齿间距2.5mm的密齿排布，同时将齿顶位置做R0.5mm的圆弧钝化处理，既提升了防滑性能，又避免齿边过于锋利划伤手部。杯体上口的止口结构在设计时同步考虑了不同配件的兼容性，第一层阶梯适配食品级硅胶密封圈，第二层阶梯适配螺纹旋合的塑料外杯壁，第三层阶梯可适配茶隔、滤片等附加配件，用户可根据使用需求灵活搭配，不需要重新开模调整杯体结构。

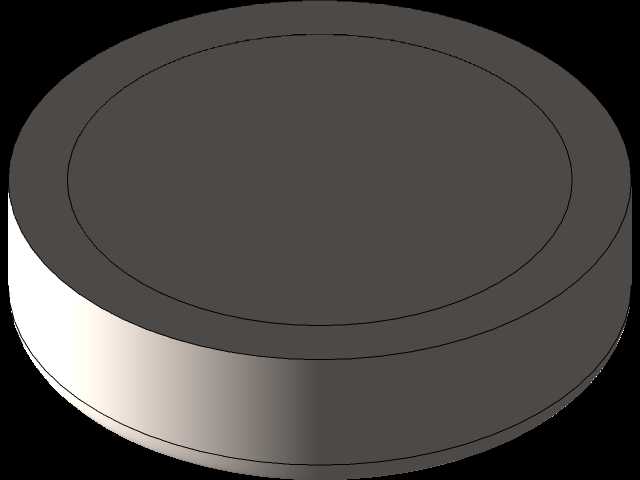

　　杯底的平面度控制在0.05mm以内，放置在光滑桌面时不会出现晃动，同时杯底预留了0.3mm的微凸边缘，避免杯底平面与桌面直接大面积接触，减少热传导速度，盛装100℃沸水时，杯底接触桌面的温度不会超过60℃，避免烫坏木质、塑料材质的桌面。针对热饮使用场景，杯体侧壁的防滑齿同时能够增加与塑料隔热外套的配合摩擦力，当杯体外部套设PP材质的隔热套时，防滑齿能够嵌入隔热套内壁的对应卡槽内，避免杯体与隔热套之间出现相对转动，提升握持时的结构稳定性。整个结构在建模过程中采用参数化设计思路，所有尺寸均设置可调整参数，后续如果需要调整容量、适配不同规格的杯盖，只需要修改对应参数即可快速生成新的模型，不需要重新绘制草图，能够大幅缩短衍生产品的设计周期。结构验证阶段通过有限元分析模拟了1.2米高度自由跌落的受力情况，杯口位置的应力集中点均小于材料的屈服强度，日常使用中意外跌落不会出现杯口变形的问题，防滑齿位置的结构强度也满足反复握持、摩擦的使用需求，长期使用不会出现齿形磨损、打滑的问题。
