做小型检测设备的结构布局时,最先要敲定的往往是人机交互端的显示部件安装方案,这款小型液晶显示模组的结构设计,就是针对紧凑空间内的状态可视化需求做的适配方案。从实际落地的场景来看,这类小尺寸显示部件常被集成在各类传感检测终端、小型工控执行模块、便携式检测仪器内部,不需要大尺寸的显示画幅,只需要清晰呈现设备运行参数、检测数值、状态告警这类核心信息,所以结构设计上优先做的是安装边界的压缩,避免显示部件占用过多的设备内部空间。

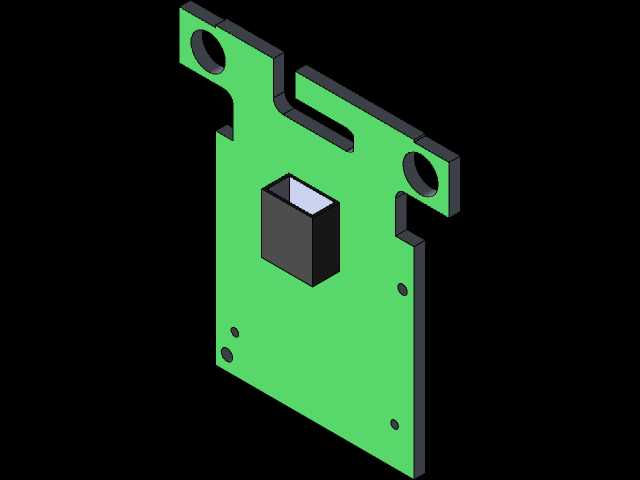

整个模组采用载板加屏体的分层结构,绿色的PCB载板作为核心承载件,上面集成了屏体的驱动电路、接插接口,同时直接预留了两个对称的安装固定孔位,不需要额外做转接支架,就可以直接通过螺丝锁紧在设备的壳体安装柱上,这种设计能省去不少装配环节的零件数量,也能减少装配累积公差带来的屏体偏移问题。载板的外形做了异形切边处理,不是规则的矩形结构,这是为了适配设备壳体内部的避让空间——很多小型传感设备的内部壳体会有加强筋、走线槽或者相邻元器件的凸起结构,异形切边可以让载板在安装时完美避开这些干涉位置,不需要对壳体结构做额外的打磨修改。

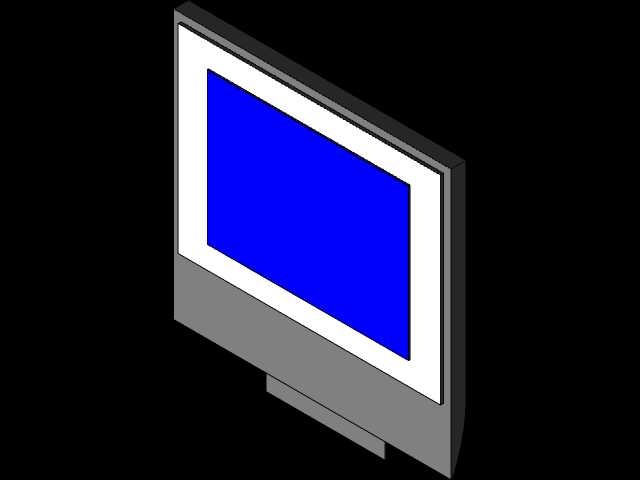

屏体部分采用下沉式安装在载板的下端区域,屏幕的显示面和载板平面保持固定的高度差,这个高度差是经过匹配计算的,刚好可以让屏幕表面和设备外壳的显示窗口面齐平,既不会出现屏幕凹陷导致的可视角度变小,也不会因为屏幕突出外壳造成的磨损、积灰问题。载板上的黑色方块结构是屏体的背光驱动模块,布局在载板的上半区域,和下方的屏体保持足够的安全间距,避免驱动模块工作时的热量长期传导到液晶层,造成屏幕显示色差或者寿命缩短的问题。载板上预留的几个小型定位孔,除了用于螺丝固定之外,还可以在生产装配时和工装夹具配合,完成屏体和载板的精准对位,保证屏幕和载板的相对位置偏差控制在0.1mm以内,避免装配后屏幕在显示窗口里出现偏位、漏边的情况。
从安装边界的参数设计逻辑来看,载板的整体厚度控制在1.6mm,加上屏体和驱动模块的总凸起高度不超过12mm,对于内部空间局促的小型传感设备来说,这个尺寸可以轻松嵌入到壁厚2mm的塑料外壳或者薄金属外壳内部,不需要为了容纳显示部件额外增加设备的整体厚度。载板两侧的安装孔中心距做了标准化的适配,和市面上常用的小型传感终端壳体的安装柱间距完全匹配,结构工程师在做整机设计时,可以直接调用这个模组模型,不需要重新调整安装孔位的位置,能缩短不少结构设计的周期。
实际使用中,这类小型显示模组的接线端布局在载板的侧边位置,采用卧式接插件,接线后线束可以顺着载板的侧边走线槽排布,不会和屏幕背面产生干涉,也不会因为线束的顶撑导致屏幕安装不平整。载板的边缘做了圆角处理,避免装配时锋利的板边划伤操作人员或者损坏内部的连接线束。另外,载板上的元器件布局都做了等电位的间距考量,高压区域和信号区域保持足够的爬电距离,即使在工业现场有一定的粉尘、湿度环境下,也不会出现电路短路的问题。
很多工程师在做小型设备的显示部分选型时,容易忽略载板和壳体的干涉问题,往往选了标准尺寸的屏幕之后,才发现载板的外形和壳体内的加强筋冲突,不得不重新修改壳体模具,这款模组的异形载板设计就是提前考虑了这类常见的装配痛点,把容易出现干涉的边角位置做了裁切,让模组的适配性更强。同时,屏幕的可视角度做了正向优化,在设备正常摆放的高度下,操作人员站立或者蹲姿查看参数时,都能清晰看到屏幕上的数值,不会出现偏色、看不清的情况。背光的亮度也适配工业现场的光线环境,既不会在强光下看不清楚,也不会在暗光环境下亮度太高刺眼。
从结构强度的角度来看,PCB载板选用了FR-4材质,厚度足够支撑屏体和驱动模块的重量,即使设备在运输或者使用过程中遇到一定的振动冲击,载板也不会出现变形,保证屏幕和驱动模块的连接可靠性,不会出现因为振动导致的接插件松动、屏幕显示花屏的问题。安装孔的位置做了焊盘加固,螺丝锁紧时不会出现载板开裂的情况,多次拆装也不会影响固定强度。
