多配色头戴式耳机结构设计方案

　　在消费电子结构设计领域，头戴式耳机的三维建模需要兼顾佩戴力学、声学腔体设计与外观适配性，本次呈现的耳机结构方案，核心围绕头梁自适应夹持、耳罩贴合度与多配色外观适配三个核心维度展开设计。从实际应用场景来看，这类头戴式耳机覆盖日常影音娱乐、专业音频监听、办公通讯降噪等多个使用场景，不同场景下的结构设计侧重点存在明显差异：面向日常消费级市场的版本需要控制整体重量，避免长时间佩戴造成头部压迫；面向专业监听场景的版本则需要强化耳罩的密封性能，保证声学回放的准确性，同时提升结构件的耐用度，满足高频次使用的磨损需求。

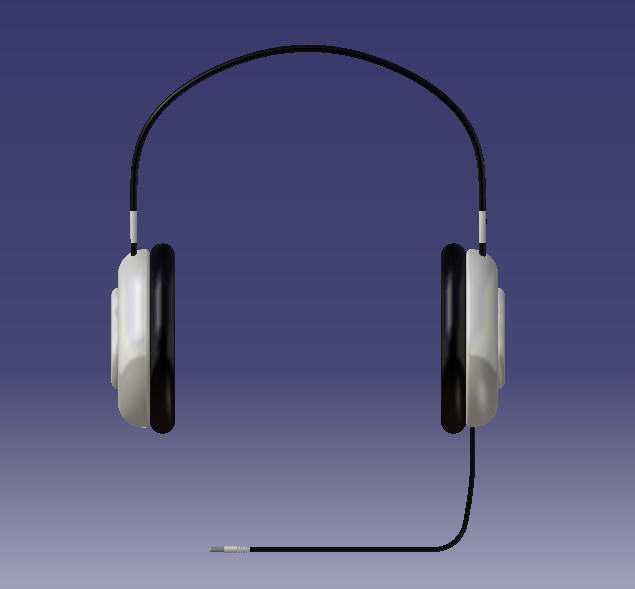

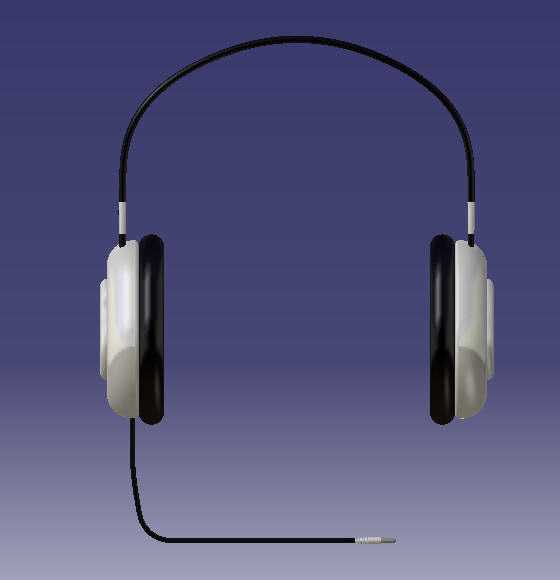

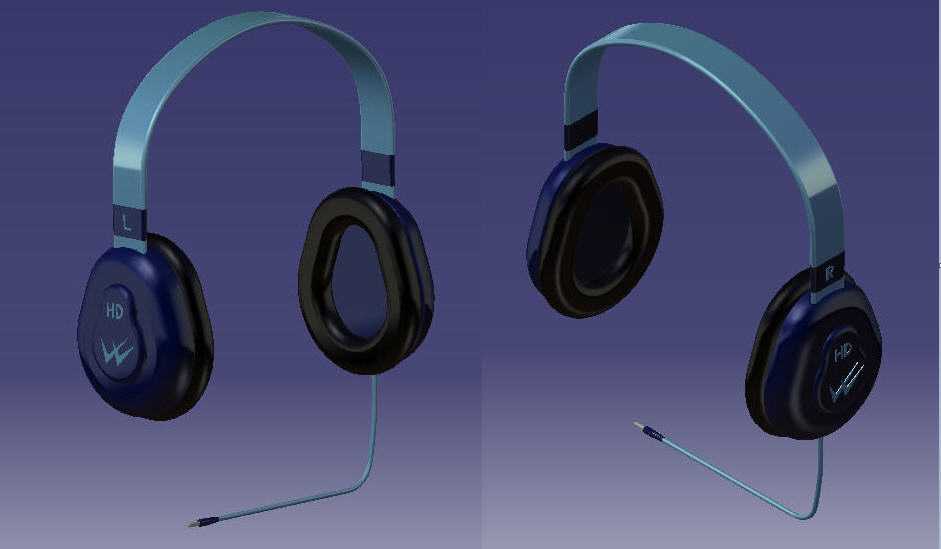

　　从结构设计思路来看，这款耳机采用对称式双单元布局，头梁部分采用内置弹性钢片加外包软质包覆层的结构，连接耳罩的伸缩支臂做了多档位卡位设计，能够适配不同头围尺寸的佩戴需求，伸缩行程的边界尺寸经过反复校核，最小适配头围52cm，最大适配头围64cm，覆盖绝大多数成年用户的头型尺寸。耳罩部分采用转轴连接结构，能够实现水平方向15度、垂直方向20度的角度自适应调整，佩戴时可以自动贴合用户耳侧轮廓，避免局部压力集中造成的不适感，耳罩的腔体尺寸设计为内径90mm、深度35mm，既可以容纳大尺寸动圈发声单元，也能保证耳罩完全罩住耳廓，减少漏音问题的出现。

　　在安装边界的考量上，这款耳机的整体装配采用模块化设计思路，头梁与支臂的连接采用卡扣加定位柱的固定方式，不需要额外螺丝即可完成预装，耳罩外壳与内腔体的连接采用超声波焊接工艺，接缝处的公差控制在0.1mm以内，既保证外观的整体性，也能提升腔体的密封性能，为声学表现提供结构基础。发声单元的安装位预留了3mm的缓冲间隙，避免外壳振动传递到单元造成不必要的音染，单元接线走支臂内部的走线槽，走线槽转角处做了R3的圆角处理，避免反复调整头梁时线材被弯折断裂，线材出口处做了防拉脱的卡扣结构，能够承受15N的拉力不出现松脱。

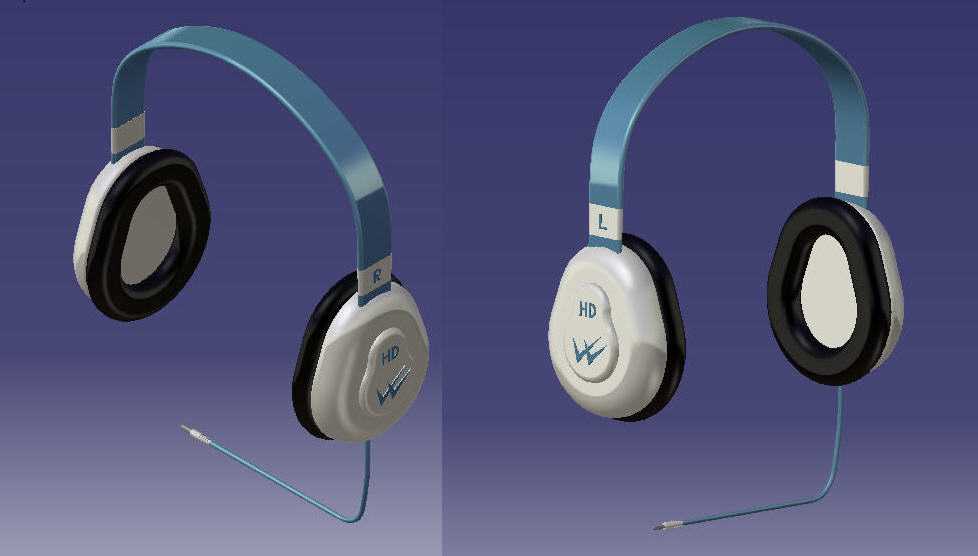

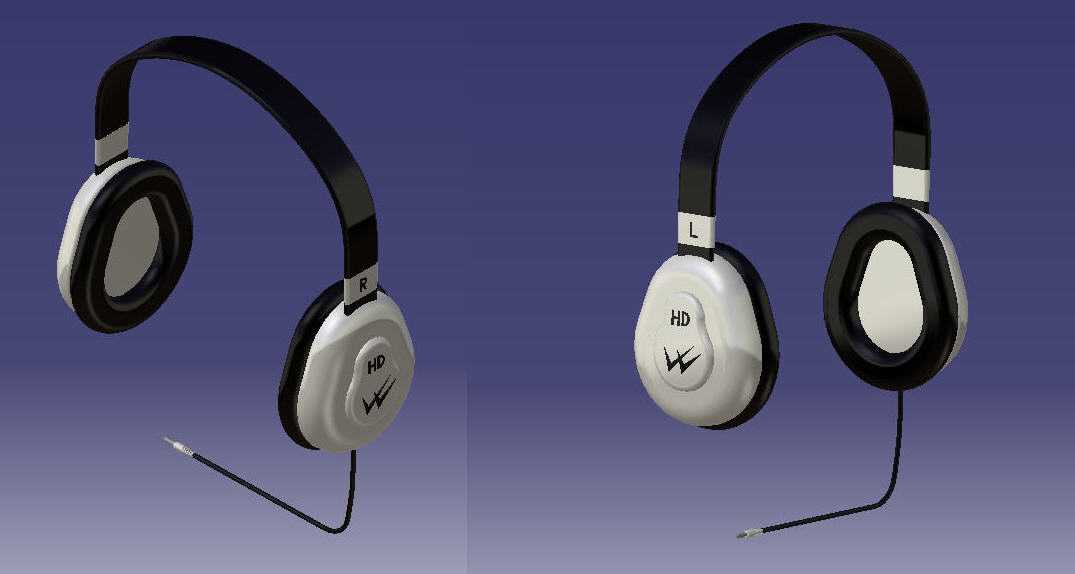

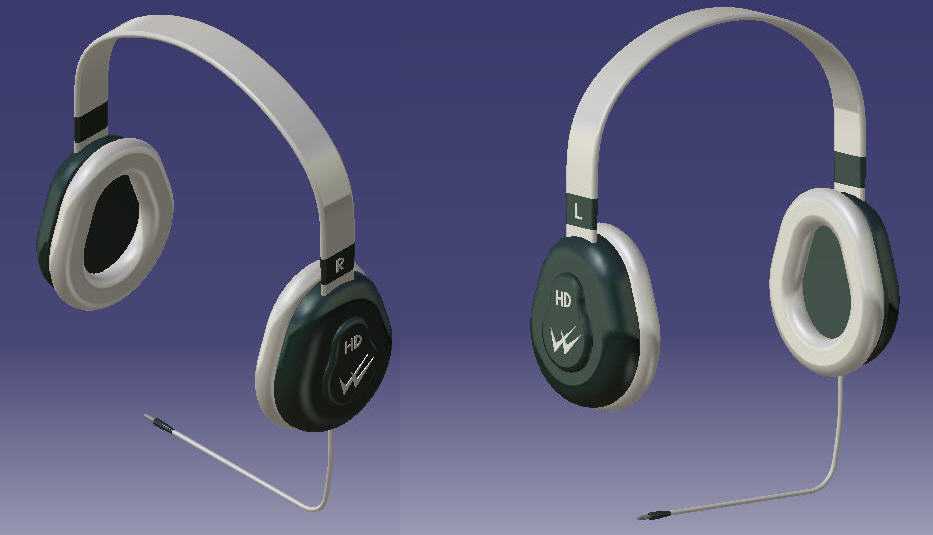

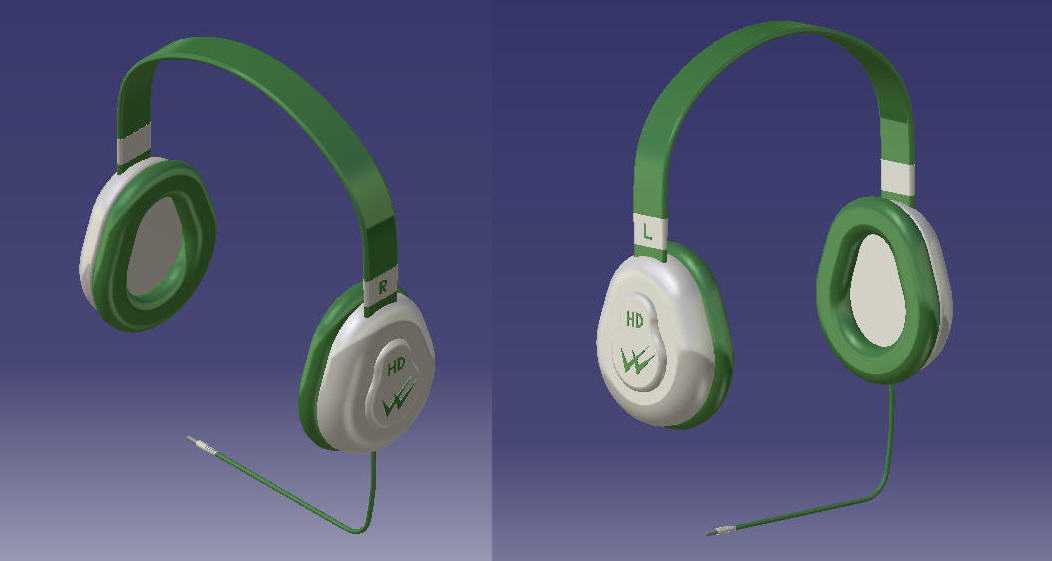

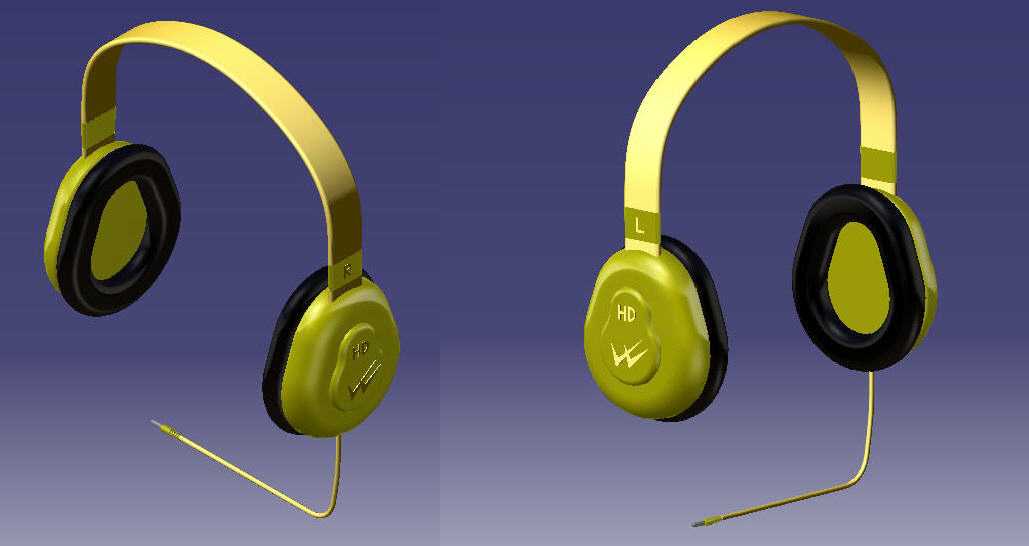

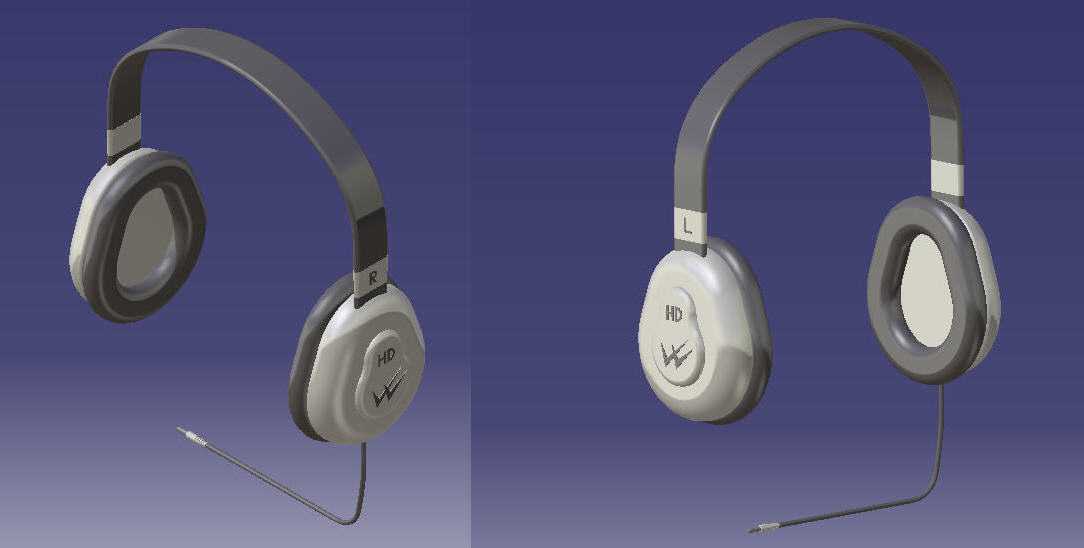

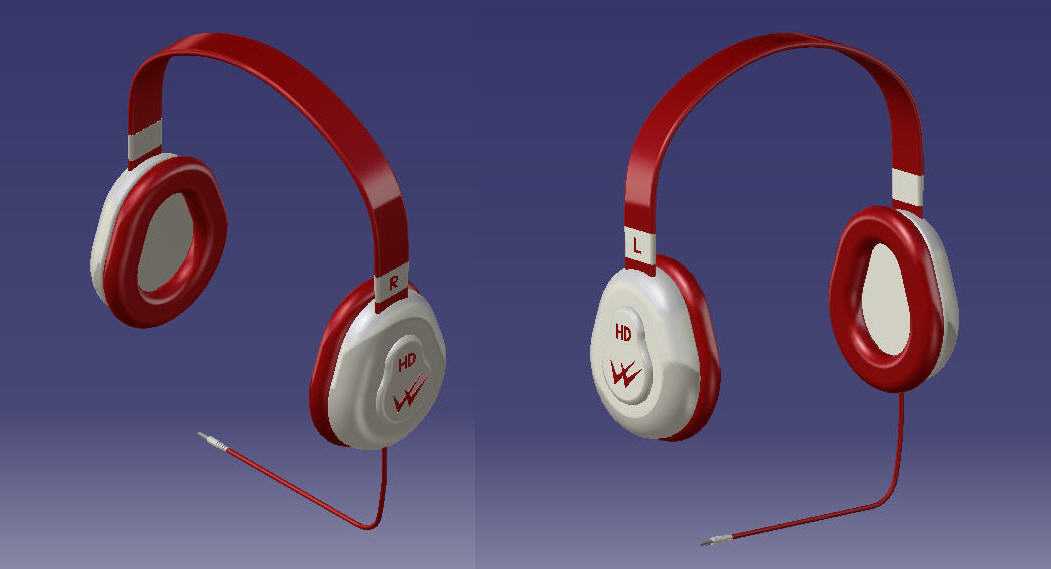

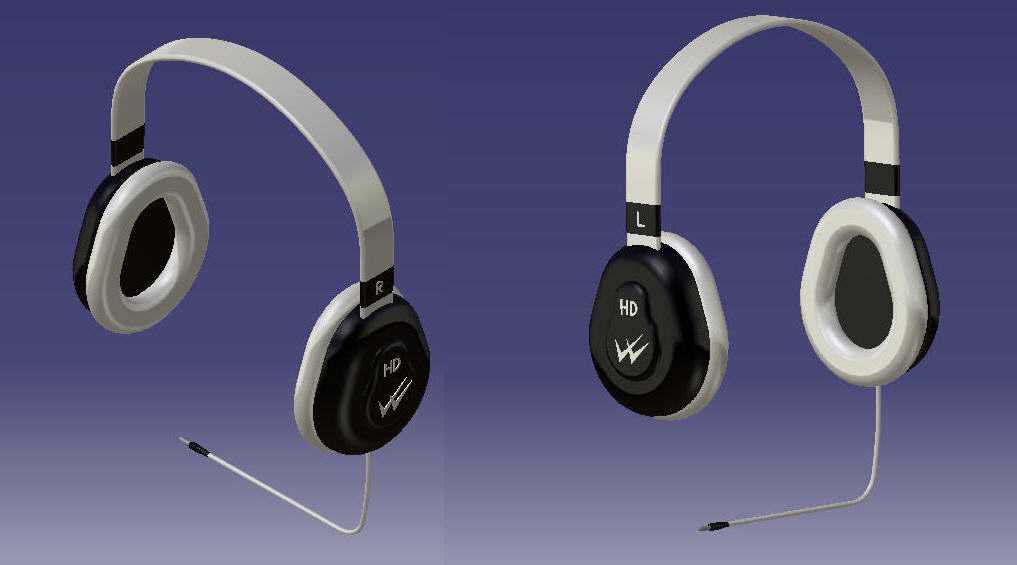

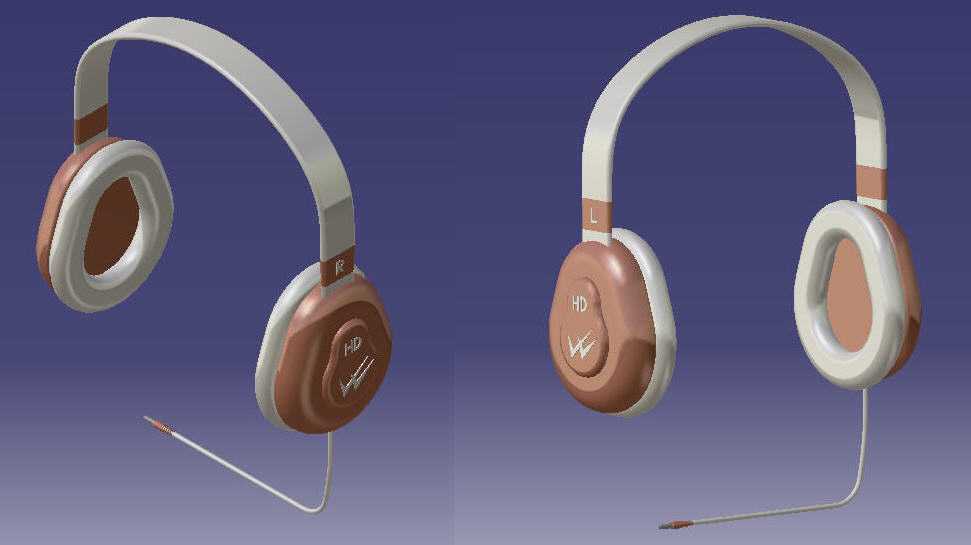

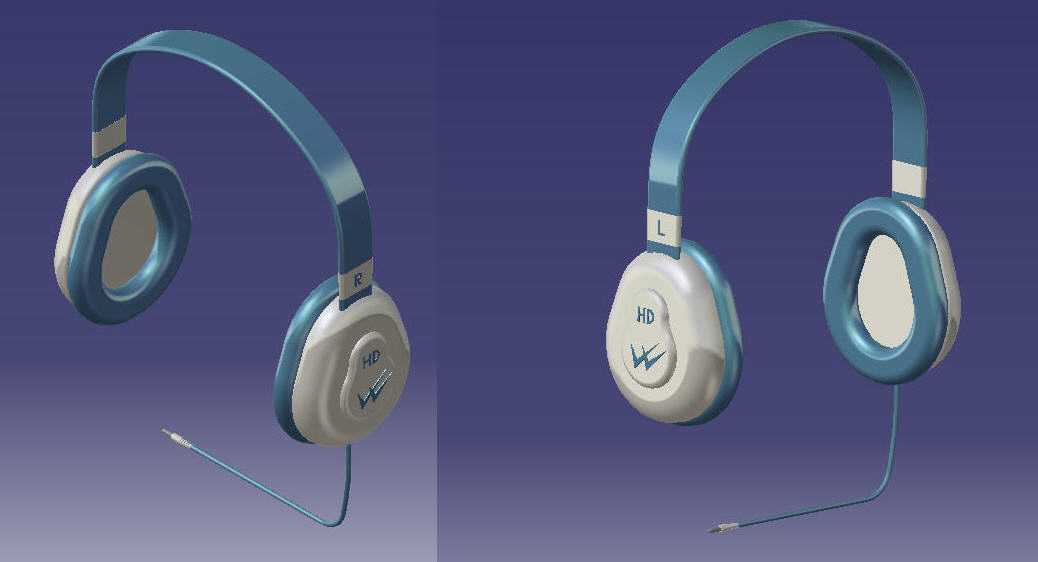

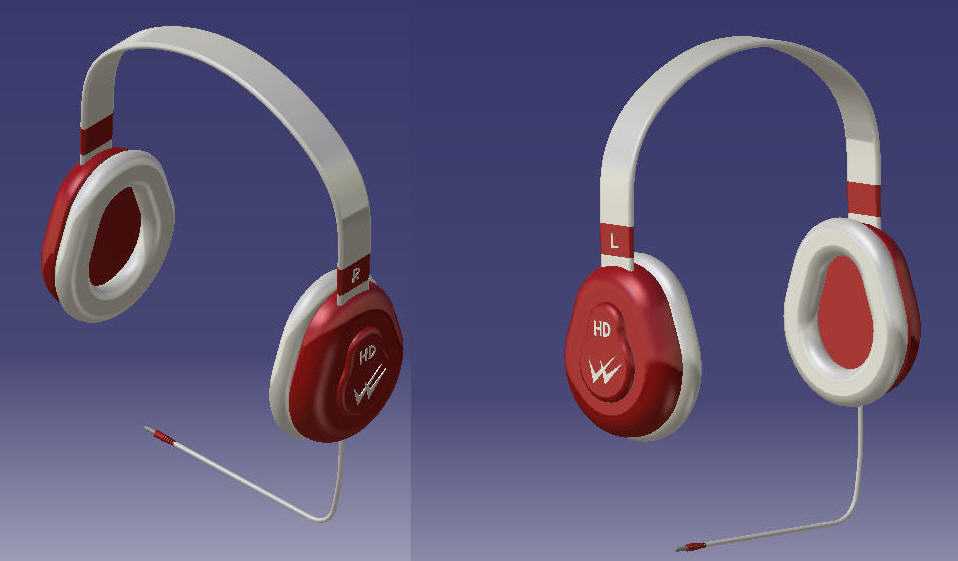

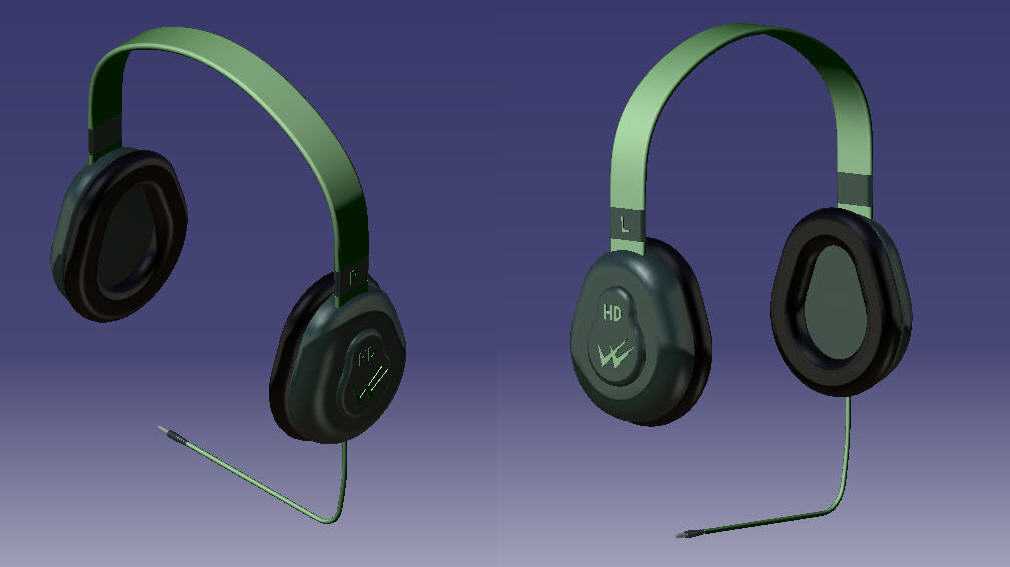

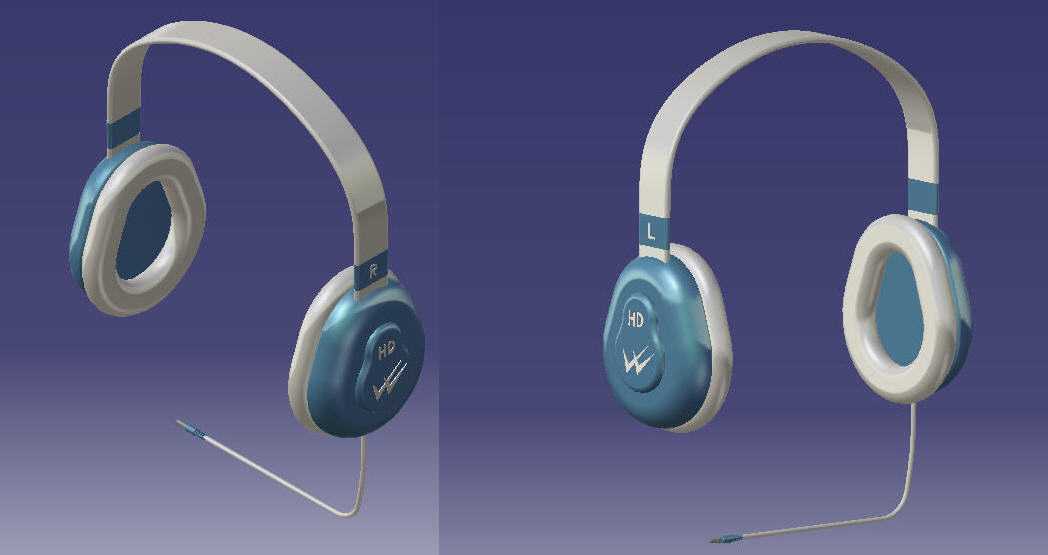

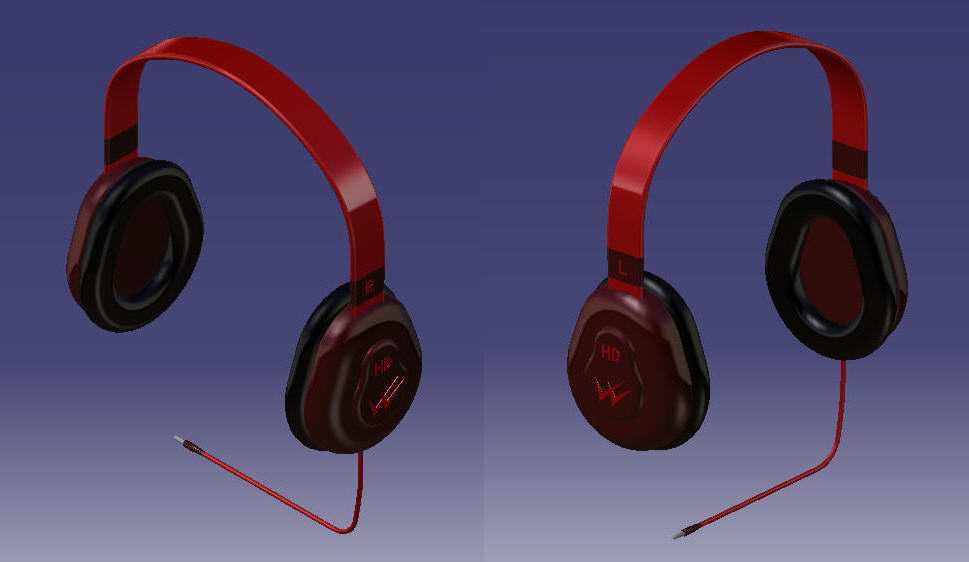

　　多配色的设计方案覆盖了15种不同的外观配色，对应6种不同的外观表面处理工艺，从磨砂哑光到高光镜面的效果都能适配，不同配色版本的结构件尺寸完全一致，仅在外壳表面处理和配色上做区分，能够大幅降低模具开发成本，生产过程中只需要更换外壳原料色号或者表面处理工序，不需要调整结构装配流程，适配柔性生产的需求。耳罩的软垫部分采用可拆卸设计，用户可以根据使用需求更换不同材质的耳垫，比如蛋白皮材质适合低温环境使用，网布材质适合高温长时间佩戴，更换结构采用磁吸式设计，对位精度控制在0.5mm以内，拆卸和安装都不需要额外工具。

　　从实际使用的功能特性来看，这款耳机的头梁夹持力控制在3.5N左右，既能够保证佩戴时的稳定性，不会因为头部晃动出现滑落，也不会因为夹持力过大造成耳侧压迫感，整体重量控制在230g以内，长时间佩戴的负重感明显低于同级别产品。耳罩的压力分布经过仿真优化，耳周的压力差控制在0.5N以内，避免局部压力过大造成的佩戴不适。接线部分采用单侧出线的设计，线材长度预留1.8m，满足日常桌面使用的距离需求，线材接口处做了镀金处理，减少信号传输的损耗，同时接口采用标准3.5mm三段式设计，兼容绝大多数音频播放设备。

　　在结构可靠性的设计上，头梁的弹性钢片经过10000次弯折测试，形变量不超过1%，支臂的伸缩卡位结构经过5000次伸缩测试，卡位力度衰减不超过10%，耳罩的转轴结构经过8000次转动测试，没有出现松旷或者卡顿的问题，能够满足日常使用的耐用度需求。外壳材质采用ABS+PC混合材质，既保证足够的结构强度，也具备不错的抗冲击性能，跌落测试中从1.2m高度自由跌落到水泥地面，外壳不会出现开裂或者结构损坏的问题。
