错层式别墅屋顶露台建筑结构设计

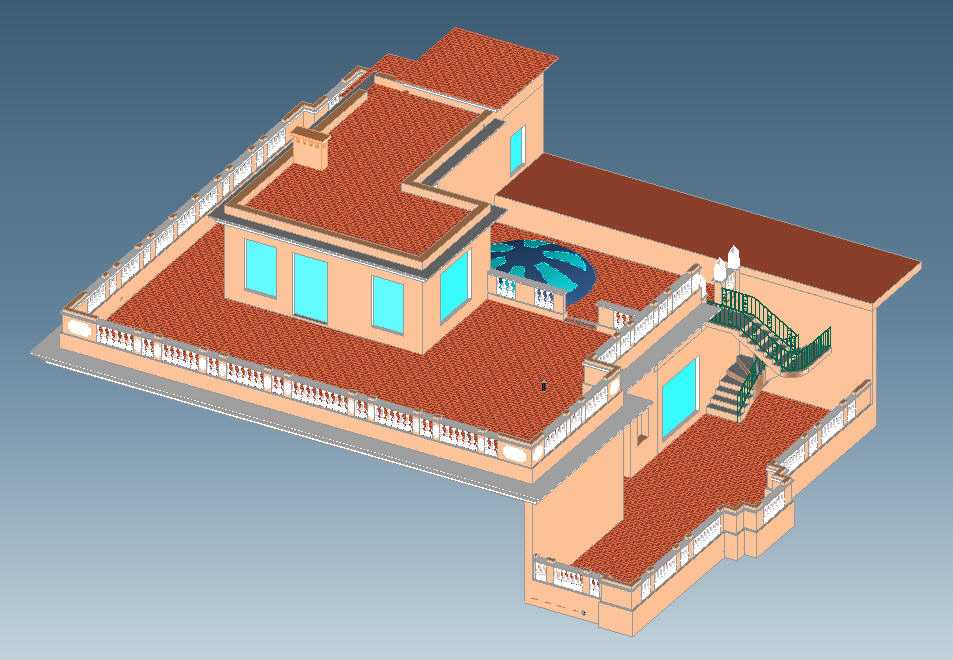

　　这套错层别墅屋面结构的三维设计，核心围绕独栋住宅的户外空间利用与屋面功能整合展开，日常可作为业主户外休憩、小型家庭聚会的延伸空间，区别于传统平屋面仅做防水保温的单一功能，设计阶段就把露台活动区域、屋面检修通道、附属功能构件的布局做了一体化考量。从结构分区来看，整个屋面跟随建筑主体的错层布局划分出多个标高不同的平台区域，最高处的坡屋面覆盖二层核心居住空间，采用陶瓦铺设的坡面既满足排水坡度要求，也匹配别墅的外立面风格，坡屋面边缘预留的檐口构造，整合了滴水线与檐沟安装位，可直接对接屋面排水系统，避免雨水冲刷墙面。中间标高的大面积平露台做了找坡层设计，整体向排水口方向做千分之三的坡度倾斜，露台边缘设置的宝瓶式混凝土栏杆，高度控制在1.

　　1米的安全防护标准，栏杆立柱间距不大于110毫米，符合民用建筑防护栏杆的安全规范，栏杆底部做了100毫米高的混凝土反坎，防止露台积水倒灌同时避免杂物从栏杆缝隙掉落。连接不同标高屋面的双跑楼梯，踏步高度控制在150毫米、踏面宽度280毫米，匹配日常行走的舒适尺度，楼梯侧边设置的金属扶手与露台栏杆做了衔接处理，保证通行全程的防护连续性，楼梯下方预留的空间可作为屋面设备的放置区域，兼顾空间利用率。露台区域预留的小型泳池安装位，周边做了额外的防水加强层构造，比普通露台区域的防水层多做两道附加层，周边设置的排水槽可快速排走泳池溢水，避免长期积水侵蚀屋面结构。整个屋面的所有阳角位置都做了圆角过渡处理，减少应力集中导致的防水层开裂问题，

　　所有突出屋面的构件比如烟囱、通风口，周边都做了高度不小于250毫米的混凝土反坎，从结构根源上降低渗漏风险。设计过程中优先考虑了施工落地的可行性，所有构件的尺寸都匹配常规民用建筑的施工模数，比如屋面瓦的排布尺寸、栏杆构件的预制规格、楼梯踏步的建材尺寸，都不需要额外定制特殊规格的建材，能有效控制施工成本与周期。安装边界方面，整个屋面结构的外轮廓与建筑主体的外墙外边线完全对齐，没有超出建筑用地红线的外挑构件，所有附属构件的安装位都预留了对应的预埋件位置，比如栏杆的预埋铁件、楼梯的固定埋件、遮阳设施的安装基座，后期施工时不需要额外在结构上钻孔打洞，避免破坏已完成的防水层与结构层。针对不同区域的荷载要求，设计时也做了对应的结构加强：

　　核心活动露台区域的活荷载取值按2.5kN/㎡设计，可满足日常人员活动、摆放户外家具的承重要求；泳池区域的荷载按实际盛水重量加1.2倍安全系数做结构加强；坡屋面区域仅考虑检修荷载与屋面自重，在保证结构安全的前提下尽可能优化构件厚度，减少建筑整体的荷载负担。屋面的排水组织采用了有组织外排水设计，每个独立标高的屋面区域都设置了不少于两个排水口，排水口的位置避开了人员经常活动的区域，同时搭配檐沟的导流设计，可快速排走不同强度降雨下的屋面积水，避免出现积水渗漏的问题。
