异形拼块组合式方形边框拼图教具

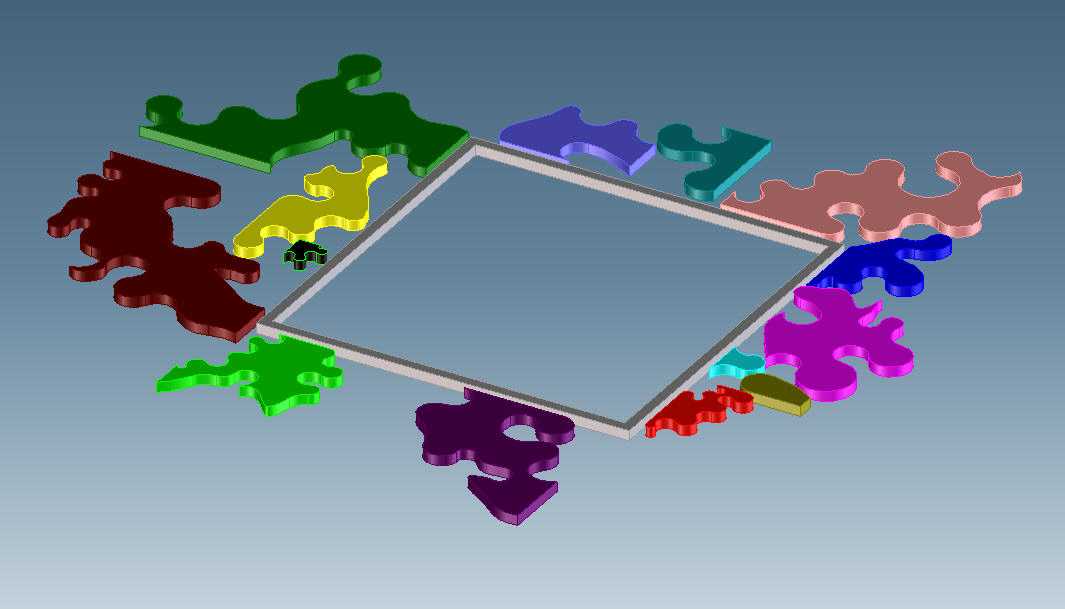

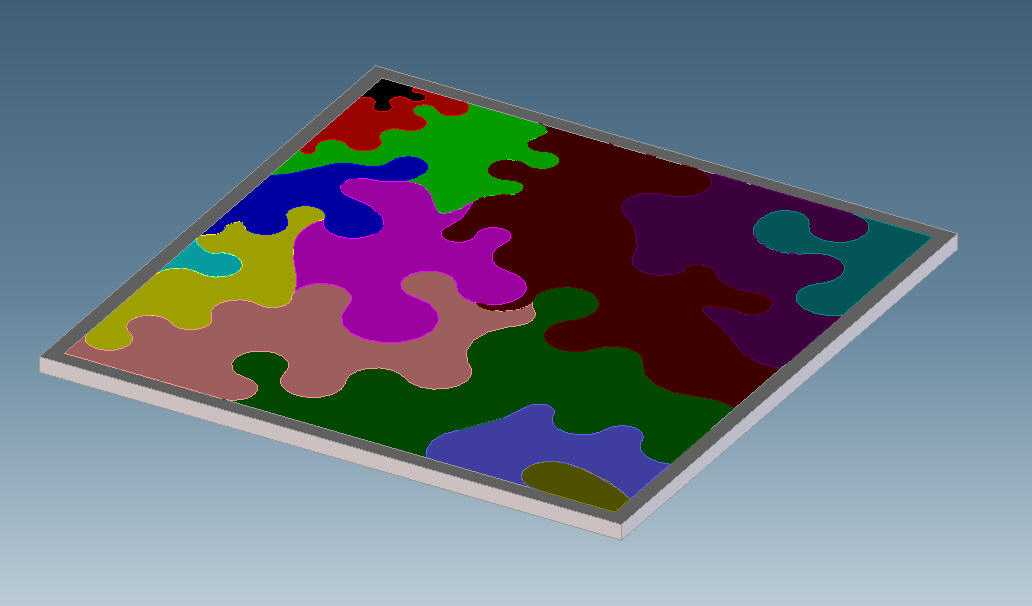

　　这套拼装构件的设计初衷，是面向桌面益智互动场景开发的实体拼装载体，区别于常规平面纸质拼图，所有拼块均采用等厚实体结构，边缘的凹凸咬合结构经过公差匹配设计，可实现相邻拼块的精准卡合，不会出现松脱或过盈卡滞的问题。整套构件包含方形外框与十二块独立异形拼块，外框采用等宽边条设计，四个角位做了45度拼角处理，框体内侧预留的拼合边界尺寸与所有拼块拼接完成后的外轮廓完全匹配，拼块全部嵌入框体后上表面与框体上表面齐平，无凸起或凹陷，拼装完成后可整体挪移不会散架。

　　从结构设计逻辑来看，每一块拼块的凹凸卡位都做了非对称设计，不存在可互换位置的通用拼块，拼装过程中需要匹配每一块拼块的边缘轮廓与相邻拼块的咬合关系，同时还要对应框体的内侧边界，避免出现拼块错位导致后续构件无法嵌入的问题。拼块的厚度统一设置为12mm，边缘做了R1.5的圆角倒钝处理，没有尖锐棱角，日常接触使用不会出现划伤风险，适合全年龄段人群操作。外框的边条宽度设置为18mm，整体外轮廓尺寸为320mm×320mm，放置在常规桌面不会占用过多操作空间，框体底部做了0.8mm的浅止口，拼块嵌入后不会从框体底部滑落。

　　在实际应用场景中，这套构件既可以作为亲子互动的桌面游戏道具，也可用于青少年空间思维能力训练的教学器具，还能作为办公场景的休闲解压拼装摆件。设计过程中对每一块拼块的重心都做了校核，所有拼块平放时都能保持稳定，不会出现倾翻，拼块之间的咬合深度设置为6mm，既保证卡合后的连接强度，又不会因为咬合过深导致拆卸困难，不需要额外工具即可徒手完成拼装与拆分。

　　从建模实现的角度来看，所有拼块的轮廓曲线都做了曲率连续处理，没有尖锐拐点，加工时无论是采用3D打印还是注塑成型，都不会出现应力集中的问题，外框的四个边条采用分体式拼接结构，也可根据加工需求做成整体式结构，两种结构的装配公差都控制在±0.1mm范围内，保证拼块嵌入时的顺滑度。拼块的异形轮廓没有采用规则几何形状拼接，每一块的外轮廓都经过独立调整，保证拼装完成后整体图案的协调性，同时提升拼装过程的探索性，不会因为轮廓过于规则降低游戏难度。

　　考虑到长期使用的磨损问题，拼块与框体的配合面都做了0.05mm的间隙预留，反复拆装后不会因为磨损出现配合过松的问题，所有构件的拔模斜度统一设置为1度，适合批量注塑生产的工艺要求，不需要额外做后期的结构调整。不同拼块可采用不同颜色的原料加工，通过颜色区分也能辅助拼装者判断拼块的对应位置，降低低龄使用者的操作门槛，同时提升成品的视觉辨识度。
