十六寸催化裂化脱丙烷立式塔器

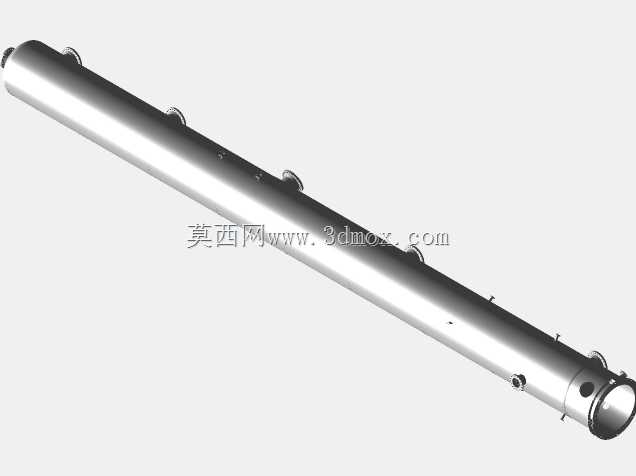

　　这套三维结构对应的是炼油装置催化裂化气分单元里的脱丙烷塔，公称口径按十六英寸筒体规格搭建，整体采用长立式圆筒承压壳体布局，塔体在现场呈倾斜支托姿态呈现，并非设备工作时的真实安装角度，建模时将整塔斜置主要是为了在单张视图里同时看清筒体两端、侧向管口和支座接口的相对位置。实际装置内该塔应竖直安装在两层框架之间，依靠裙座或成对耳式支座落在钢结构梁上，外围还要配置平台、爬梯、管线和保温层。

　　从工艺用途看，脱丙烷塔承担液化石油气分离前段的切割任务。催化裂化装置来的富气经压缩、冷凝和稳定后进入气体分馏系统，物料在塔内通过多段气液传质，把碳三及更轻组分与碳四、碳五及更重组分分开。塔顶馏出物主要送往后续脱乙烷或丙烯精制路线，塔底物料则进入脱异丁烷、脱丁烷等下游塔系。塔器内部通常布置浮阀塔盘、规整填料或散堆填料段，进料口、回流口、再沸器返回口和抽出管口的标高必须与工艺流程严格对应，任何一个侧向接口的方位偏差都会影响管道排布和检修空间。

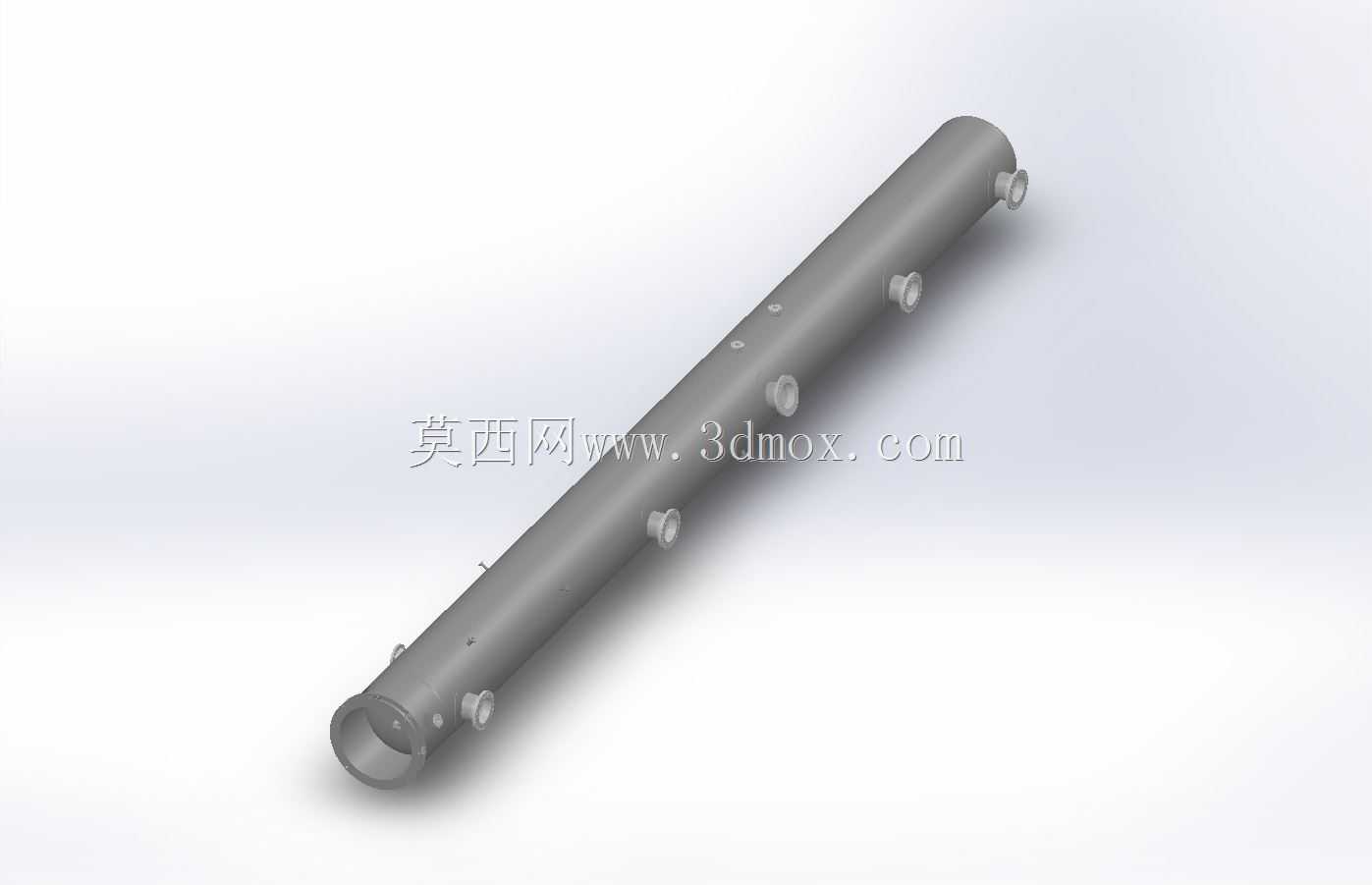

　　模型外形以细长圆筒为主体，筒体两端采用椭圆形封头收口，这种结构在相同承压条件下比平盖结构更省材料，也能降低端部应力集中。筒身上沿轴向分布多个侧向接管，端部封头处也保留管口，接口形式按管法兰连接考虑，便于与阀门、管道和仪表元件对接。建模时可以看到各管口并非随意布置：进料接管通常位于塔体中下部或中部，塔顶气相出口靠近上封头，回流入口布置在塔顶附近，塔底液相出口和再沸器相关接口集中在下封头及下段筒体；温度计、压力计、液位计等小口径接口则根据塔盘段和液位控制需要穿插设置。

　　结构设计思路围绕承压、传质和检修三条线展开。筒体壁厚需要结合设计压力、设计温度、材料许用应力和腐蚀余量确定，十六英寸口径在小型试验装置或模块化气分单元中较常见，运输时可以整体出厂，减少现场组焊工作量。塔盘或填料支撑需要在筒体内壁设置支撑圈、降液板、受液盘和人孔检修段；外部则通过吊耳、接液盘、保温支持圈和支座把荷载传递到框架。侧向管口附近要考虑开孔补强，当接管直径较大或承受较高内压时，需要采用补强圈、厚壁管或整体锻件补强，避免壳体局部强度不足。

　　安装边界方面，整塔长度远大于直径，布置时不能只看筒体自身轮廓。竖直就位后，塔顶安全阀放空管、冷凝器连接管和平台通道会向上扩展，塔底再沸器、抽出泵和排净管线会向下占用空间；侧向法兰还要留出阀门操作、螺栓拆装和盲板抽堵的距离。若塔体采用框架层间安装，耳座位置应与主梁中心线对齐，地脚螺栓孔要考虑钢结构施工公差；若采用裙座支承，则裙座底部需要与基础环、地脚螺栓和二次灌浆层配合。管道设计时，高温或低温操作工况下的塔体热位移不能忽略，与塔体相连的刚性管道应通过自然补偿或弹簧支吊架吸收位移，防止管口承受过大弯矩。

　　对于三维建模人员，搭建这类设备时应先确立筒体轴线和标高基准，再按管口方位表逐个建立接管、法兰、封头和支座。长筒体上的小接口数量多，若直接依赖特征阵列，容易把不同用途的管口做成相同结构；更稳妥的方式是按工艺段分区建模，保留每个接口的独立位置、公称直径和法兰朝向。塔体斜置渲染适合展示外观，但在工程交付模型中应提供竖直安装姿态，并校核人孔开启方向、平台碰撞、管道净距和检修吊装路径。这样形成的模型不仅能用于外观展示，也能为设备布置、管道走向、钢结构预留和施工校核提供直接依据。
