五立方立式工艺处理搅拌罐体结构

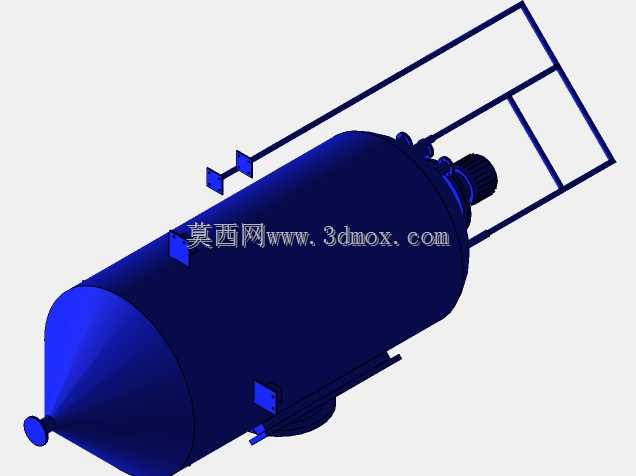

　　这款立式工艺罐体主要面向精细化工、食品配料、水处理药剂制备等行业的间歇式生产场景，可完成物料混合、反应、暂存、均质等多道工序，适配低粘度到中等粘度的流体、含少量固体颗粒的悬浮液类物料处理需求，在中小型生产线中可作为核心反应单元，也可搭配上下游输送、过滤设备组成连续化作业链路。从结构设计来看，罐体采用上椭圆封头、下锥底的经典立式容器构型，锥底设计能够保证物料排空无残留，避免批次生产过程中的物料积存交叉污染问题，排料口设置在锥底最底端，对接管路时无需额外增设罐底积液槽，减少了物料滞留的死角。罐顶设置的人孔满足日常检修、内部清洁的人员进出需求，同时预留了多个工艺接管位，可根据实际生产需求加装进料管、测温测压仪表、呼吸阀、观察视镜等附件，

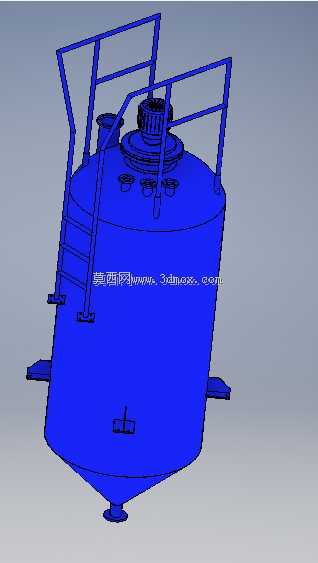

　　顶部居中位置预留了搅拌驱动机构的安装接口，可适配桨式、锚式等多种搅拌桨构型，满足不同物料的搅拌混合需求。罐体侧面设置的直爬梯与顶部环形安全护栏，完全遵循工业设备操作平台的安全规范，爬梯踏步做了防滑结构设计，护栏高度满足临边防护要求，操作人员可通过爬梯抵达罐顶完成附件操作、设备巡检等作业，无需额外搭建独立操作平台，减少了现场安装的配套工程量。罐体侧面的支腿采用对称式分布设计，四个支腿的安装面做了水平度调整余量设计，现场安装时可通过垫铁调整罐体整体垂直度，保证搅拌轴运行时的同轴度要求，避免搅拌运行过程中出现偏磨、振动过大的问题。尺寸边界方面，罐体含顶部驱动机构的总高度为4.5米，不含顶部护栏突出部分，最大直径位置的宽度为1.7米，

　　该尺寸已包含人孔向外的突出量，现场布置时需要预留足够的安装空间，侧面操作通道建议预留不小于0.8米的通行宽度，罐顶上方需要预留驱动机构检修的吊装空间，锥底下方需要预留排料阀门、管路对接的操作空间。设计过程中充分考虑了罐体的刚性需求，罐壁厚度根据常规常压工况下的载荷计算选型，支腿与罐体的连接位置做了加强筋补强，避免满载工况下支腿连接处出现应力变形，爬梯与罐体的连接点采用分段焊接固定，避免长距离焊接带来的罐体变形问题。针对日常使用场景，罐体内壁可根据物料特性做抛光或者衬层处理，模型中预留了内壁处理的结构余量，设计人员可根据实际工艺需求调整内壁参数，无需重新改动主体结构。搅拌驱动机构的安装法兰采用标准化工设备法兰尺寸，

　　可直接适配市面上主流的减速电机输出端连接，减少非标定制的成本。这款罐体的三维结构完整还原了实际加工所需的各个细节，从爬梯的踏步间距、护栏的横杆排布，到支腿的安装孔位、各个接管的位置尺寸都做了1:1的还原，结构设计人员可直接在此模型基础上进行工艺配管、平台搭建、载荷校核等后续设计工作，也可根据实际项目的产能需求调整罐体容积、接管位置、支腿形式等参数，适配不同的生产场景需求。在实际选型应用中，该构型的罐体相比卧式储罐占地面积更小，搅拌混合效率更高，锥底排料的特性尤其适合需要频繁换批次、清洁要求高的生产场景，在涂料、日化、生物医药中间体生产等领域都有广泛的应用空间。
