皮带传动式型材切管机三维设计模型

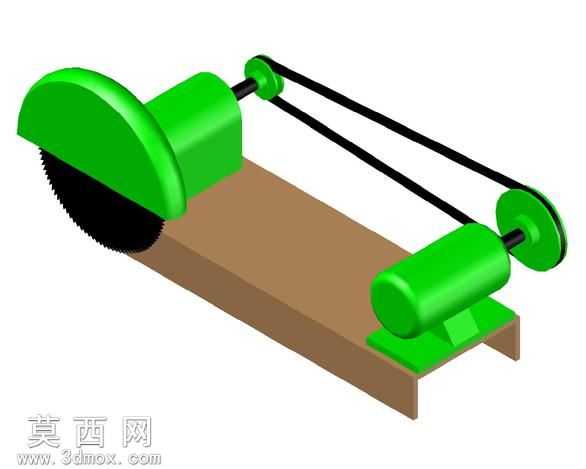

本模型为皮带传动式砂轮切管机的三维数字化设计成果，建模过程中严格遵循机械加工设备的实际结构比例，先通过基准面定位完成各核心部件的草图绘制，再依次进行拉伸、旋转、切除等特征操作构建实体结构。模型整体分为切割执行单元、动力传动单元、机架支撑单元三个核心模块：切割执行单元包含带防护罩的砂轮切割片、主轴安装座、操作扶手结构，建模时还原了砂轮片的锯齿切削边缘、防护罩的弧形防护结构，对主轴与安装座的配合公差进行了合理预留，还原真实装配关系；动力传动单元采用双皮带轮三角带传动结构，建模时还原了皮带的张紧适配形态、电机的散热筋外壳结构、电机安装座的可调式固定结构，清晰呈现动力从电机输出到切割主轴的传动路径；机架支撑单元采用槽钢焊接式底座结构，还原了型材底座的折弯形态、工件承托台面的平整结构、底部支撑脚的防滑设计，各部件的连接位置均还原了螺栓固定的装配细节。材质渲染阶段，为电机外壳、切割防护罩、皮带轮等部件赋予亮绿色金属烤漆材质，还原工业设备常用的外观涂装效果；为三角传动带赋予黑色橡胶材质，添加细微的表面纹理模拟橡胶材质的质感；为切割砂轮片赋予碳化硅磨具材质，还原磨粒表面的粗糙质感；为机架底座赋予棕色金属防锈漆材质，模拟型材机架的表面处理效果；为工件承托台面赋予哑光金属材质，还原钢材表面的磨砂质感。设计思路围绕小型管材切割作业的实用需求展开，采用皮带传动结构可有效缓冲切割作业时的冲击载荷，避免电机直接受载损坏，半包围式砂轮防护罩可阻挡切割碎屑飞溅，提升作业安全性，卧式底座结构保证设备放置的稳定性，可调式电机安装座可在皮带磨损后调整张紧度，延长传动部件使用寿命，整体结构紧凑，符合小型五金加工场景下的管材切割设备的真实形态，各运动部件的装配关系清晰，可用于机械结构教学、设备方案展示等场景。
