蚯蚓筛分过滤用滚筒式袖筒机结构

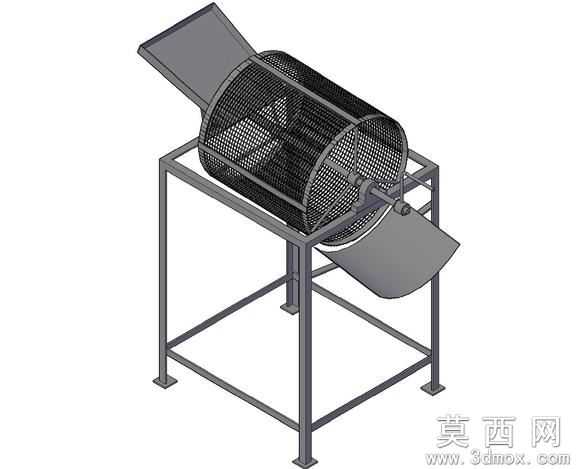

本模型为蚯蚓筛分过滤作业专用的滚筒袖筒机，整体采用三维建模软件完成全参数化结构搭建，建模过程中严格遵循农用小型筛分设备的实际尺寸比例，对每一处结构细节都做了精准还原。模型整体分为支撑机架、筛分滚筒、进料导槽、出料导板四个核心部分，机架采用方管型材焊接框架结构设计，建模时通过拉伸、焊接特征模拟真实型材的拼接效果，底部设置四个带安装孔的支撑脚，可通过螺栓将设备固定在作业地面，保证设备运行时的结构稳定性，机架的横梁、竖梁连接处做了加强筋结构设计，避免滚筒转动时机架产生共振变形。筛分滚筒为设备核心功能部件，采用网状筛面结构设计，建模时通过阵列特征均匀排布筛网孔洞，筛筒两端设置环形加固圈与中心转轴连接，转轴两端通过轴承座固定在机架上部，建模过程中还原了轴承座的安装定位结构，保证滚筒可绕转轴平稳转动，筛筒的倾斜角度经过合理设计，可让物料在滚筒转动过程中沿轴向缓慢移动，实现筛分过滤效果。进料导槽设置在筛筒较高一端的上方，采用倾斜溜槽结构，建模时做了圆滑过渡处理，避免蚯蚓投放时出现磕碰损伤，溜槽的宽度与筛筒进料端尺寸匹配，可保证物料全部进入筛筒内部不会外撒。出料导板设置在筛筒较低一端的下方，同样采用倾斜溜槽结构，用于承接筛分完成后从筛筒末端排出的物料，导板的弯折角度经过优化，可让物料顺滑滑落至收集容器中。材质渲染方面，机架部分赋予哑光碳钢材质，模拟真实方管焊接后的金属质感，筛网部分赋予细金属网材质，还原不锈钢筛网的通透质感，进料与出料导槽赋予薄钢板冲压材质，整体渲染效果真实还原设备的实际外观。设计思路围绕蚯蚓活体筛分的特殊需求展开，避免采用刚性挤压结构，通过滚筒缓慢转动带动物料翻动，让细小杂质从筛网孔洞漏出，完整蚯蚓则沿筛筒移动至出料端，既实现杂质过滤分离，又不会对蚯蚓造成机械损伤，整体结构简单可靠，维护便捷，适合小型养殖场景的筛分作业使用。
