直列四缸四冲程发动机结构总成

　　在车用动力、小型通用动力装备的结构设计场景中，直列四缸四冲程发动机是应用覆盖度极高的动力核心单元，本次呈现的总成模型完整还原了这类动力装置的核心运动逻辑与装配关系，可作为结构设计人员做动力匹配、运动仿真、教学演示的基准参考结构。从实际用途来看，这类四缸动力单元普遍搭载于紧凑型乘用车、小型工程机械、固定式发电机组等设备上，依靠四个气缸交替完成进气、压缩、做功、排气的循环过程，相比单缸、双缸机型，其动力输出的平顺性有本质提升，曲轴每旋转两周即可完成一次完整的做功循环叠加，能有效抵消单缸做功带来的二阶振动，降低整机运行的抖动幅度。从功能特性上看，模型完整复现了曲柄连杆机构的核心传动逻辑：四个活塞分别通过活塞销与对应连杆铰接，

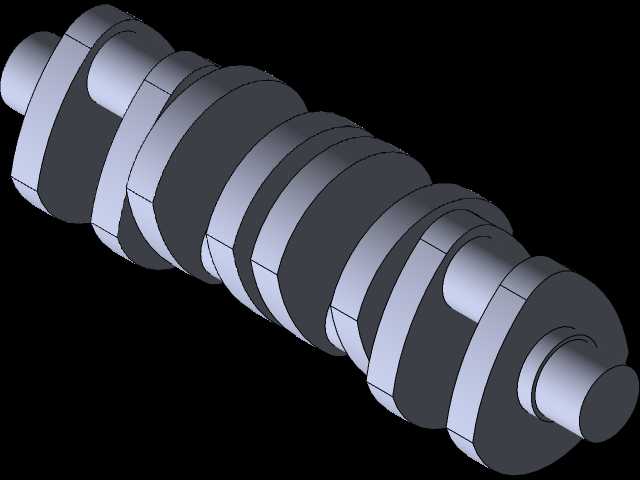

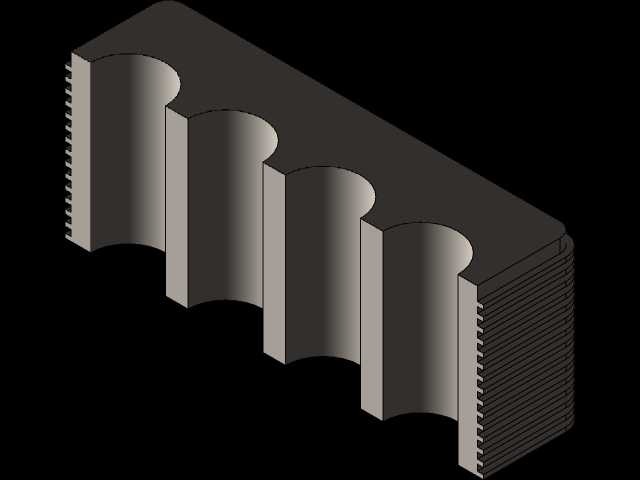

　　连杆大端抱合在曲轴的四个连杆轴颈上，曲轴采用全支撑结构设计，相邻气缸的连杆轴颈呈180度相位差布置，保证四个气缸的做功行程均匀错开，将活塞的往复直线运动平稳转化为曲轴的旋转扭矩输出；气缸体部分采用集成式水冷腔道结构示意，缸体外壁的散热鳍片结构对应风冷机型的散热设计需求，可根据实际应用场景调整冷却方案的结构细节。设计思路上，该总成优先保证运动干涉的完全规避，建模过程中严格按照曲柄半径、连杆长度、活塞行程的匹配关系做运动校核：活塞在上止点位置时，活塞顶面与气缸盖下平面保留合理的压缩余隙，避免活塞运动过程中碰击气门或缸盖；连杆摆动过程中，杆身与气缸套内壁、曲轴平衡块之间预留足够的运动间隙，防止高速运转时出现部件剐蹭；

　　曲轴的平衡块配重按照往复惯性力与旋转惯性力的平衡要求做对应布置，尽可能降低整机运转的不平衡量。外形尺寸与安装边界方面，该直列四缸机型沿曲轴轴向的总长度可根据缸径、行程参数做适配调整，常规小排量机型的轴向尺寸控制在300-400mm区间，缸体宽度方向以曲轴中心线为基准，两侧预留机油泵、正时机构的安装空间，总宽度控制在200-280mm区间；高度方向从曲轴安装底平面到气缸盖顶面的尺寸约为350-450mm，安装时需在曲轴输出端预留飞轮、离合器或传动带轮的装配空间，进气侧、排气侧分别预留进排气歧管、喷油系统、点火组件的安装接口位置，油底壳下方预留足够的机油存储容量空间，同时保证整机安装支脚的位置与配套设备的安装机架孔位完全匹配。

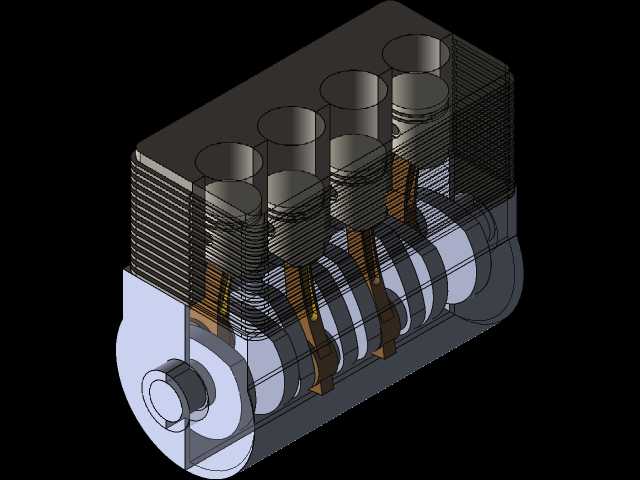

　　模型采用半透明剖视的展示形式，可直观观察到内部活塞、连杆、曲轴的装配位置关系，无需拆解即可清晰呈现各部件的运动配合状态，对于刚接触内燃机结构的设计人员来说，能快速建立曲柄连杆机构的空间运动认知；在做配套设备的动力舱布局设计时，可直接参考该模型的外轮廓尺寸做空间预留，校核动力单元与周边附件、车架结构的间隙是否满足装配与维护需求，避免后续设计出现空间干涉问题。需要注意的是，该模型为核心结构示意总成，实际工程应用中还需补充配气机构、冷却润滑系统、燃油供给系统、点火系统等附属部件的结构设计，根据具体的功率、扭矩输出需求调整缸径、行程、压缩比等核心参数，匹配对应的进排气道尺寸、凸轮型线、喷油正时等设计参数，才能满足实际的运行性能要求。
