NEMA17步进电机安装固定支架结构

　　这款适配NEMA17规格电机的安装支架，是小型自动化传动机构里非常常见的支撑构件，日常在桌面级3D打印机X/Y/Z轴传动端、小型皮带输送线的驱动端、桌面点胶机的位移模组、小型机械手的关节驱动位都能见到这类结构的身影，核心作用是给步进电机提供刚性足够的安装基准，抵消电机输出轴带负载时产生的反扭矩，避免电机运行过程中出现移位、振动过大导致的传动精度丢失问题。

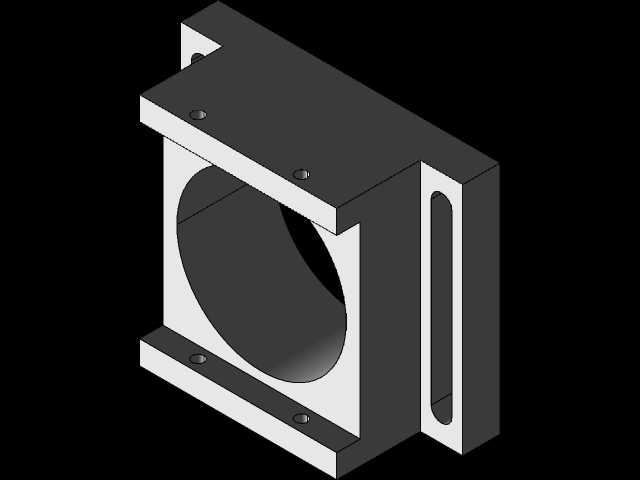

　　从结构设计逻辑来看，整体采用框式一体化铣削成型的思路，主体为带中心镂空的方形框体，中心大圆孔的尺寸刚好匹配NEMA17电机的前端止口直径，安装时电机前端止口可以直接嵌入该圆孔内完成径向定位，不需要额外做同轴度调校，能有效保证电机输出轴和后续传动部件（同步轮、联轴器、丝杠）的同轴度，减少轴系偏摆带来的轴承磨损、同步带跳齿问题。框体上下两端各延伸出一块带安装孔的平板，平板上的四个沉头孔位置完全匹配NEMA17电机端面的标准安装孔距，螺丝穿过沉头孔后可以直接锁入电机端面上的螺纹孔，沉头孔的深度设计刚好能让内六角螺丝的头部完全埋入平板表面，不会突出平面影响支架整体在设备基板上的安装贴合度。

　　支架侧面开有一条长条形通槽，这个结构并非减重设计，实际装配时可以通过这个槽位观察电机输出端同步轮的安装位置、同步带的张紧程度，也能方便操作人员在不拆解支架的情况下，用内六角扳手伸入槽内调整同步轮的顶丝，大幅降低后期维护的拆装工作量。支架的外侧安装面做了精加工铣平处理，表面粗糙度控制在Ra1.6以内，和设备安装基板贴合时不会出现间隙，保证安装后的整体刚性，避免电机高速运转时产生共振噪音。

　　从安装边界尺寸来看，支架整体的外框宽度刚好适配NEMA17电机42mm的见方尺寸，不会额外占用过多安装空间，对于安装空间局促的小型桌面设备来说非常友好；上下安装平板的厚度经过受力校核，在电机输出额定扭矩的情况下，平板的形变量可以控制在0.02mm以内，完全满足小型传动机构的刚性要求，不会因为支架变形导致电机轴出现偏载。中心圆孔的轴向长度经过优化，既可以给电机前端的轴承部位提供足够的支撑防护，又不会过长干涉到输出轴上安装的传动件，比如同步轮、联轴器的安装位可以完全露在支架外侧，方便传动部件的拆装更换。

　　实际选型使用时需要注意，这款支架适配的是标准42系列步进电机也就是NEMA17规格的电机，安装孔距为31mm的标准尺寸，不能直接适配更大规格的NEMA23电机；安装时建议先将电机固定在支架上，调整好输出轴上传动件的位置后，再将支架整体固定到设备的安装基板上，这样可以更好地保证传动同轴度。如果是用于高速传动的场景，还可以在支架和安装基板之间加装薄橡胶减震垫，进一步吸收电机运转产生的高频振动，提升设备运行的稳定性。这类支架的结构看似简单，但每一处尺寸、孔位、槽口的设计都对应实际装配、维护、性能的需求，没有多余的冗余结构，是小型传动系统里非常典型的实用型支撑构件。
