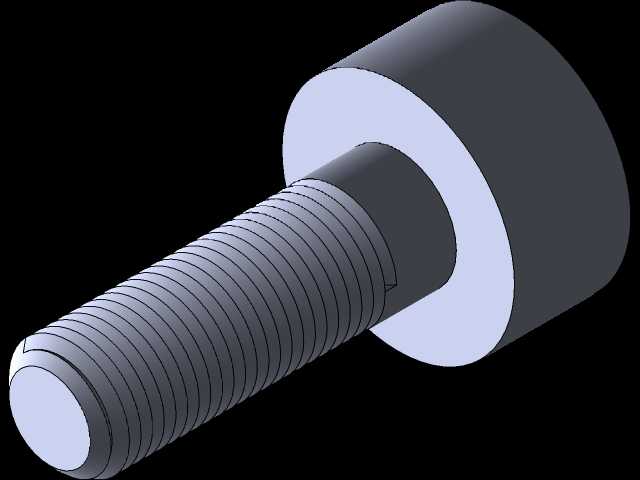

带圆柱基座外螺纹连接支杆结构设计

　　这类带一体圆柱基座的外螺纹支杆，在工业传感检测、工装定位、小型模组搭建场景里的应用频次极高，很多人在做结构选型时容易忽略这类一体结构的优势，反而选择分体式的螺栓加衬套组合，最后在长期受载或者频繁拆装的工况下出现配合间隙超差、连接松动的问题。从实际使用场景来看，这类结构最常出现在光电传感器、接近开关的安装支架上，也会用在小型气动元件的定位支撑、工装夹具的可调限位柱位置，相比普通全螺纹螺柱，它自带的大直径圆柱基座可以直接抵靠在安装面，不需要额外加装平垫来分散压应力，安装时的受力边界更清晰，不会因为拧紧力矩过大导致安装面出现压痕或者局部变形。

　　从设计逻辑上拆解这个结构，首先要明确的是基座与螺纹杆的同轴度要求，这部分直接决定了安装后的受力状态，如果同轴度偏差超过0.05mm，螺纹杆在受径向载荷时会出现附加弯矩，长期交变载荷下很容易在螺纹与基座的衔接位置出现应力集中断裂。建模时首先要确定基座的直径与厚度，基座直径一般取螺纹公称直径的1.8-2.2倍，这个比例区间既能保证足够的承压面积，又不会因为基座过大占用过多安装空间，厚度则要根据螺纹杆的旋合长度来定，通常不小于螺纹公称直径的0.8倍，保证衔接位置的刚性足够，不会在拧紧时出现基座变形。螺纹杆部分的长度设计要匹配实际安装的调节余量，螺纹收尾的位置要做退刀槽处理，退刀槽的直径要比螺纹小径小0.2-0.3mm，宽度控制在1.5-2个螺距，既方便螺纹加工时退刀，也能避免螺纹收尾处的不完整牙型在受载时出现应力集中。

　　安装边界方面，这类支杆的安装面需要保证平面度不低于0.02mm，基座与安装面完全贴合后，螺纹杆的轴线与安装面的垂直度偏差要控制在0.03mm以内，否则螺纹连接的预紧力会出现分布不均的情况。如果是用在传感器安装场景，螺纹杆上通常会配套两个锁紧螺母，调整好传感器的检测距离后，两个螺母对顶锁紧，这时候基座的存在可以抵消一部分锁紧时的反作用力，不会因为拧紧螺母导致支杆出现轴向窜动。相比普通的六角头螺栓，这类圆柱头支杆的基座外圆是光滑圆柱面，安装时可以直接穿入安装板的光孔做径向定位，不需要额外加工定位面，对于需要快速调整安装位置的场景，只需要松开锁紧螺母就可以沿轴向调整伸出长度，调整到位后锁紧即可，拆装效率比分体式结构高很多。

　　从受力特性来看，这类结构的薄弱点就在螺纹杆与基座的衔接圆角位置，建模时这个位置的圆角不能省略，圆角半径一般取0.3-0.5倍的螺距，不能过小，否则应力集中系数会大幅提升，在受冲击载荷时很容易从这个位置断裂。螺纹部分的牙型选择普通公制三角螺纹即可，牙型角60度，中径公差带选6g级，满足普通工业场景的通用互换要求，如果是用在有防松要求的场景，可以在螺纹杆末端加工一个横向的销孔，配装开口销防止螺母回松，不过大部分常规场景下，依靠基座端面的摩擦力加上双螺母对顶的预紧力，就足够满足防松要求。另外要注意的是，基座的端面与螺纹杆轴线的垂直度是关键形位公差，这个公差如果超差，拧紧后螺纹杆会出现偏斜，上面安装的传感器或者其他元件的位置精度就无法保证，建模时要把这个形位公差要求明确标注在工程图里，加工时靠一次装夹完成端面和外螺纹的加工，才能保证这个精度要求。

　　在实际选型替换时，要先确认安装孔的直径与基座直径的配合间隙，一般间隙控制在0.1-0.2mm即可，间隙过大容易导致安装后支杆晃动，间隙过小则会增加装配难度。螺纹杆的长度选择要预留出3-5个螺距的锁紧余量，不能刚好选到实际需要的伸出长度，否则螺母无法完全锁紧。如果是用在有腐蚀的工况下，建模时可以在结构表面增加钝化处理的工艺要求，不需要改变整体结构尺寸，只需要在表面处理要求里标注即可，整体结构的通用性很强，只需要调整螺纹公称直径、基座尺寸、螺纹杆长度三个核心参数，就可以适配不同载荷、不同安装空间的使用需求，不需要重新做整体结构的拓扑设计，这也是这类结构在小型工业设备里被广泛应用的核心原因。
